5
DESCRIZIONE MACCHINA
Le alzatine refrigerate della gamma sono prodotti destinati al
mantenimento temporaneo di prodotti alimentari a +2 /+10 °C,
con temperatura ambiente di max. 32°C.
Sono disponibili in diverse lunghezze e profondità.
I comandi sono di tipo digitale con termostato, termometro ed
interruttore generale.
Il gruppo motore è posto a sinistra delle stesse in un
opportuno alloggiamento.
L’evaporatore è iniettato all'interno della struttura coibentata.

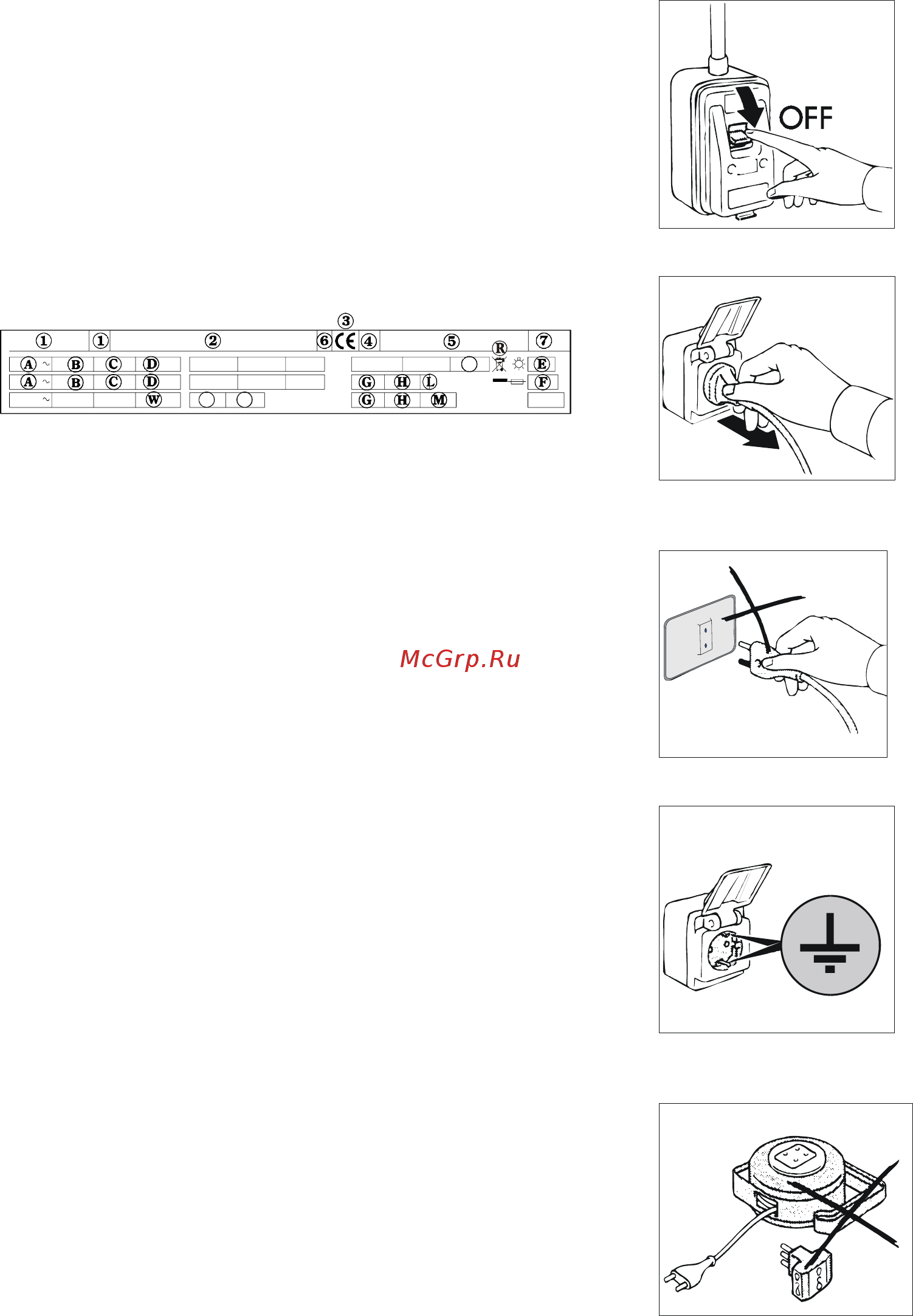

ETICHETTA DI IDENTIFICAZIONE
L’etichetta di identificazione è riportata stabilmente sul
prodotto e fornisce una serie di indicazioni importanti sulle
caratteristiche tecniche e costruttive del prodotto.
Z
Z
Y
CONTENUTO CAMPI TARGHETTA TECNICA
1) modello
2) azienda costruttrice
3) sigla marcatura CE
4) anno di costruzione
5) n° di matricola
6) classe di isolamento elettrico
7) classe di protezione elettrica
A) tensione di alimentazione elettrica
B) intensità di corrente elettrica
C) frequenza nominale
D) potenza nominale
E) potenza nominale lampade
F) corrente fusibile
G) tipo gas refrigerante
H) quantità gas refrigerante
L) classe di temperatura impianto frigorifero
M) pressione max di alimentazione
N) portata ventilatore
P) velocità di rotazione ventilatore
Q) prevalenza ventilatore
R) Simbolo RAEE
S) portata vapore
T) pressione vapore
W) potenza elementi riscaldanti
Per qualsiasi comunicazione con il costruttore citare sempre il
NUMERO DI MATRICOLA della macchina.
NOTE GENERALI ALLA
CONSEGNA
Alla consegna verificare che l’imballo sia integro e che durante
il trasporto non abbia subito danni.
Verificare che le caratteristiche del prodotto corrispondano alle
specifiche dell’ordine richiesto. Se così non fosse mettersi
immediatamente in contatto con il rivenditore.
Nel complimentarci per la scelta ci auguriamo che possiate
utilizzare al meglio le nostre basi refrigerate seguendo le
indicazioni e le precauzioni necessarie contenute in questo
manuale.
Ricordate che è vietata qualsiasi riproduzione del manuale e
che , per una costante ricerca indirizzata alla innovazione e al
miglioramento delle qualità tecnologiche, le caratteristiche qui
riportate potrebbero cambiare senza preavviso.
PRESCRIZIONI DI SICUREZZA
ATTENZIONE : prima di qualsiasi operazione di manutenzione
o pulizia isolare l’apparecchiatura da fonti di energia elettrica
Portare l’interruttore generale nella posizione OFF;
Togliere la spina;
ATTENZIONE : non impiegare prese o spine non provviste di
messa a terra.
La presa di rete deve essere provvista di MESSA A TERRA.
ATTENZIONE : non usare per il collegamento alla rete
adattatori o prolunghe.
ATTENZIONE : attendere il tempo necessario al
raggiungimento della temperatura impostata prima di inserire il
cibo da conservare.
ATTENZIONE : non introdurre negli apparecchi bevande o cibi
caldi.
