12
MONTAGE DER
AUFSATZGLÄSER L=2590
Die Ausstattung der Aufsätze mit Vitrine umfasst folgende
Bestandteile (siehe Bilder auf folgenden Seiten):
• 2 Obergläser A Dicke 10 mm;
• 2 Frontalgläser B Dicke 6 mm;
• 2 Seitengläser C Dicke 6 mm;
• 2 Befestigungsbestandteile mit 3 Halterungen D;
• 6 Befestigungsbestandteile mit 2 Halterungen E;
• 14 Plastikscheiben F;
• 20 Schrauben G und entsprechende, durchsichtige,
kleine Gummischeiben H;
• 2 Glasbefestigungsplättchen I;
• 1 Halterbestandteil für Glasgruppen L;
• 3 Selbstgewindeschrauben M;
• 2 Mütter M3 N;
• auf dem Ausatz vormontierte U-Stützen.
ACHTUNG: Die Montagephase der Gläser ist ein
empfindliches Verfahren, das mit extremer Vorsicht ausgeführt
werden sollte, um somit die Beschädigung der
Glasbestandteile zu vermeiden.
Für eine richtige Montage der Gläser sollte man die
auszuführenden Verfahrenfolgen, wie im folgenden Handbuch
vorgetragen, respektieren:
PHASE 1: Vorzusammensetzung der Glasgruppen;
PHASE 2: Postionierung des Halterbestandteils der
Glasgruppen auf dem Aufsatz;
PHASE 3: Positionierung der Glasgruppen auf dem
Aufsatz.

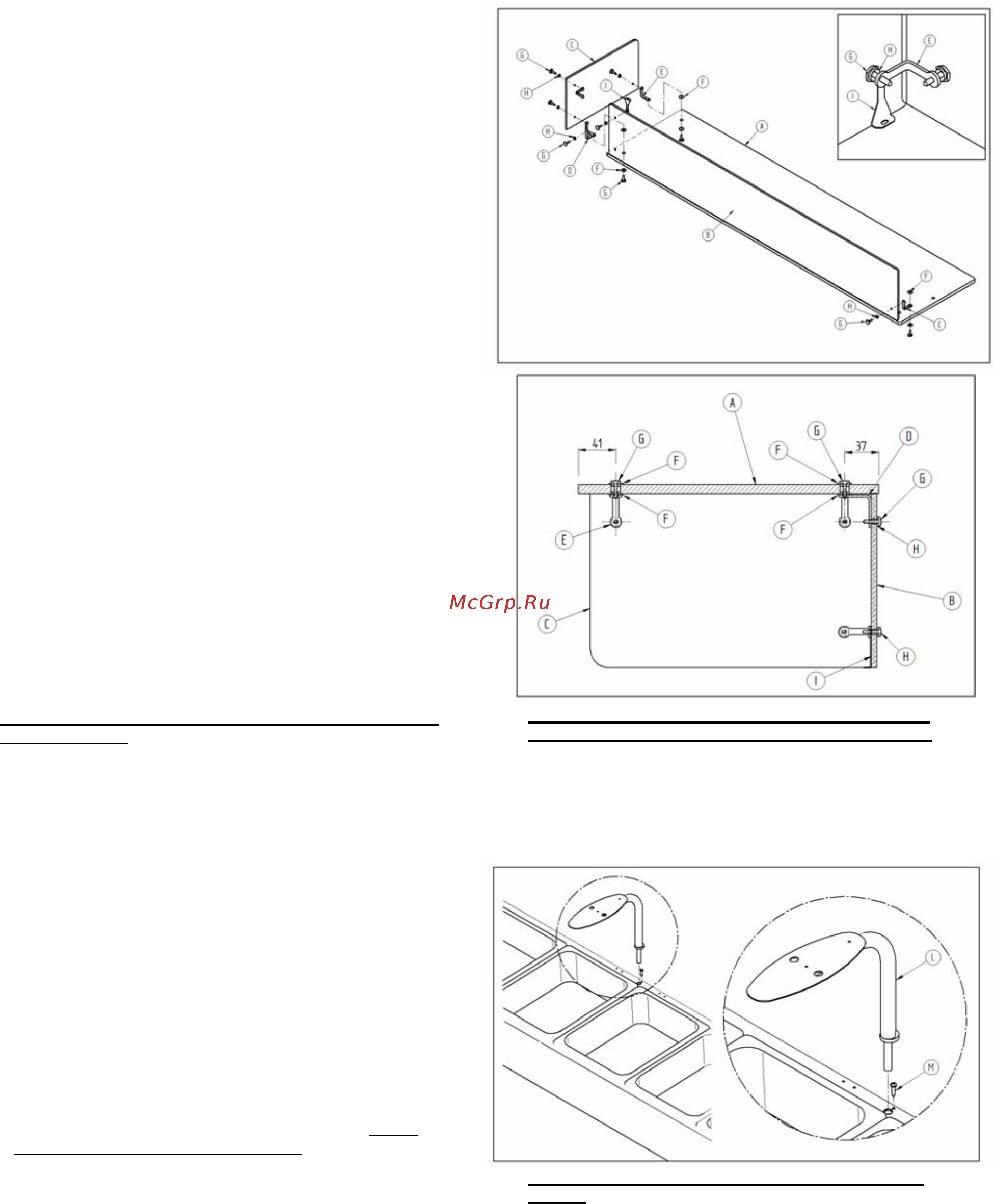

PHASE 1: Vorzusammensetzung der Glasgruppen (siehe
folgende Bilder )
Bevor man die Gläser auf dem Aufsatz positioniert, müssen
diese vormontiert werden, damit eine Struktur zum „Auflagern“
auf dem Aufsatz erzielt wird. Was diese Ausätze betrifft, sollte
die rechte und linke Glasgruppe getrennt vormontiert werden,
indem dasselbe Verfahren benutzt wird. Um die Strukturen zu
assemblieren, wie folgt verfahren:
• die Bestandteile D und E am Oberglas A mit den Schrauben
G blockieren, nachdem die sechs Scheiben F in den
entsprechenden Löchern eingesteckt wurden (darauf achten,
dass die Bestandteile D in den vom Rand entfernten
Löchern 37mm vom Glas festgemacht werden, während die
zwei Bestandteile E an den 41mm vom entgegengesetzten
Rand entfernten Löchern befestigt werden.)
• die zwei Seitengläser C an den Bestandteilen D und E mit
den entsprechenden Schrauben G montieren, nachdem
zwischen dem Glas und der Schraube eine Gummischeibe
H eingesteckt wurde;
• das Frontalglas B auf dieselbe Weise montieren und es an
den Seitengläsern durch den Bestandteil D und an den zwei
anderen Befestigungsbestandteilen E blockieren, indem
auch den Bestandteil I eingesteckt wird und die
entsprechenden Schrauben und Gummischeiben benutzt
werden.
• die Gruppe der drei Gläser und die entsprechenden
Befestigungsbestandteile so zusammengesetzt, auch wenn
diese eine gewisse Festigkeit haben, sollte sorgfältig
gehandhabt werden;
• es wird empfohlen keine Schraubenverspannung auf den
Kristallen auszuüben, damit diese nicht beschädigt werden.
PHASE 2: Positionierung des Halterbestandteils der
Glasgruppen auf dem Aufsatz (siehe folgendes Bild)
Den Glasgruppenhalterbestandteil L im entsprechenden
Aufsatzloch positionieren, indem man diesen mit der
ausgestattenen Selbstgewindeschraube M befestigt.
PHASE 3: Positionierung der Glasgruppen auf dem
Aufsatz
ACHTUNG: die vorzusammengesetzten Glasgruppen, auch
wenn diese eine gewisse Festigkeit haben, müssen mit
Vorsicht gehandhabt werden, um mögliche Brüche zu
vermeiden.
