2. Конвеер
ВНИМАНИЕ : Перед проведением настроек запайщик должен быть отключен от электрического питания.
1) Регулировка конвеера по высоте.
Для правильной запайки высоту конвеера необходимо отрегулировать таким образом, чтобы
часть материала, которую требуется запаивать, находилась в центре относительно вертикали.
a) Используя 19-ти мм ключ, ослабьте болты, расположенные слева и справа под конвеером.
b) Поворачивая ручку регулировки высоты, расположенную в нижней части опоры к
онвеера,
установите требуемую высоту
(свариваемый пакет должен быть посередине между верхней и
нижней головками модуля запайки).
c) После регулировки высоты, поддерживая конвеер, затяните болты слева и справа стойки.
■
Защитный кожух защищает оператора, сохраняет высокую температуру и предотвращает
попадание грязи и посторонних предметов на запаивающий элемент.
ВНИМАНИЕ : Машина не должна работать при воздействии ветра. В случае воздействия ветра
возможно ухудшение качества запайки.

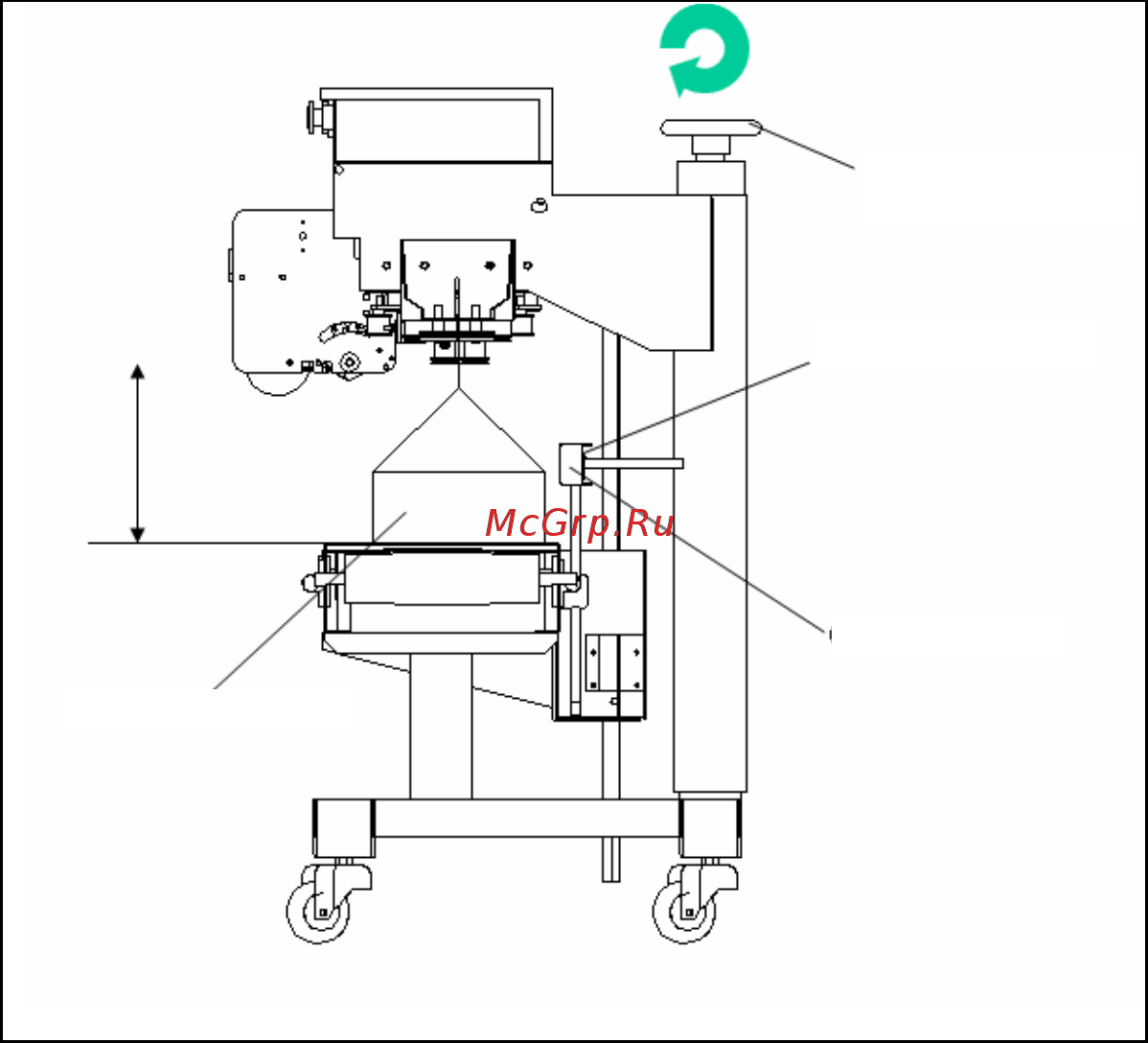

Объект запайки
Ручка регулировки
высоты
Фиксирующий болт
Напрявляющая
