V. ПРЕДВАРИТЕЛЬНЫЕ НАСТРОЙКИ

1. Основной модуль запайщика

ВНИМАНИЕ : Перед проведением настроек запайщик должен быть отключен от электрического питания.

1) Снятие защитной крышки.

a) Аккуратно открутите винты крепления защитной крышки.

b) Удерживая крышку с двух сторон, вытяните ее вверх, а затем снимите.

2) При работе запайщика нижняя и верхняя часть запаивающего элемента должны прижиматься друг к

другу плотно. Для достижения более плотного прижима следует вращать регулировочные винты,

расположенные в верхней части верхнего элемента, против часовой стрелки.

■ Проверьте запаивающие головки на предмет отсутствия загрязнения и иных материалов.

Для достижения наилучших результатов запайки необходимо содержать в чистоте модуль запайки, не

допускать наличия грязи и посторонних предметов, регулярно очищать его составные части

(нагревательные элементы, нажимные части, охлаждающие элементы, все ролики).

ВНИМАНИ! Для чистки и удаления посторонних предметов не допускается использовать острые и/или

твердые предметы.

Повреждение нагревательного элемента может привести к его быстрому выходу из строя, а также к

повреждению материала.

■ Рабочая подложка

При необходимости, для удобства, можно установить металлическую подложку.

a) Открутите 4 болта крепления подложки (перед подающей частью конвеера), используя 10 мм ключ.

b) Установите подлжку и закрепите ее 4-мя болтами.

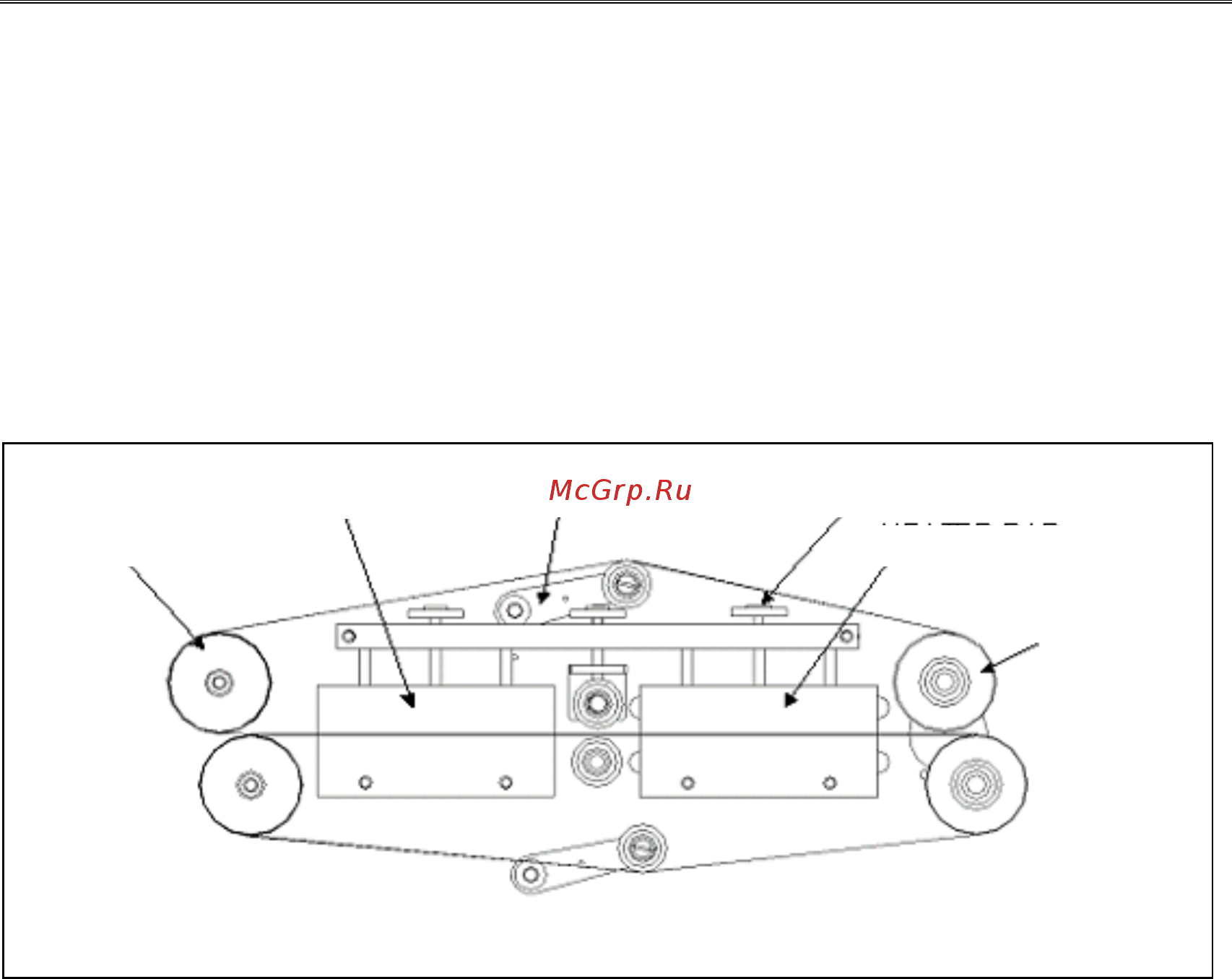

Ведущий ролик

Модуль охлаждения

Кронштейн ролика-

натяжителя

Регулировочный

болт

Модуль запайки

Ведомый ролик
