CAS CEX-720 [17/25] При температуре окружающей среды 20 ºс

2) Замена датчика температуры принтера

Внимание! При замене датчика температуры принтера необходимо использовать защитные

перчатки.

Также работы по замене нагревательного элемента следует начинать не ранее, чем

через 40 минут после прекращения работы запайщика и полного отключ

ения электропитания

(при температуре окружающей среды 20 ºС).

a) Снимите защитную крышку принтера, вытянув ее вверх.

b) Отсоедините провод датчика температуры к «(1) TC+» и от «TC» к разъему «STB40(2)», открутив

фиксирующие болты.

Внимание! Перед снятием датчика температуры убедитесь в том, что от него отключены провода.

Ослабьте с левой стороны болт, фиксирующий провод датчика температуры, идущий к верхнему

блоку.

Если закончилась лента принтера, на данном этапе легко заменить катушку с лентой.

d) Замените датчик температуры и зафиксируйте его с помощью болта.

e) Восстановите все электрические соединения в обратном порядке.

f) Закройте защитную крышку принтера.

3) Замена катушки с лентой

Внимание! При замене катушки с лентой принтера необходимо использовать защитные

перчатки. Также работы по замене нагревательного элемента следует начинать не ранее, чем

через 40 минут после прекращения работы запайщика и полного отключения электропитания

(при температуре окружающей среды 20 ºС).

a) Откройте защитную крышку принтера, вытянув ее вверх.

b) Снимите фиксатор ролика подмотки, открутив его болты, и снимите с него приемную катушку с

использованной лентой.

c) После установки приемной катушки в ролик подмотки, установите фиксатор и закрутите болт.

d) После установки катушки с новой лентой в подающий ролик, установите плотно ее фиксатор и

закрутите болт.

Внимание! Если фиксатор не установлен плотно, это может привести к наклону катушки во время

работы.

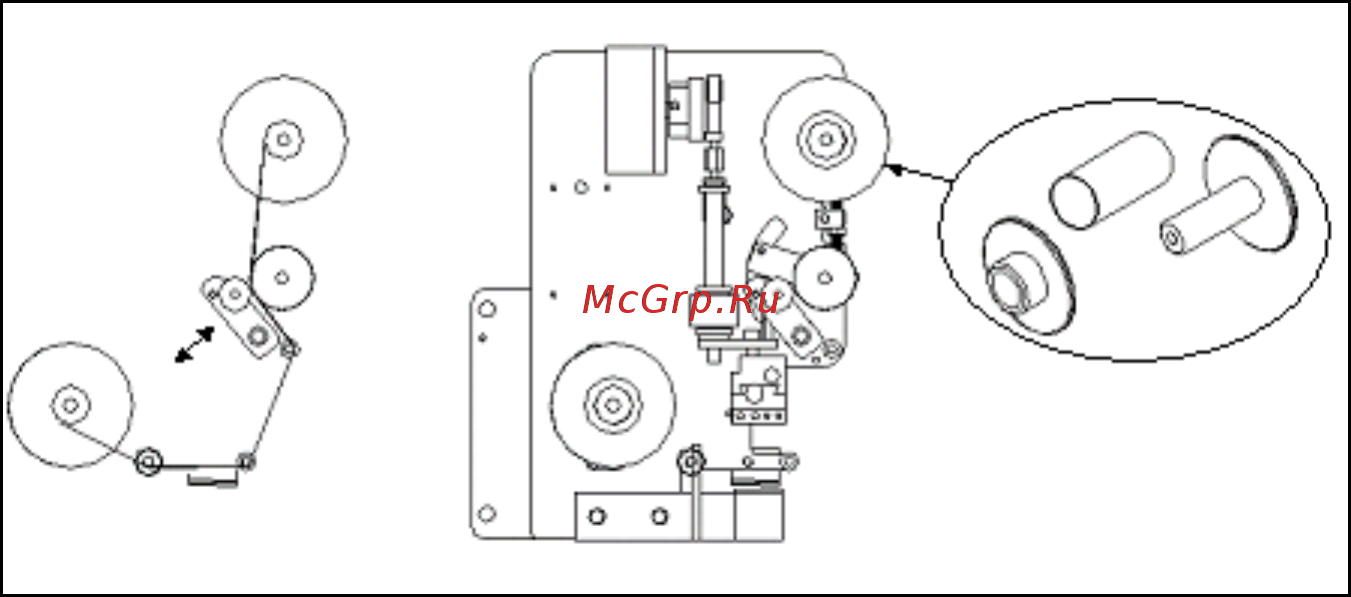

e) Протягивание конца новой ленты через механизм лентопротяжки производите строго так, как

показано на рисунке ниже.

f) После приклеивания конца новой ленты к самоклеющейся бумаге, прижав ленту к бумаге, сделайте

2-3 оборота, не допуская перекоса.
