2. Замена нагревательного элемента
Внимание! При замене нагревательного элемента необходимо использовать защитные перчатки
,
Также работы по замене нагревательного элемента следует начинать не ранее, чем через 20
минут после прекращения работы запайщика и полного отключения электропитания
(при
температуре окружающей среды 20 ºС).
a) Снимите защитную крышку.
b) Поднимите равномерно верхний нагревательный элемент на 3-5 мм
путем вращения по
часовой стрелке регулировочных винтов.
c) Откройте основную заднюю крышку и остоедините провод от разъема «STB 12».
d) Отсоедините основной провод нагревательного элемента № 2 от разъема «STB12»
,
расположенного под задней крышкой.
e) Октрутите гайки, фиксирующие панель верхней части нагревательного элемента
и верхней
части охлаждающего элемента, используя ключ с диаметром 13 мм.
f) Выньте панель элементов, вытянув ее на себя.
g) Ослабьте фиксирующий болт, расположенный с внутренней стороны
нагревательного
элемента.
h) Выньте заменяемый нагревательный элемент и поместите его провод в защитную трубку.
Внимание! Не снимайте с панели заземляющий провод, а также датчик температуры.
i) Вставьте в панель новый нагревательный элемент с проводом в защитной трубке.
j) Соберите нагревательный элемент и сделайте все необходимые электрические соединения.
k)
Отрегулируйте взаимное вертикальное положение нижней и верхней частей
нагревательного элемента.
l) Установите защитную крышку.
m) Установите заднюю крышку и крышку принтера.

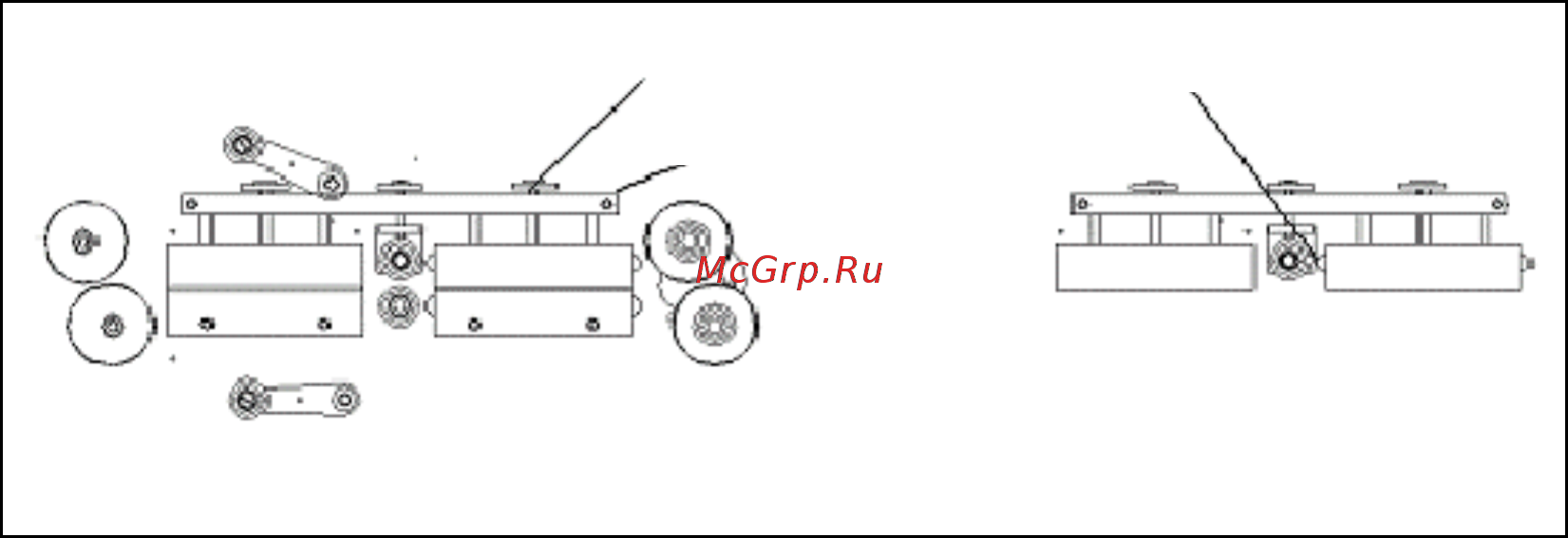

Панель элементов (нагревательного и охлаждающего)
Фиксирующая колпачковая
гайка
Нагревательная головка
