5. Замена верхней запаивающей ленты
1) Нажав на нажимной шкив, снимите ленту.
2) Вставьте новую ленту, продвигая ее слева направо, как написано ниже:
ведущий ролик (3) → охлаждающий элемент (4) → промежуточные ролики (5) →
нагревательный
элемент (6) → прорезь откачки воздуха → боковой шкив (7)
3) Нажав на нажимной шкив по часовой стрелке, установите ленту на его верхнюю часть.
a) Установите зубчатый резиновый ремень, если он снимался.
b) Отрегулируйте взаимное положение нижнего и верхнего запаивающих элементов
в обратном
порядке.
c) Установите защитную крышку, если она снималась.
d) Установите заднюю крышку, а также защитную крышку принтера, если они снимались.
2) Замена нижней запаивающей ленты
Внимание! При замене нижней запаивающей ленты н
еобходимо использовать защитные
перчатки. Также работы по замене запаивающей ленты следует начинать не ранее, чем через 2
0
минут после прекращения работы запайщика и полного отключения электропитания (при
температуре окружающей среды 20 ºС).
a) Снимите защитную крышку.
b) Поднимите верхний нагревательный элемент на 3-5 мм
относительно нижнего, вращая
регулировочные болты по часовой стрелке.
c) Снимите зубчатый резиновый ремень.
CEX-720P & CEX-720PV →
1. Откройте заднюю крышку запайщика, открутив винты.
2. Снимите нижний зубчатый резиновый ремень, ослабив крепежный болт (2),
фиксирующий ось
ремня.
d) Замените нижнюю запаивающую ленту.
1. Подняв вверх и удерживая нижний нажимной шкив, снимите заменяемую ленту.
2. Установите новую ленту, следуя схеме: (ведущий ролик → охлаждающий элемент →
нажимной
шкив → нагревательный элемент → модуль откачки воздуха → боковой шкив)
3. Повернув нажимной шкив против часовой стрелки, установите новую ленту под него.
e) Установите нижний зубчатый резиновый ремень в обратном порядке.
f)
Отрегулируйте взаимное положение нижнего и верхнего запаивающих элементов в обратном
порядке.
g) Установите защитную крышку.
h) Установите заднюю крышку и защитную крышку принтера.
Примечание. Если уменьшить высоту конвеера, это упростит замену нижней нагревательной ленты.

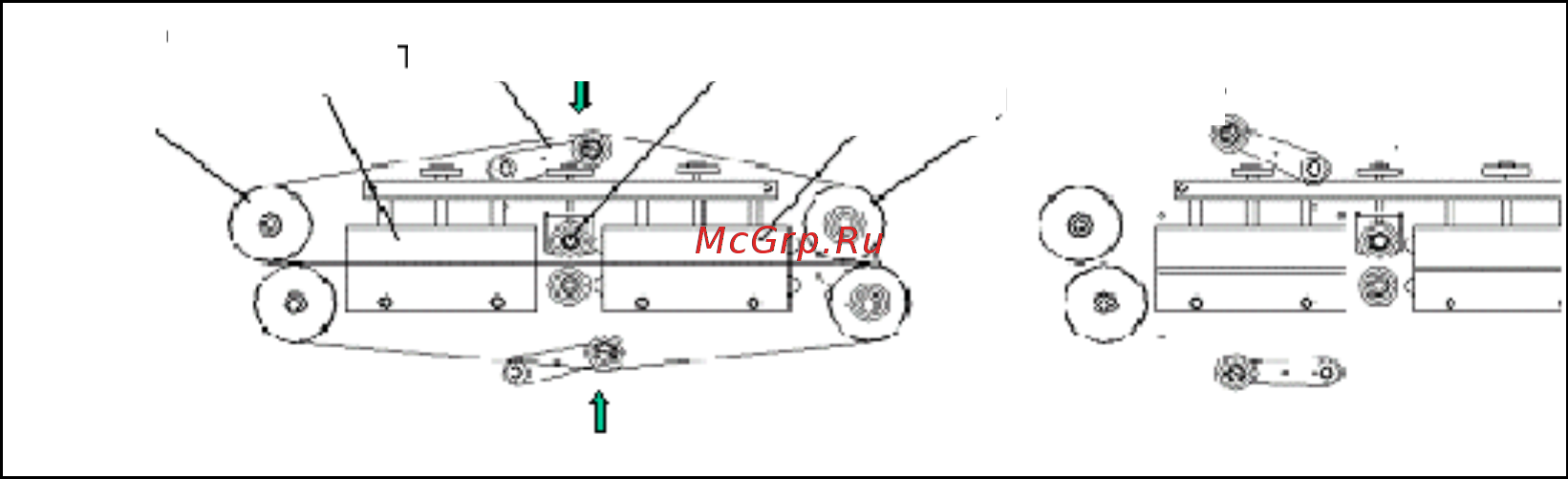

Ведущий ролик
Охлаждающий
элемент
Нажимной шкив Промежуточные ролики
Нагревательный
элемент
Боковой шкив
