CAS CEX-720 [16/25] Внимание при замене головки принтера необходимо использовать защитные перчатки также работы по замене нагревательного элемента следует начинать не ранее чем через 40 минут после прекращения работы запайщика и полного отключения электропитания при температуре окружающей среды 20 ºс

3. Замена датчика температуры модуля запайки

Внимание! При замене датчика температуры необходимо использовать защитные перчатки,

Также работы по замене нагревательного элемента следу

ет начинать не ранее, чем через 20

минут после прекращения работы запайщика и полного отключения электропитания (при

температуре окружающей среды 20 ºС).

1) Снимите верхнюю крышку панели управления.

2) Снимите защитную крышку.

3) Снимите заднюю основную крышку.

4) Поднимите равномерно верхний нагревательный элемент на 3-

5 мм путем вращения по

часовой стрелке регулировочных винтов.

Снимите провод датчика температуры в месте его подключения к контроллеру температуры,

открутив винты.

6) Ослабьте колпачков

ые гайки нижней части нагревательного элемента, используя ключ диаметра 13

мм.

7) Снимите нижний нагревательный элемент, потянув его на себя.

8) Замените датчик температуры новым.

Соберите нижний нагревательный элемент в обратном порядке и подключите провод датчика

температуры.

l0) Отрегулируйте взаимное положение нижнего и верхнего нагревательных элементов

11) Установите крышку панели приборов и защитную крышку.

12) Установите заднюю крышку.

Примечание. Если установить маленькую высоту конвеера, замена датчика температуры упрощается.

4. Замена головки принтера

Внимание! При замене головки принтера необходимо использовать защитные перчатки.

Также

работы по замене нагревательного элемента следует начинать не ранее, чем через 4

0 минут после

прекращения работы запайщика и полного отключения электропитания (при температуре

окружающей среды 20 ºС).

a) Снимите защитную крышку принтера, вытянув ее вверх.

b) Отключите провода от головки принтера «PH2» и «PH3» и провод «E6» от разъема «STB30(5)

»,

открутив фиксирующие болты.

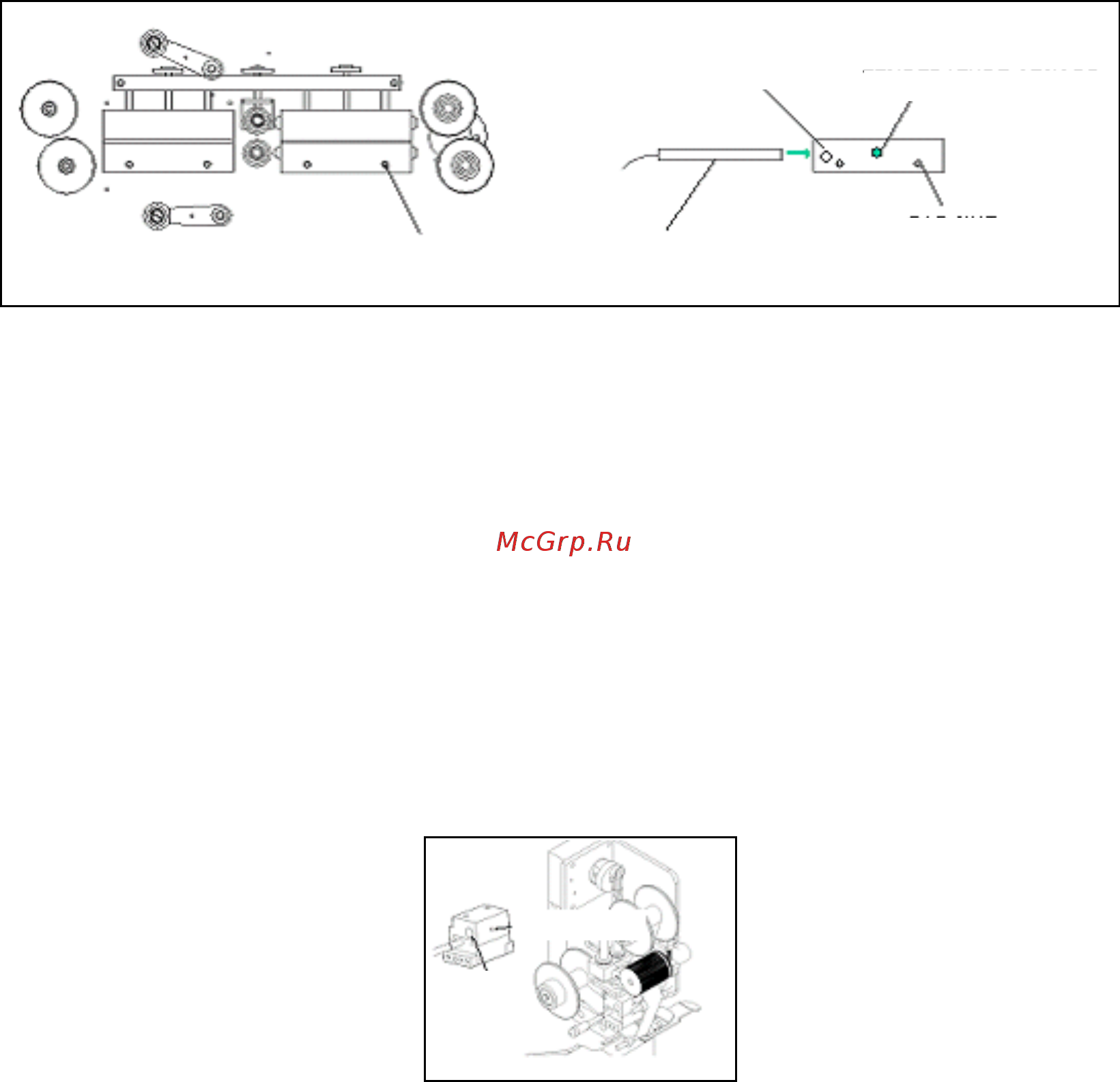

Колпачковая гайка

Нагревательная головка

Фиксирующий болт

Датчик температуры

Колпачковая гайка

Головка

Болт
