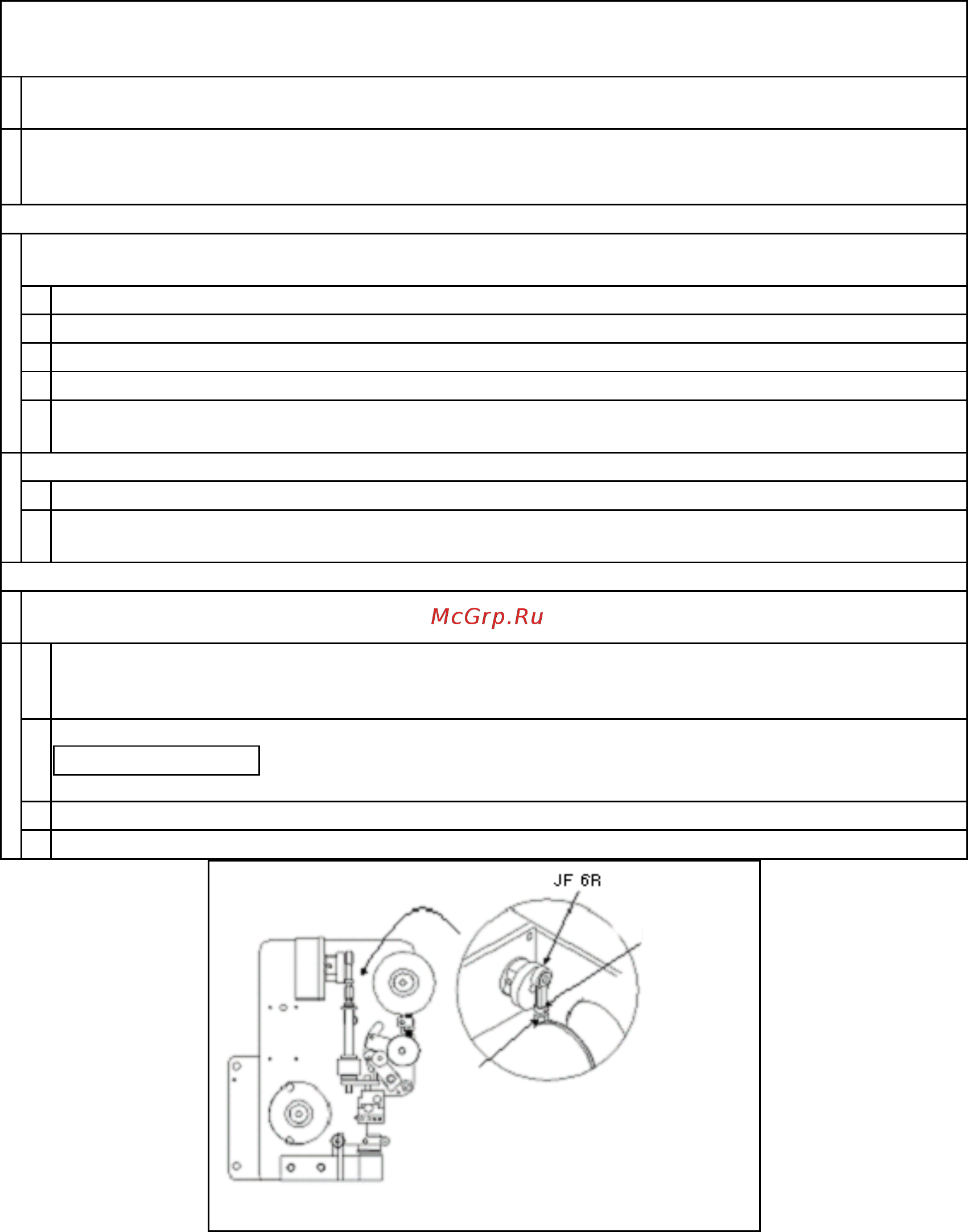

E.
После запайки, нижняя часть запаенной области оказывается перегретой, вследствие чего запайка
является слабой (особенно при запайке материала фото-пленки «PE»).
Примечание. Если запайщик укомплектован принтером, принтер не печатает вертикально.
1)
Убедитесь в вертикальном положении конвеера.
Если конвеер имеет перекосы, устраните их с помощью регулировочных болтов.
2)
Убедитесь в том, что область материала, подлежащего запайке, не смещена по ве
ртикали
относительно модулей откачки воздуха, запайки и охлаждения.
Если присутствует смещение,
необходимо отрегулировать высоту конвеера.
F. Принтер не функционирует должным образом.
Не происходит нормальной подачи печатной ленты, вследствие чего пр
интер печатает на одной и
той же области печатной ленты.
i) Убедитесь в надлежащем прижиме силиконовых роликов.
ii)
Проверьте фиксированность наматывающей катушки.
iii)
Проверьте регулируемый интервал протяжки ленты.
iv)
Проверьте фиксированность подающей катушки.
1)
v)
Убедитесь в правильности направления печатной ленты:
она должна проходить между блоком
шрифтов и силиконовой подложкой.
Блок шрифтов не снимается.
i) Блок шрифтов следует снимать только после нажима и поворота ручки на 90º.
2)
ii)
Блок шрифтов не остыл после прекращения работы.
Дождитесь охлаждения и попробуйте снять
вновь.
G. Недостаточное усилие прижима при печати.
1)
Состояние принтера не обеспечивает должное усилие прижима.
Проверьте и, при необходимости,
замените силиконовую подложку.
i)
Аккуратно ослабьте нижнюю и верхнюю фиксирующие гайки регулировочного болта,
расположенного на нажимном штоке принтера (см. рисунок ниже),
используя ключ диаметра 10
мм.
ii)
Отрегулируйте усилие прижима, вращая регулировочный болт.
Образец регулировки
При вращении болта против часовой стрелки усилие прижима увеличивается.
iii)
После проведения регулировки затяните фиксирующие гайки.
iv)
Вертикальное состояние поддерживается фиксатором «JF6R» (см. рисунок ниже).
Фиксирующ
ая гайка
Регулировочный болт
