En-4

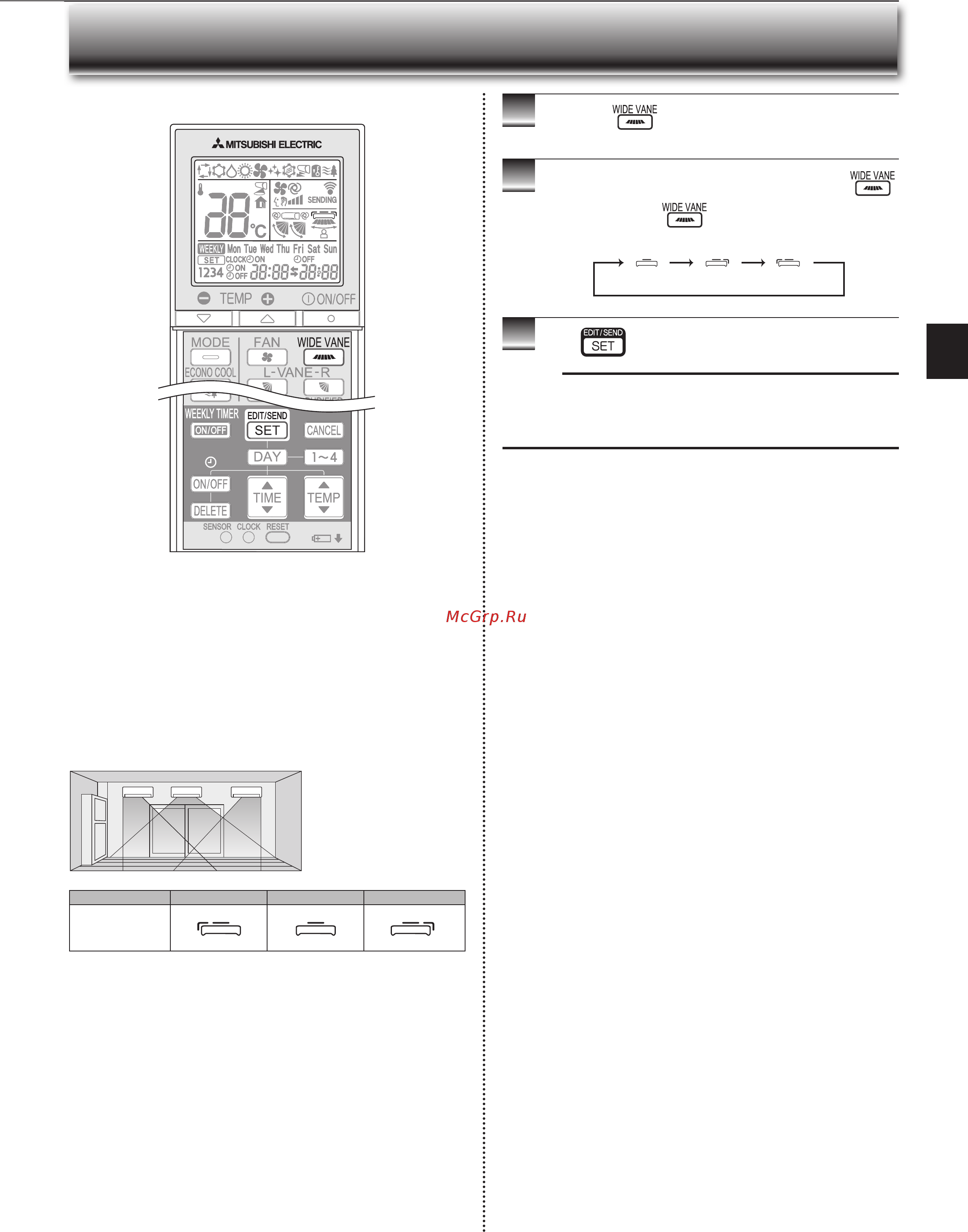

Setting the installation position
Be sure to set the remote controller in accordance with the installed position of
the indoor unit.
Installation position:
Left: Distance to objects (wall, cabinet, etc.) is less than 50 cm to the left
Center: Distance to objects (wall, cabinet, etc.) is more than 50 cm to the left
and right
Right: Distance to objects (wall, cabinet, etc.) is less than 50 cm to the right
Area Left Center Right
Remote controller
display
Hold down on the remote controller for 2 sec-
onds to enter the position setting mode.
Select the target installation position by pressing .
(Each press of the displays the positions in
order:)
Press to complete the position setting.
Note:
The installation position can be set only when all the following conditions are met:
• The remote controller is powered off.
• Weekly timer is not set.
• Weekly timer is not being edited.
1
2
3
(Left) (Center) (Right)
PREPARATION BEFORE OPERATION
(Center) (Right) (Left)
