190

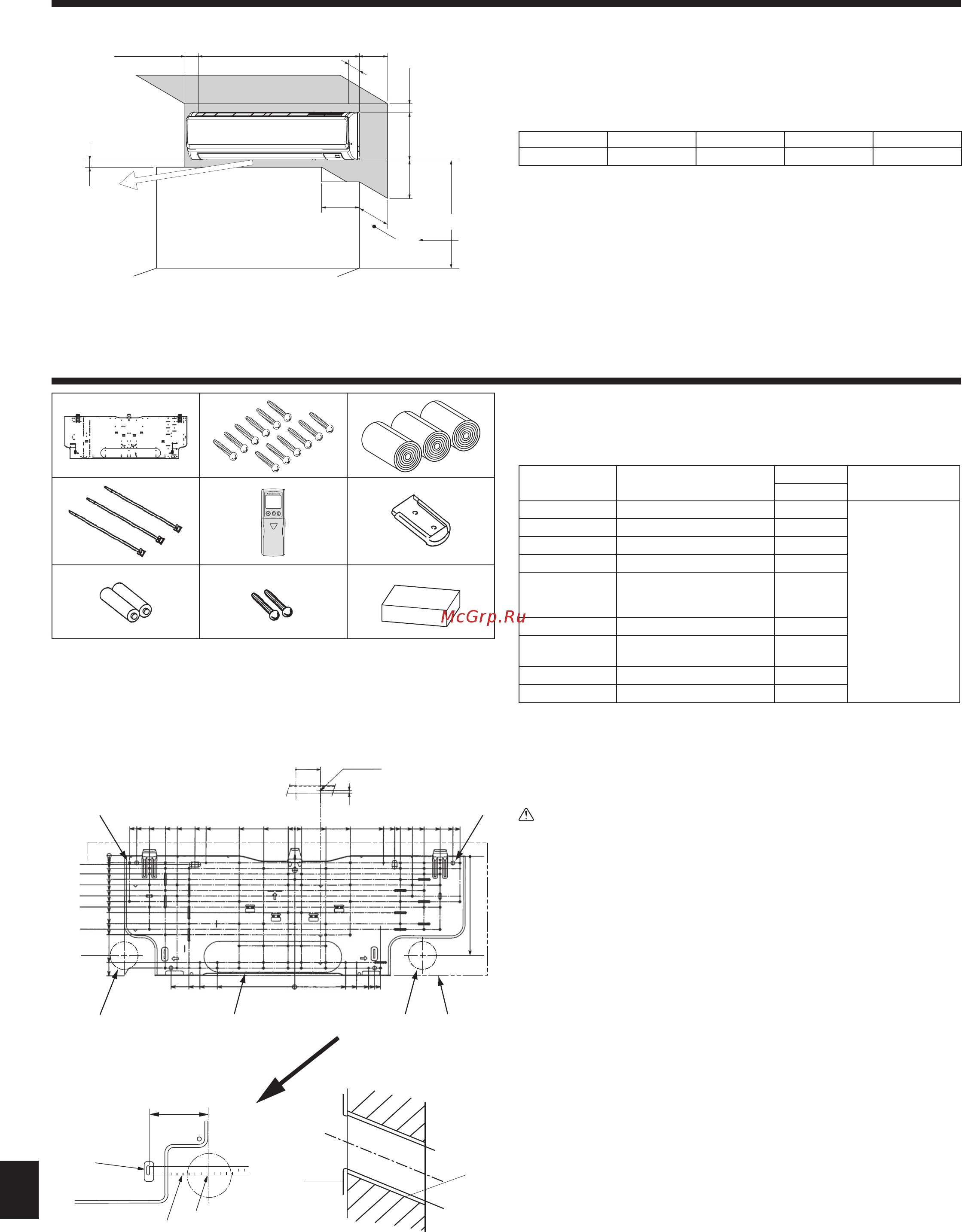

2. Место установки
3. Установка внутреннего прибора
3.1.
Проверьте наличие дополнительных
принадлежностей к внутреннему прибору (Рис. 3-1)
Внутренний прибор должен поставляться в комплекте со следующими
дополнительными принадлежностями:
КАТАЛОЖНЫЙ
НОМЕР ЗАПЧАСТИ
АКСЕССУАР
КОЛИЧЕСТВО
МЕСТО
УСТАНОВКИ
35, 50
1
Монтажная плита 1
Установить на
заднюю часть
блока
2
Винт-саморез 4 35
12
3
Изолента 3
4
Стяжной хомут 3
5
Беспроводной пульт
дистанционного
управления
1
6
Держатель ПДУ 1
7
Алкалайновые элементы
питания (тип AAA)
2
8
Винт-саморез 3,5 16
2
9
Амортизирующий блок 1
3.2. Установка настенного крепления (Рис. 3-2)
3.2.1. Установка настенного крепления и позиции труб
► Используя настенное крепление, определите положение установки
прибора и будущее расположение просверленных отверстий для
труб.
Предупреждение:
Перед сверлением отверстия в стене необходимо получить
консультацию у подрядчика-строителя.
PKA-RP·HAL
A Монтажная плита 1
B Внутренний блок
C Отверстие нижней левой задней трубки (ø65)
D Отверстие нижней правой задней трубки (ø65)
E Отверстие заглушки для левого заднего отверстия (70 × 310)
F Отверстие для болта (отверстие 4-ø9)
G Центральное измерительное отверстие (отверстие ø2,5)
H Отверстие для болта-самореза (отверстие 77-ø5,1)
I Центр отверстия
J Совместить линейку с линией.
K Вставить линейку
.
3.2.2. Сверление отверстия для труб (Рис. 3-3)
► Используя трубчатое сверло, просверлите отверстие диаметром 75-
80 мм в стене в направлении труб, в месте, указанном на схеме слева.
► Отверстие должно быть наклонным так, чтобы наружное отверстие
было ниже, чем внутреннее отверстие.
► Проведите рукав (диаметром 75 мм, приобретается на месте) через
отверстие.
A Рукав
B Отверстие
C (Внутри)
D Стена
E (Снаружи)
Примечание:
Наклонность отверстия необходима для создания дренажного потока.
Рис. 2-1
2.1. Контурные габариты (Внутренний прибор)
(Рис. 2-1)
Выберите надлежащее место, с учетом наличия следующего свободного
пространства для установки и проведения техобслуживания.
PKA-RP·HAL
(мм)
ABCDE
Мин. 100,5 Мин. 22,4 Мин. 48 Мин. 250 Мин. 220
F Вентиляционное отверстие: На расстоянии 1500 мм от вентиляционного отверстия
не должно быть никаких препятствий.
G Поверхность пола
H Обустройство
I Если крепления занавесок или подобные предметы выступают более чем на 60
мм от стены, необходимо сделать больший запас по расстоянию во избежание
образования короткого цикла работы вентилятора.
J 1800 мм или более от поверхности
пола (при высокой установке)
K 108 мм или более при установке левого или заднего левого трубопровода и
дополнительного насоса для отвода конденсата
L 550 мм и более при установке опционного дренажного механизма
M Минимум 7 мм: 265 мм и более при установке опционного дренажного насоса
Рис. 3-1
PKA-RP·HAL
PKA-RP·HAL
1 2 3
4 5 6
7 8 9
Рис. 3-2
Рис. 3-3
A
C
D
E
B
898
295
*
249
M
F
G
L
B
A
K
C
D
H
J
I
E
(мм)
58
2
232,5
231,5
372,3
356,3
327,5
291,5
265
225
200
125
70
15
0
15
70
125
200
225
238
265
291,5
327,5
356,3
372,3
278,3
238
213
174
0
115
140
167
180,3
193,5
20
41
66
91
116
166
0
16
28,5
53,5
78,5
103,5
128,5
153,5
178,5
241
253,5
100 м
(мм)
