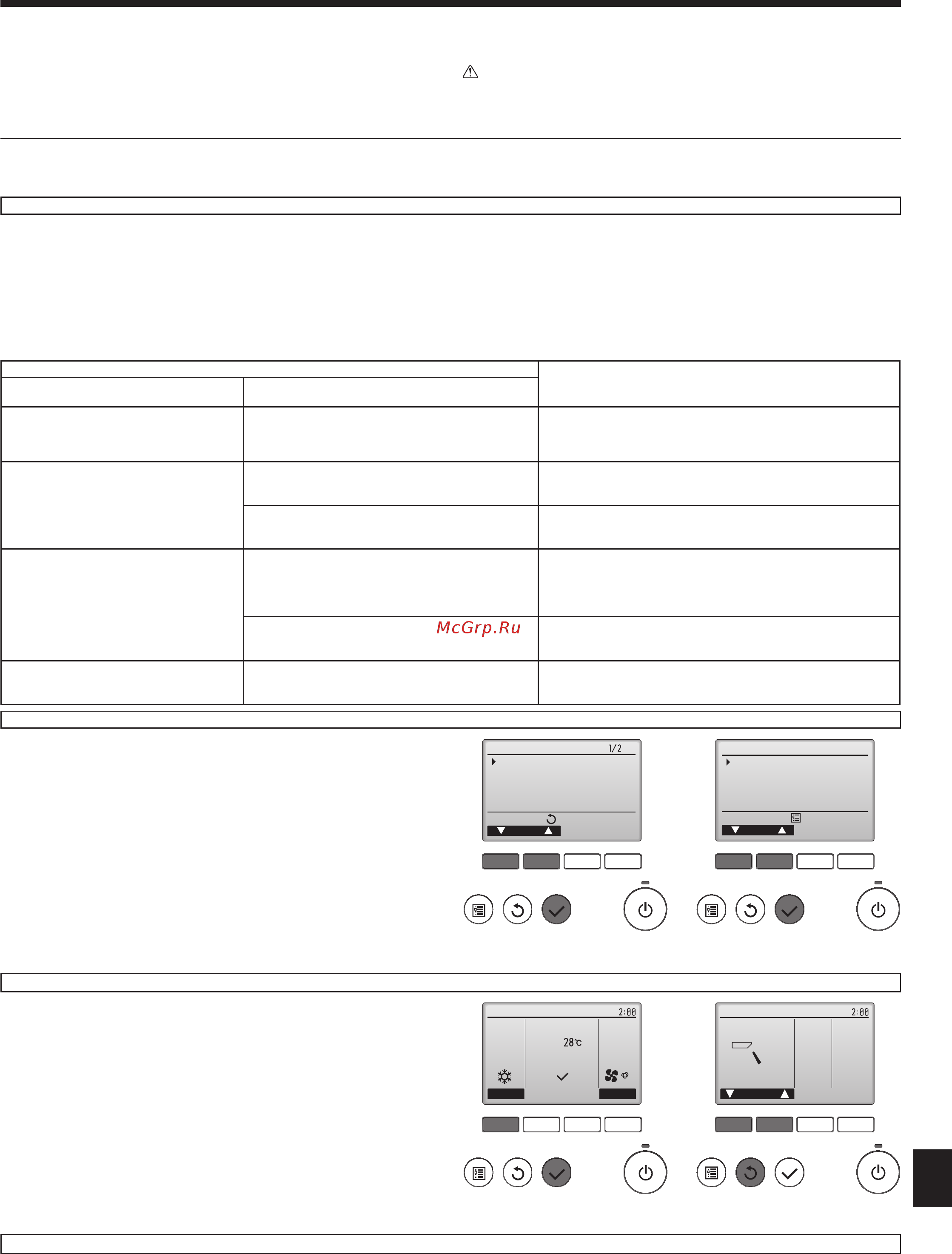

201
7. Выполнение испытания
7.1. Перед пробным прогоном
► После завершения установки, прокладки труб и электропроводки
внутреннего и наружного приборов проверьте отсутствие утечки
хладагента, слабых соединений кабеля питания или проводов
управления и неправильной полярности, а также убедитесь, что все
фазы питания подключены.
► Измерьте сопротивление между терминалами источника
электропитания и заземлением с использованием 500-вольтного
меггера и убедитесь, что сопротивление
составляет не менее 1,0 МΩ.
► Запрещается выполнять этот замер на терминалах проводах
управления (цепь низкого напряжения).
Предупреждение:
Не пользуйтесь кондиционером воздуха, если сопротивление изоляции
ниже 1,0 МΩ.
Сопротивление изоляции
F1 F2 F3 F4
Cool
Pipe
Auto
Switch disp.
Mode Fan
RemainTest run
Рис. 7-3
F1 F2 F3 F4
unem ecivreS
rosruC
:unem niaM
Test run
Input maintenance info.
Function setting
Check
Self check
Рис. 7-1
F1 F2 F3 F4
Test run menu
Cursor
Service menu:
Test run
Drain pump test run
Рис. 7-2
F1 F2 F3 F4
Remain
Vane
Рис. 7-4
Шаг 4 Проверка работы вентилятора наружного блока.
Скорость вращения вентилятора наружного блока регулируется для управления работой устройства. В зависимости от атмосферных условий вентилятор вра-
щается с низкой скоростью, пока этого будет достаточно для нормальной работы. Наружный ветер может привести к остановке вентилятора или его вращению в
обратном направлении, однако это не является
проблемой.
7.2. Выполнение испытания
7.2.1.
Использование проводного пульта дистанционного управления.
■ Перед пробным пуском внимательно прочтите руководство по эксплуатации. (Особенно это касается указаний по безопасности)
Шаг 1 Включите питание.
● Пульт дистанционного управления: система переходит в режим запуска, индикатор питания (зеленый) пульта дистанционного управления начинает мигать и
отображается сообщение “PLEASE WAIT (Ждите)”. В этот момент пульт дистанционного управления недоступен для операций. Перед использованием пульта
дистанционного управления дождитесь удаления с дисплея сообщения “PLEASE WAIT (Ждите)”. Сообщение “PLEASE WAIT (Ждите)” отображается в течение
приблизительно 2
минут после включения питания.
● Плата управления внутреннего блока: индикатор 1 загорается, индикатор 2 загорается (если адрес равен 0) или гаснет (если адрес не равен 0), индикатор 3
мигает.
● Плата управления наружного блока: индикатор 1 (зеленый) и индикатор 2 (красный) загораются. (После завершения процедуры запуска системы индикатор 2
гаснет.) Если на плате управления наружного блока используется цифровой дисплей
, каждую секунду попеременно отображаются символы [- ] и [ -].
Если после выполнения процедур в шаге 2 и после него операции не выполняются надлежащим образом, проверьте и устраните следующие проблемы.
(Симптомы, описанные ниже, могут проявляться в режиме пробного пуска. “Startup (Запуск)” в таблице обозначается индикацией, описанной выше.
)
Симптомы в режиме пробного пуска
Причина
Дисплей пульта дистанционного управления
Индикация ПЛАТЫ НАРУЖНОГО БЛОКА
< > обозначает цифровой дисплей.
На пульте дистанционного управления
отображается сообщение “PLEASE WAIT
(Ждите)”, пульт для операций недосту-
пен.
После отображения сообщения “Startup (Запуск)”
загорается только зеленый индикатор. <00>
• После включения питания в течение 2 минут во время
запуска системы на дисплее будет отображаться
сообщение “PLEASE WAIT” (Ждите). (Нормальный режим)
После включения питания в течение 3
минут отображается сообщение “PLEASE
WAIT (Ждите)”, затем отображается код
ошибки.
После отображения сообщения “Startup (Запуск)”
попеременно вспыхивают однократно зеленый и
однократно красный
индикаторы. <F1>
• Неверное подключение к клеммной колодке наружного
блока (R, S, T и S
1
, S
2
, S
3
.)
После отображения сообщения “Startup (Запуск)”
попеременно вспыхивают однократно зеленый и
дважды красный индикаторы. <F3, F5, F9>
• Разомкнут контакт защитного устройства наружного блока.
Дисплей не загорается даже при включе-
нии питания на пульте дистанционного
управления. (Не загорается индикатор
работы.)
После отображения сообщения “Startup (Запуск)”
попеременно вспыхивают дважды зеленый и одно-
кратно красный индикаторы. <EA. Eb>
• Неверное подключение
проводов между внутренним и
наружным блоками (неверная полярность подключения S
1
,
S
2
, S
3
).
• Провод передачи данных пульта дистанционного
управления закорочен.
После отображения сообщения “Startup (Запуск)”
загорается только зеленый индикатор. <00>
•
Отсутствует наружный блок с адресом 0. (Адрес не равен 0.)
• Разомкнут провод передачи данных пульта дистанционного
управления.
Дисплей загорается, но вскоре гаснет даже
при работе с пультом дистанционного
управления.
После отображения сообщения “Startup (Запуск)”
загорается только зеленый индикатор. <00>
• После отмены выбора функции, операции недоступны в
течение 30 секунд. (Нормальный режим)
Шаг 2 Включите на пульте дистанционного управления режим “Test run” (Пробный пуск).
1 Выберите режим “Test run” (Пробный пуск) в Сервисном меню и нажмите кнопку
[ВЫБОР]. (Рис. 7-1)
2 Выберите режим “Test run” (Пробный пуск) в Меню пробного пуска и нажмите
кнопку [ВЫБОР]. (Рис. 7-2)
3 Запускается режим “Пробный пуск” и отображается экран пробного пуска.
Шаг 3 Выполните пробный пуск и проверьте температуру воздушного потока и автоматическую работу жалюзи.
1 Для изменения режима работы нажмите кнопку [F1]. (Рис. 7-3)
Режим охлаждения: убедитесь, что из блока поступает охлажденный
воздух.
Режим нагревания: убедитесь, что из блока поступает нагретый воздух.
2 Нажмите кнопку [ВЫБОР] для отображения экрана работы жалюзи, затем
нажмите кнопку [F1] и [F2] для проверки автоматического режима работы
жалюзи. (Рис. 7-4)
Нажмите кнопку [ВОЗВРАТ] для возврата к экрану пробного пуска.
