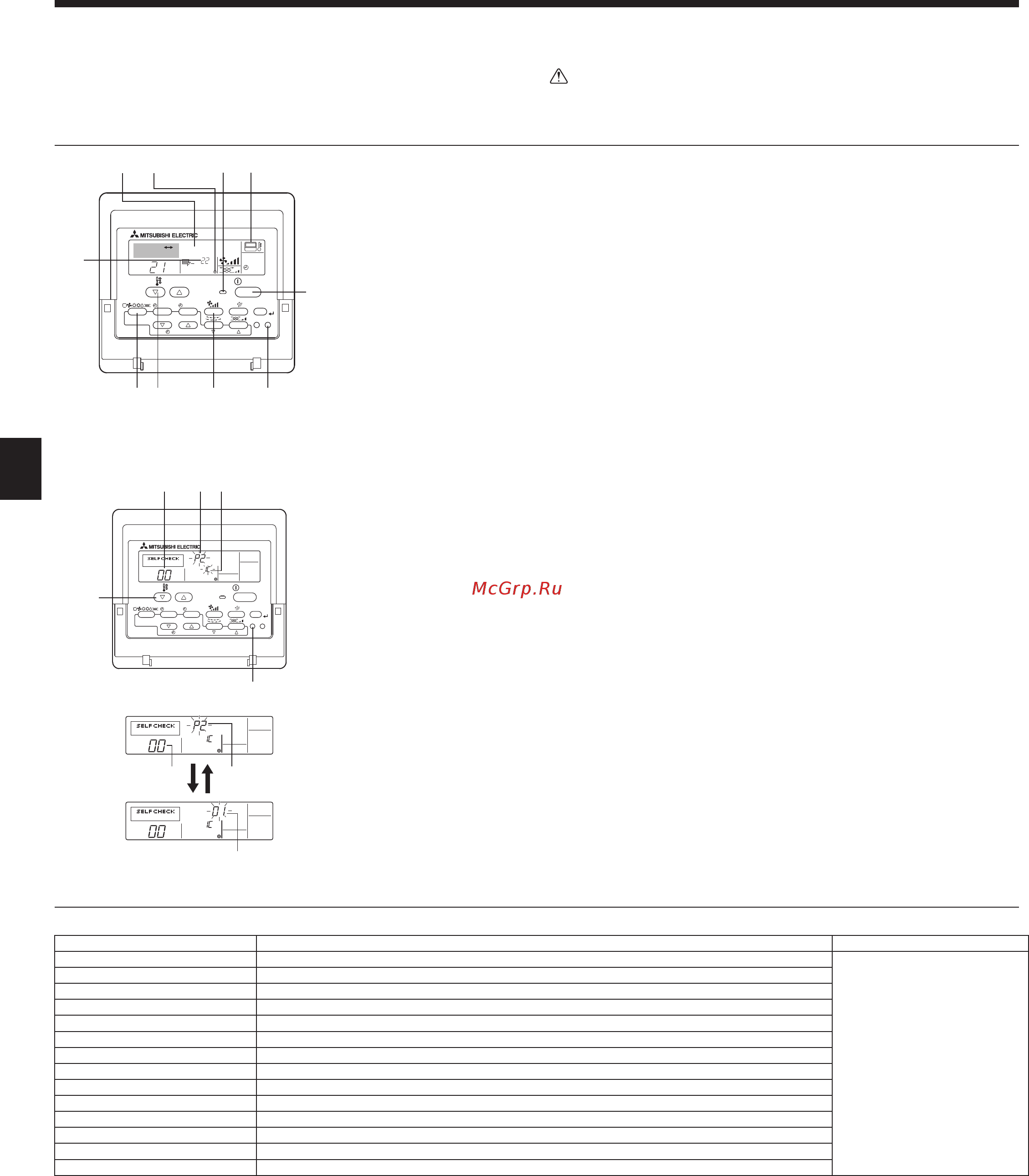

Mitsubishi Electric PCA-RP71HAQ / PUHZ-ZRP71VHA [10/24] Test run
![Mitsubishi Electric PCA-RP71HAQ / PUHZ-ZRP71VHA [10/24] Test run](/views2/1331121/page10/bga.png)
10
A CHECK button
B Refrigerant address
C TEMP. button
D IC: Indoor unit
OC: Outdoor unit
E
Check code
F Unit address
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
ERROR CODE
ERROR CODE
ERROR CODE
Fig. 7-2
7.2. Test run
The following 2 methods are available.
7.2.1. Using wired remote controller (Fig. 7-1)
1 Turn on the power at least 12 hours before the test run.
2
Press the [TEST] button twice. ➡ “TEST RUN” liquid crystal display
3
Press the [Mode selection] button. ➡ Make sure that wind is blown out.
4
Press the [Mode selection] button and switch to the cooling (or heating) mode.
➡
Make sure that cold (or warm) wind is blown out.
5
Press the [Fan speed] button. ➡ Make sure that the wind speed is switched.
6
Check operation of the outdoor unit fan.
7
Release test run by pressing the [ON/OFF] button. ➡ Stop
8
Register a telephone number.
The telephone number of the repair shop, sales ofce, etc., to contact if an error
occurs can be registered in the remote controller. The telephone number will be
displayed when an error occurs. For registration procedures, refer to the operation
manual for the indoor unit.
7.2.2. Using SW4 in outdoor unit
Refer to the outdoor unit installation manual.
7.3. Self-check (Fig. 7-2)
1 Turn on the power.
2
Press the [CHECK] button twice.
3
Set refrigerant address with [TEMP.] button if system control is used.
4
Press the [ON/OFF] button to stop the self-check.
A ON/OFF button
B Test run display
C Indoor temperature liquid line
temperature display
D
ON/OFF lamp
E Power display
F Error code display
Test run remaining time display
G Set temperature button
H Mode selection button
I Fan speed button
M TEST button
Fig. 7-1
7. Test run
[Output pattern A] Errors detected by indoor unit
Check code Symptom Remark
P1 Intake
sensor error
P2, P9 Pipe (Liquid or 2-phase pipe) sensor error
E6, E7 Indoor/outdoor unit communication error
P4 Drain
sensor error
P5 Drain
pump error
P6 Freezing/Overheating
safeguard operation
EE Communication
error between indoor and outdoor units
P8 Pipe
temperature error
E4 Remote
controller signal receiving error
– –
– –
PL Refrigerant
circuit abnormal
Fb Indoor
unit control system error (memory error, etc.)
– – No corresponding
7.1. Before test run
► After completing installation and the wiring and piping of the indoor and
outdoor units, check for refrigerant leakage, looseness in the power supply
or control wiring, wrong polarity, and no disconnection of one phase in the
supply.
►
Use a 500-volt megohmmeter to check that the resistance between the power
supply terminals and ground is at least 1.0 MΩ.
►
Do not carry out this test on the control wiring (low voltage circuit) termi-
nals.
Warning:
Do not use the air conditioner if the insulation resistance is less than 1.0 MΩ.
Insulation
resistance
°C
°C
SIMPLE
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
TEST RUN
COOL, HEAT
RG79D721H02_en.indd 10 2012/10/09 (火) 午後 3:13:39
