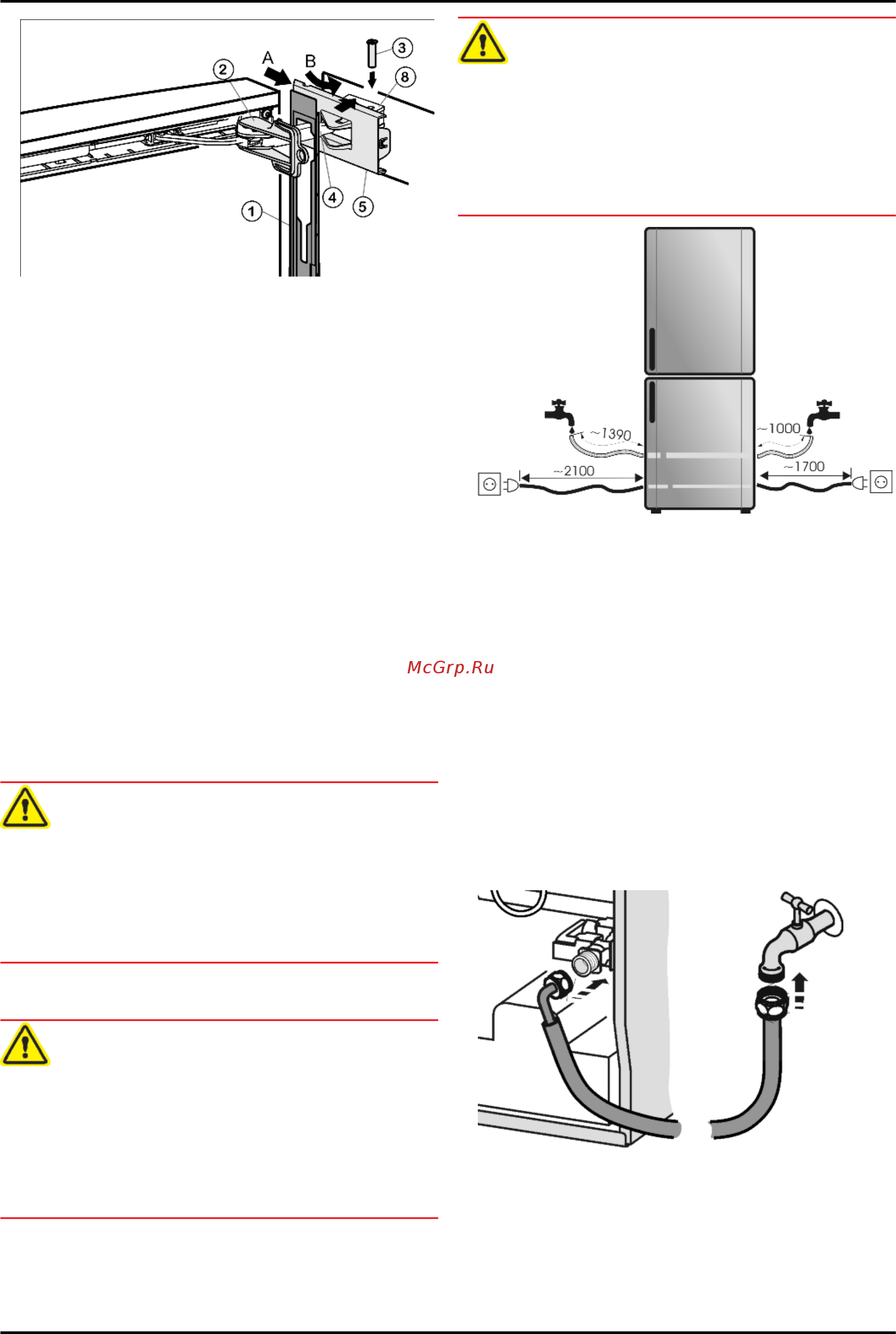

Fig. 18
u
Blende
Fig. 18 (1)
auf den Dämpferbügel
Fig. 18 (4)
einhängen, so dass die Rasthaken nach innen zeigen und
die Vorderseite zum Gerät.
u
Abdeckung
Fig. 18 (5)
von außen her aufschieben (A) und
über das Lagerteil
Fig. 18 (8)
schwenken (B).
u
Abdeckung
Fig. 18 (5)
aufsetzen und bis zur ersten Rastung
einrasten lassen.
w
Die Öffnungen für den Bolzen liegen nach Positionierung
des Dämpferbügels übereinander.
u
Dämpferbügel
Fig. 18 (4)
zum Lagerteil hinziehen und
Bolzen
Fig. 18 (3)
von oben einstecken, so dass der Vier-
kant in der Vertiefung sitzt.
u
Abdeckung
Fig. 18 (5)
jetzt komplett auf das Lagerteil
Fig. 18 (8)
aufrasten.
w
Auf korrekten Sitz der Abdeckung achten, damit die Tür
einwandfrei schließt und der Bolzen gesichert wird.
u
Sicherung
Fig. 18 (2)
durch Verdrehen abnehmen.
u
Blende
Fig. 18 (1)
an der Tür aufrasten.
u
Abdeckung
Fig. 6 (6)
griffseitig um 180° gedreht von außen
aufsetzen und einrasten.
4.3.14 Türen ausrichten
u
Die Türen eventuell über die beiden Langlöcher im Lager-
bock unten
Fig. 13 (45)
und Lagerbock Mitte
Fig. 11 (31)
fluchtend zum Gerätegehäuse ausrichten. Dazu mittlere
Schraube im Lagerbock unten
Fig. 13 (45)
herausdrehen.
WARNUNG
Verletzungsgefahr durch herausfallende Tür!
Sind die Lagerteile nicht fest genug angeschraubt, kann die Tür
herausfallen. Dies kann zu schweren Verletzungen führen.
Außerdem schließt die Tür evtl. nicht, so dass das Gerät nicht
richtig kühlt.
u
Die Lagerböcke fest mit 4 Nm anschrauben.
u
Alle Schrauben kontrollieren und ggf. nachziehen.
4.4 Wasseranschluss
WARNUNG
Gefahr eines elektrischen Schlages!
u
Trennen Sie das Gerät von der Steckdose, bevor Sie es an
die Wasserleitung anschließen.
u
Sperren Sie die Wasserversorgung ab, bevor Sie die
Wasserzulaufleitungen des Eiswürfelbereiters anschließen.
u
Der Anschluss an das Trinkwassernetz darf nur von einem
qualifizierten Gas- und Wasserinstallateur ausgeführt
werden.
WARNUNG
Vergiftungsgefahr!
u
Die Wasserqualität muss der Trinkwasserverordnung des
jeweiligen Landes entsprechen (z.B. 98/83/EU), in dem das
Gerät betrieben wird.
u
Ausschließlich an die Trinkwasserversorgung anschließen.
u
Der IceMaker dient ausschließlich zur Erzeugung von
Eiswürfeln in haushaltsüblichen Mengen und muss mit dafür
geeignetem Wasser betrieben werden.
Fig. 19
- Der Wasserdruck muss zwischen 0,15 MPa und 0,6 MPa
(1,5 bar - 6 bar) liegen.
- Die Wasserzuführung zum Gerät muss über eine Kaltwas-
serleitung erfolgen, die dem Betriebsdruck standhält und
den Hygienevorschriften entspricht.
Den beiliegenden Edelstahlschlauch (Länge 1,5 m)
verwenden. Alte Schläuche nicht wiederverwenden. Ein
Schlauch von 3 m ist beim Kundendienst erhältlich. Dieser
muss von einem Fachmann montiert werden.
Im Anschlussstück des Schlauchs befindet sich ein Auffang-
sieb mit Dichtung.
- Zwischen der Schlauchleitung und dem Hauswasseran-
schluss muss ein Absperrhahn vorgesehen sein um im
Bedarfsfall die Wasserzuführung unterbrechen zu können.
- Alle Geräte und Vorrichtungen, die für die Zuführung des
Wassers verwendet werden, müssen den gültigen
Vorschriften des jeweiligen Landes entsprechen.
- Wasserzuleitung beim Aufstellen nicht beschädigen oder
knicken.
Fig. 20
u
Den geraden Teil des beiliegenden Edelstahlschlauches am
Absperrhahn anschließen.
Das Magnetventil befindet sich an der Rückseite des Gerätes
unten. Es hat ein metrisches R3/4 Anschlussgewinde.
u
Den abgewinkelten Teil des Edelstahlschlauches am
Magnetventil anschließen.
Inbetriebnahme
10 * Je nach Modell und Ausstattung
