u
Dämpferbügel
Fig. 5 (4)
Richtung Tür drücken.
u
Scharnierseitige Abdeckung
Fig. 5 (5)
komplett lösen und
abnehmen.
u
Blende
Fig. 5 (1)
abnehmen.
u
Griffseitige Abdeckung
Fig. 6 (6)
mit Hilfe eines Schraubendrehers
lösen und nach außen
abnehmen.

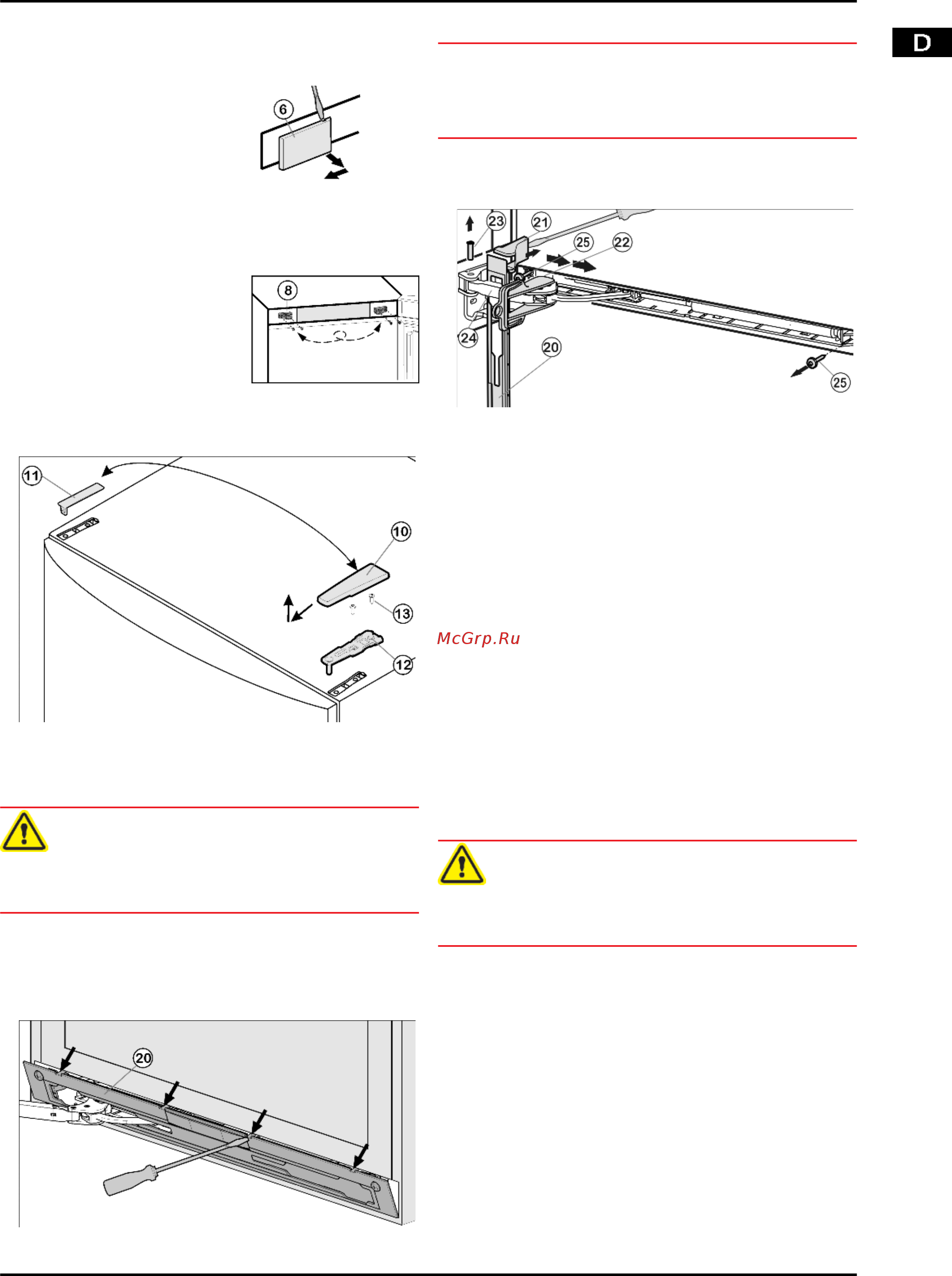

Fig. 6
u
Schließdämpfereinheit abschrauben (2 mal Torx® 15)
Fig. 5 (7)
.
u
Schließdämpfereinheit etwas herausziehen, Richtung Griff-
seite schieben und rausschwenken.
u
Schließdämpfereinheit beiseite legen.
u
Lagerteil
Fig. 5 (8)
abschrauben und um 180°
gedreht auf die Gegenseite
umsetzen. Schraubenlöcher
evtl. vorstechen oder Akku-
schrauber verwenden.
Fig. 7
4.3.2 Obere Tür abnehmen
Fig. 8
u
Obere Tür schließen.
u
Abdeckung
Fig. 8 (10)
nach vorne und oben abziehen.
u
Abdeckung
Fig. 8 (11)
abheben.
VORSICHT
Verletzungsgefahr wenn die Tür herauskippt!
u
Tür gut festhalten.
u
Tür vorsichtig abstellen.
u
Oberen Lagerbock
Fig. 8 (12)
abschrauben (2 mal Torx®
25)
Fig. 8 (13)
und nach oben abziehen.
u
Obere Tür nach oben abheben und beiseite stellen.
4.3.3 Unteren Schließdämpfer abnehmen
Fig. 9
u
Untere Tür öffnen.
ACHTUNG
Beschädigungsgefahr!
Wenn die Türdichtung beschädigt wird, schließt die Tür evtl.
nicht richtig und die Kühlung ist nicht ausreichend.
u
Türdichtung mit dem Schraubendreher nicht beschädigen!
u
Blende
Fig. 9 (20)
mit Schlitzschraubendreher ausrasten
und abnehmen.
w
Die Blende hängt über dem Dämpferbügel.
Fig. 10
u
Blende über den Dämpferbügel
Fig. 10 (24)
in Richtung
Gerät, nach vorne schieben.
u
Sicherung
Fig. 10 (22)
in Langloch einrasten.
w
Durch die Sicherung kann das Gelenk nicht zusammen-
schnappen.
u
Abdeckung
Fig. 10 (21)
mit Schraubendreher von der
Außenseite her abheben und nach Außen abnehmen.
u
Das Gerät ggf. mit Hilfe einer zweiten Person nach hinten
kippen.
u
Bolzen
Fig. 10 (23)
von unten rausdrücken.
u
Dämpferbügel
Fig. 10 (24)
Richtung Tür drücken.
u
Blende
Fig. 10 (20)
abnehmen.
u
Gesamte Schließdämpfereinheit abschrauben (2 mal Torx®
15)
Fig. 10 (25)
.
u
Schließdämpfereinheit etwas herausziehen, Richtung Griff-
seite schieben und rausschwenken.
u
Schließdämpfereinheit beiseite legen.
4.3.4 Untere Tür abnehmen
u
Untere Tür schließen.
u
Lagerbolzen Mitte
Fig. 11 (32)
mit Scheibe
Fig. 11 (34)
aus
dem Lagerbock und der unteren Tür herausziehen.
u
Kunststoffkappe
Fig. 11 (33)
abziehen.
VORSICHT
Verletzungsgefahr wenn die Tür herauskippt!
u
Tür gut festhalten.
u
Tür vorsichtig abstellen.
u
Untere Tür öffnen.
u
Lagerbock Mitte
Fig. 11 (31)
abschrauben (2 mal Torx® 25).
u
Untere Tür nach oben hin abnehmen und beiseite stellen.
Inbetriebnahme
* Je nach Modell und Ausstattung 7
