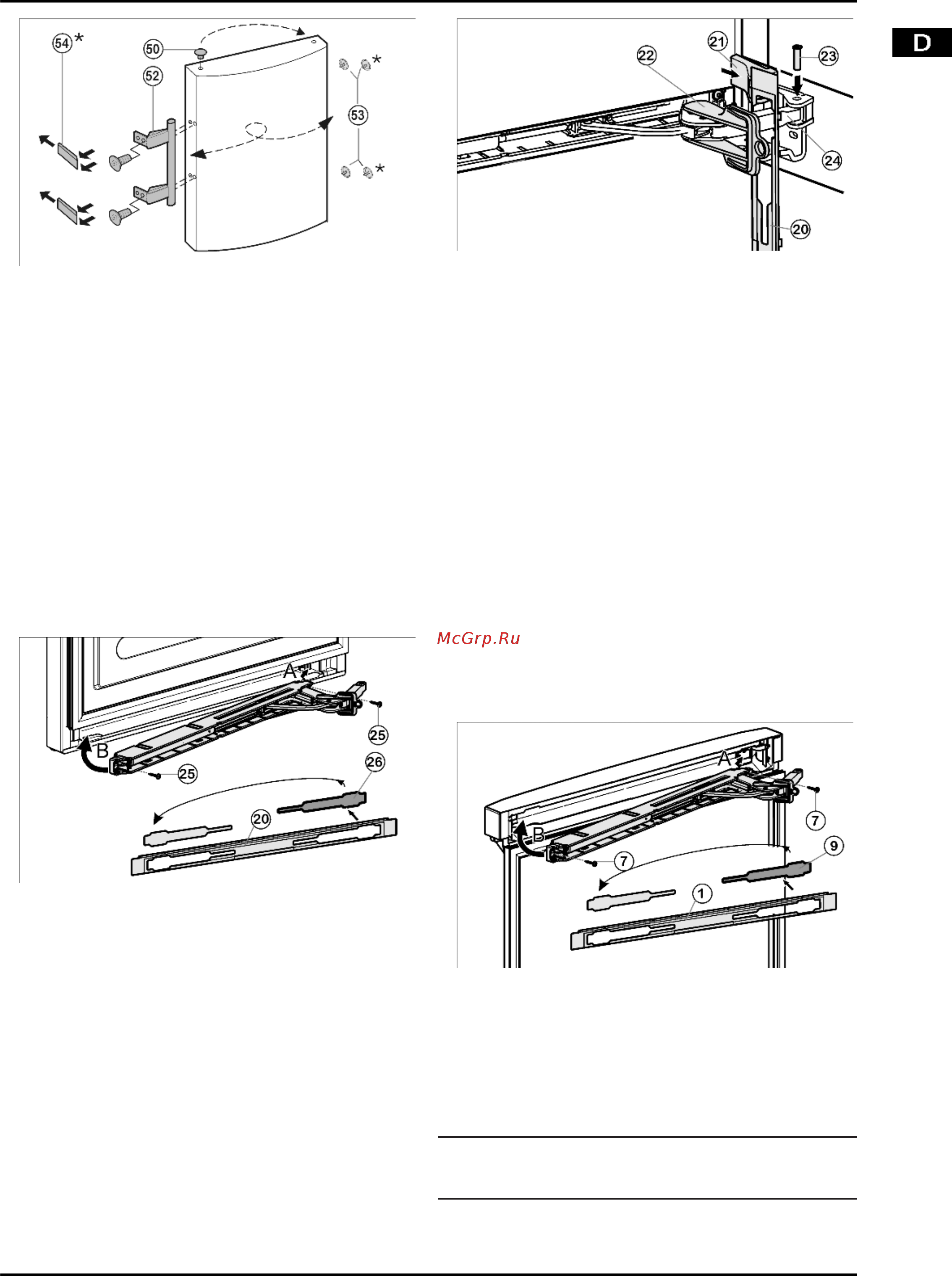

Fig. 14
u
Stopfen
Fig. 14 (50)
aus der Türlagerbuchse herausheben
und umsetzen.
u
Türgriff
Fig. 14 (52)
, Stopfen
Fig. 14 (53)
und Druckplatten*
Fig. 14 (54)
abmontieren und auf die Gegenseite umsetzen.
u
Beim Montieren der Druckplatten auf der Gegenseite auf
richtiges Einrasten achten.*
4.3.10 Untere Tür montieren
u
Tür von oben auf Lagerbolzen unten
Fig. 13 (42)
aufsetzen.
u
Tür schließen.
u
Die Kunststoffkappe
Fig. 11 (33)
wieder auf den Lagerbock
Mitte
Fig. 11 (31)
aufsetzen.
u
Lagerbolzen Mitte
Fig. 11 (32)
auf der neuen Scharnierseite
durch den Lagerbock Mitte
Fig. 11 (31)
in die untere Tür
einsetzen.
u
Scheibe
Fig. 11 (34)
auf den Lagerbolzen Mitte
Fig. 11 (32)
stecken.
4.3.11 Unteren Schließdämpfer montieren
Fig. 15
u
Abdeckung
Fig. 15 (26)
aus der Blende
Fig. 15 (20)
lösen
und auf der anderen Seite wieder einsetzen.
u
Schließdämpfereinheit mit dem Gelenk zur Scharnierseite
zeigend einhaken (A) und einschwenken (B).
w
Die Schraublöcher links und rechts müssen genau überei-
nander liegen.
u
Schließdämpfereinheit festschrauben (2 mal Torx® 15)
Fig. 15 (25)
.
Fig. 16
u
Blende
Fig. 16 (20)
auf den Dämpferbügel einhängen, so
dass die Rasthaken nach vorne zeigen und die Vorderseite
zum Gerät.
u
Dämpferbügel
Fig. 16 (24)
zum Lagerteil hinziehen und
Bolzen
Fig. 16 (23)
von oben einstecken, so dass der Vier-
kant in der Vertiefung sitzt.
u
Abdeckung
Fig. 16 (21)
aufsetzen und einrasten.
w
Auf richtigen Sitz der Abdeckung achten, damit die Tür
einwandfrei schließt und der Bolzen gesichert wird.
u
Sicherung
Fig. 16 (22)
durch Verdrehen abnehmen.
u
Blende
Fig. 16 (20)
an der Tür aufrasten.
u
Untere Tür schliessen.
4.3.12 Obere Tür montieren
u
Obere Tür auf den Lagerbolzen Mitte
Fig. 11 (32)
setzen.
u
Oberen Lagerbock
Fig. 8 (12)
auf der neuen Scharnierseite
in die Tür einsetzen.
u
Oberen Lagerbock fest (mit 4 Nm)anschrauben (2xTorx®
25)
Fig. 8 (13)
. Schraublöcher evtl. vorstechen oder Akku-
schrauber verwenden.
u
Abdeckung
Fig. 8 (11)
und Abdeckung
Fig. 8 (10)
jeweils
auf der Gegenseite aufrasten.
u
Obere Tür geöffnet lassen.
4.3.13 Oberen Schließdämpfer montieren
Fig. 17
u
Abdeckung
Fig. 17 (9)
aus der Blende
Fig. 17 (1)
lösen und
auf der anderen Seite wieder einsetzen.
u
Obere Schließdämpfereinheit mit dem Gelenk an der Schar-
nierseite einhaken (A) und einschwenken (B).
w
Die Schraublöcher links und rechts müssen genau überei-
nander liegen.
u
Schließdämpfereinheit festschrauben (2 mal Torx® 15)
Fig. 17 (7)
.
Hinweis
u
Die Reihenfolge einhalten. Erst die Blende über den Dämp-
ferbügel hängen, danach die Abdeckung.
Inbetriebnahme
* Je nach Modell und Ausstattung 9
