ACHTUNG*
Beschädigungsgefahr durch Kondenswasser!
Wenn Ihr Gerät kein Side-by-Side (SBS) Gerät ist:
u
Das Gerät nicht direkt neben einem weiteren Kühl-/Gefrier-
gerät aufstellen.
q
Bei Schäden am Gerät umgehend - vor dem Anschließen -
beim Lieferanten rückfragen.
q
Der Boden am Standort muss waagerecht und eben sein.
q
Gerät nicht im Bereich direkter Sonnenbestrahlung, neben
Herd, Heizung und dergleichen aufstellen.
q
Das Gerät darf nur in unbeladenem Zustand verschoben
werden.
q
Das Gerät nicht ohne Hilfe aufstellen.
q
Je mehr Kältemittel R 600a im Gerät ist, desto größer muss
der Raum sein, in dem das Gerät steht. In zu kleinen
Räumen kann bei einem Leck ein brennbares Gas-Luft-
Gemisch entstehen. Laut der Norm EN 378 muss pro 11 g
Kältemittel R 600a der Aufstellraum mindestens 1 m
3
groß
sein. Die Menge des Kältemittels Ihres Gerätes steht auf
dem Typenschild im Geräteinnenraum.
u
Das Anschlusskabel von der Geräterückseite abnehmen.
Dabei den Kabelhalter entfernen, sonst entstehen Vibrati-
onsgeräusche!
u
Schutzfolien von der Gehäuseaußenseite abziehen.
ACHTUNG
Die Edelstahltüren sind mit einer hochwertigen Oberflächenbe-
schichtung behandelt und dürfen nicht mit dem beigelegten
Pflegemittel behandelt werden.
Oberflächenbeschichtung wird sonst angegriffen.
u
Die beschichteten Türoberflächen ausschließlich mit
einem weichen, sauberen Tuch abwischen.
u
Nur auf die Edelstahl-Seitenwände ein Edelstahlpflege-
mittel gleichmäßig in Schliffrichtung auftragen. Die spätere
Reinigung wird dadurch leichter.
u
Lackierte Seitenwände ausschließlich mit einem weichen,
sauberen Tuch abwischen.
u
Schutzfolien von den Zierleisten und Schubfachfronten
abziehen.
u
Alle Transportsicherungsteile entfernen.
u
Verpackung entsorgen. (siehe 4.6)
u
Gerät mit dem beiliegenden
Gabelschlüssel über die Stell-
füße (A) und mit Hilfe einer
Wasserwaage fest, ebenste-
hend ausrichten.
u
Danach Tür abstützen:
Stellfuß am Lagerbock (B)
herausdrehen, bis er auf dem
Boden aufliegt, dann 90°
weiter drehen.*
Wenn ein Side-by-Side Gerät (S...) zusammen mit einem
zweiten Gerät aufgestellt wird (als SBS-Kombination):
u
Nach Montageanweisung Side-by-Side-Kombination
vorgehen. (Zubehörbeutel des SBS-Gefriergerätes bzw. des
Gerätes mit Gefrierteil)*
Hinweis
u
Gerät reinigen (siehe 6.3) .
Wenn das Gerät in sehr feuchter Umgebung aufgestellt wird,
kann sich auf der Außenseite des Geräts Kondenswasser
bilden.
u
Immer auf gute Be- und Entlüftung am Aufstellort achten.
4.3 Türanschlagwechsel
Bei Bedarf können Sie den Anschlag wechseln:
ACHTUNG
Beschädigungsgefahr für Side-by-Side Geräte durch Kondens-
wasser!
Wenn ein Side-by-Side Gerät (S...) zusammen mit einem
zweiten Gerät aufgestellt wird (als SBS-Kombination) muss der
Türanschlag des Auslieferungszustands bleiben.
u
Den Türanschlag nicht wechseln.
Stellen Sie sicher, dass folgendes Werkzeug bereitliegt:
q
Torx® 25
q
Torx® 15
q
Schraubendreher
q
ggf Akkuschrauber
q
ggf. zweite Person für Montagearbeit
q
beiliegender Inbusschlüssel SW2*

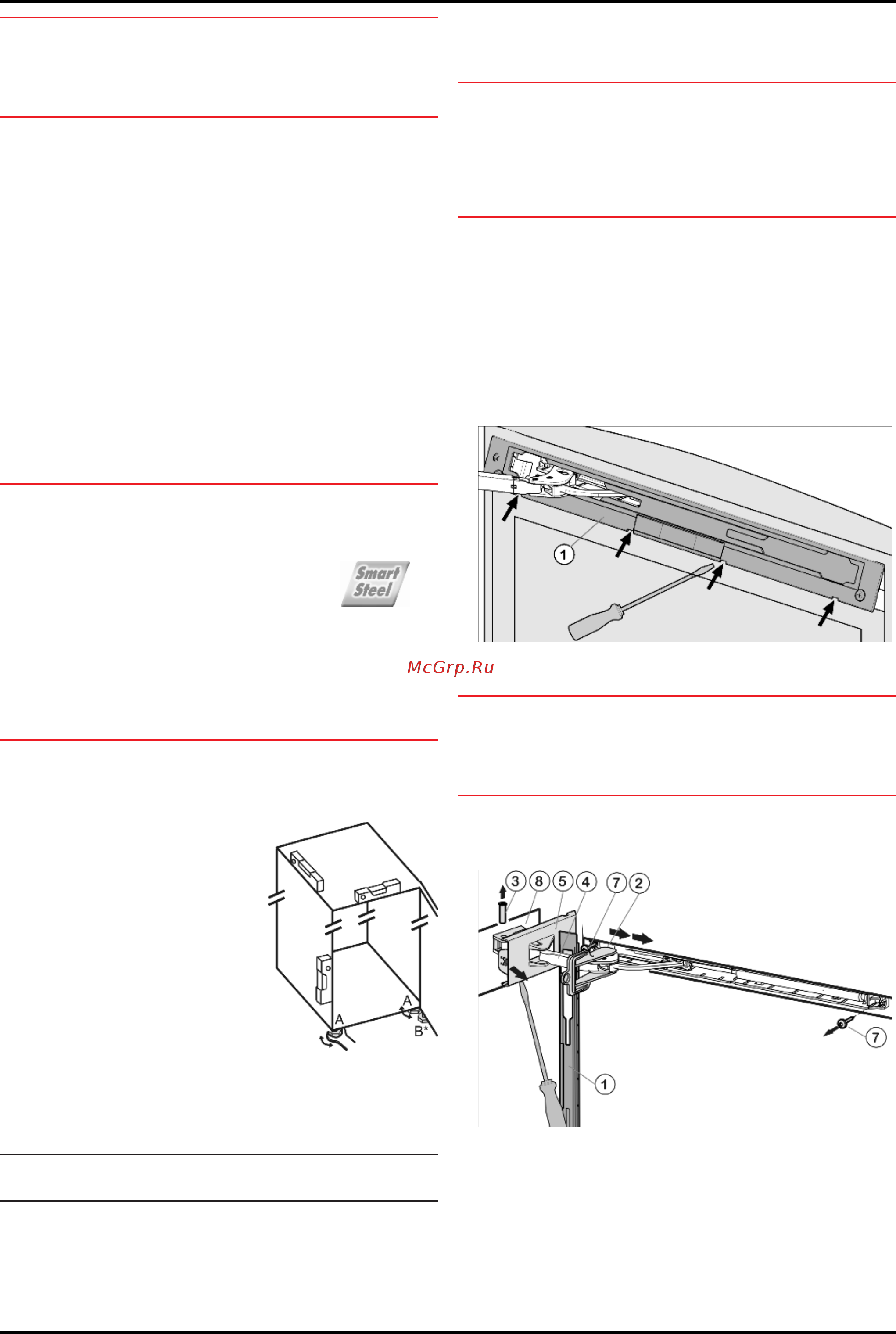

4.3.1 Oberen Schließdämpfer abnehmen
Fig. 4
u
Obere Tür öffnen.
ACHTUNG
Beschädigungsgefahr!
Wenn die Türdichtung beschädigt wird, schließt die Tür evtl.
nicht richtig und die Kühlung ist nicht ausreichend.
u
Türdichtung mit dem Schraubendreher nicht beschädigen!
u
Blende
Fig. 4 (1)
mit Schlitzschraubendreher ausrasten und
abnehmen.
w
Die Blende hängt über dem Dämpferbügel.
Fig. 5
u
Blende über den Dämpferbügel
Fig. 5 (4)
in Richtung Gerät
nach vorne schieben.
u
Sicherung
Fig. 5 (2)
in Langloch einrasten.
w
Durch die Sicherung kann das Gelenk nicht zusammen-
schnappen.
u
Scharnierseitige Abdeckung
Fig. 5 (5)
mit Hilfe eines
Schraubendrehers bis zur ersten Verrastung lösen.
w
Der Bolzen wird sichtbar.
u
Bolzen
Fig. 5 (3)
von unten rausdrücken.
Inbetriebnahme
6 * Je nach Modell und Ausstattung
