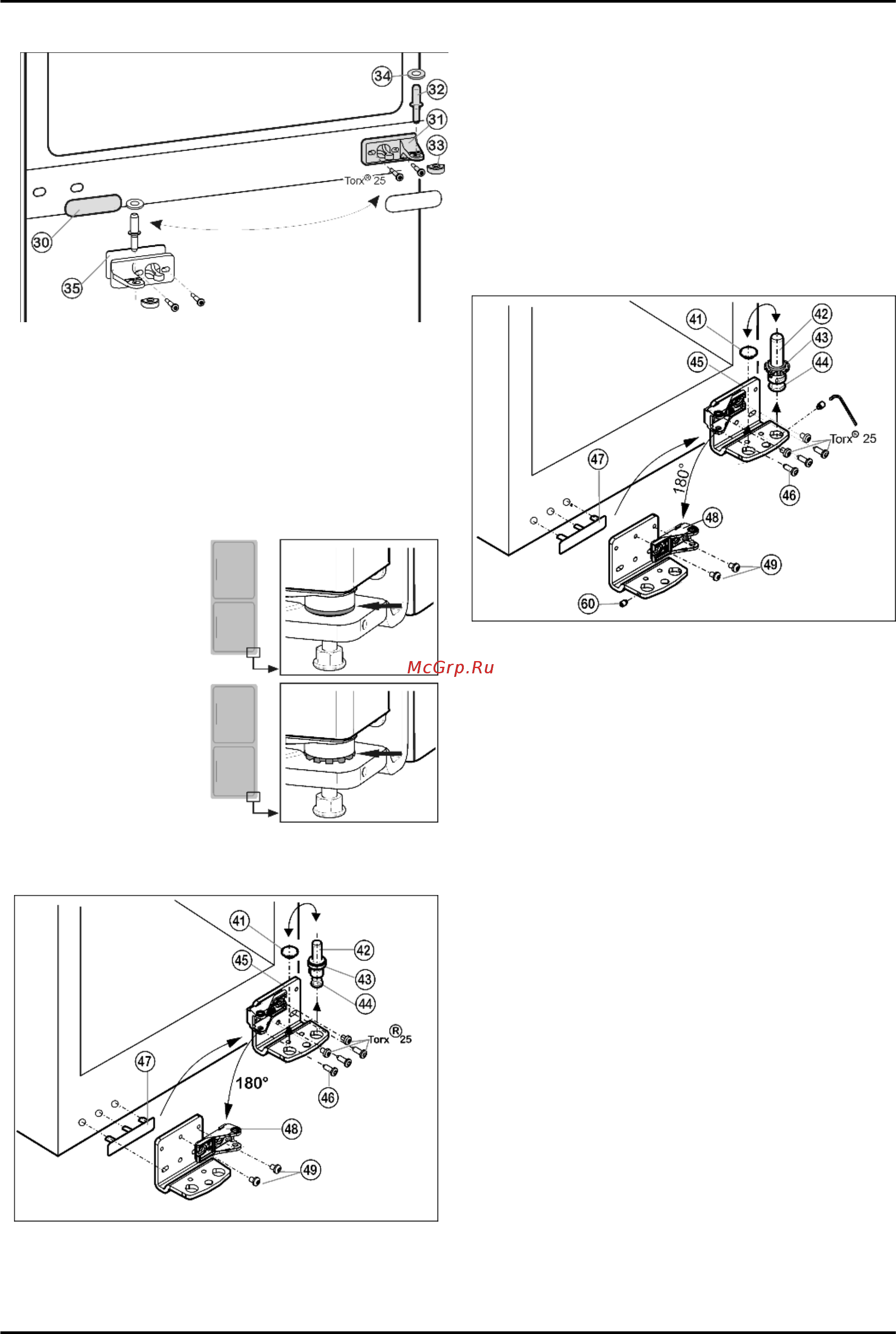

4.3.5 Mittlere Lagerteile umsetzen
Fig. 11
u
Abdeckblende
Fig. 11 (30)
vorsichtig abziehen.
u
Lagerbock Mitte
Fig. 11 (31)
mit Unterlage
Fig. 11 (35)
um
180° gedreht auf die neue Scharnierseite fest (mit 4 Nm)
anschrauben.
u
Abdeckblende
Fig. 11 (30)
um 180° gedreht auf der neuen
Griffseite wieder aufrasten.
4.3.6 Lagerteile unterscheiden
Einige Geräte sind mit einer Höhenverstellung ausgerüstet,
erkennbar am Lagerbolzen im unteren Lagerbock:
u
Bei Geräten ohne
Höhenverstellung
weiter mit Punkt
(siehe 4.3.7) .
u
Bei Geräten mit Höhen-
verstellung weiter mit
Punkt (siehe 4.3.8) .
4.3.7 Untere Lagerteile umsetzen
für Geräte ohne Höhenverstellung
Fig. 12
u
Lagerbolzen
Fig. 12 (42)
komplett, mit Scheibe
Fig. 12 (43)
und Stellfuß
Fig. 12 (44)
, nach oben herausziehen.
u
Stopfen
Fig. 12 (41)
abheben.
u
Lagerbock
Fig. 12 (45)
abschrauben
Fig. 12 (46)
.
u
Lagerteil
Fig. 12 (48)
abschrauben und innen um 180°
gedreht wieder fest anschrauben
u
Griffseitige Abdeckung
Fig. 12 (47)
vorsichtig abheben und
auf die Gegenseite umsetzen.
u
Lagerbock unten
Fig. 12 (45)
auf der neuen Scharnierseite
ggf. mit Hilfe eines Akkuschraubers fest (mit 4 Nm) wieder
anschrauben.
u
Stopfen
Fig. 12 (41)
in das andere Loch wieder einsetzen.
u
Lagerbolzen
Fig. 12 (42)
komplett, mit Scheibe und Stellfuß,
wieder einsetzen. Dabei darauf achten, dass der Rastno-
cken nach hinten zeigt.
4.3.8 Untere Lagerteile umsetzen
für Geräte mit Höhenverstellung
Fig. 13
u
Gewindestift
Fig. 13 (60)
mit dem beiliegenden Inbus-
schlüssel ca. 1 Umdrehung herausdrehen.
u
Lagerbolzen
Fig. 13 (42)
komplett, mit Scheibe
Fig. 13 (43)
und Stellfuß
Fig. 13 (44)
, nach oben herausdrehen.
u
Stopfen
Fig. 13 (41)
abheben.
u
Lagerbock
Fig. 13 (45)
abschrauben
Fig. 13 (46)
.
u
Gewindestift
Fig. 13 (60)
komplett herausdrehen und auf der
Gegenseite am Lagerbock eindrehen, bis er außen bündig
mit dem Lagerbock ist.
u
Lagerteil
Fig. 13 (48)
abschrauben und innen um 180°
gedreht wieder fest anschrauben
Fig. 13 (49)
.
u
Stopfen
Fig. 13 (41)
in das andere Loch wieder einsetzen.
u
Griffseitige Abdeckung
Fig. 13 (47)
vorsichtig abheben und
auf die Gegenseite umsetzen.
u
Lagerbock
Fig. 13 (45)
auf der neuen Scharnierseite ggf. mit
Hilfe eines Akkuschraubers fest (mit 4 Nm) wieder
anschrauben.
u
Lagerbolzen
Fig. 13 (42)
komplett, mit Scheibe und Stellfuß,
wieder eindrehen.
u
Gewindestift
Fig. 13 (60)
festziehen.
4.3.9 Griffe umsetzen
Jeweils an oberer und unterer Tür:
Inbetriebnahme
8 * Je nach Modell und Ausstattung
