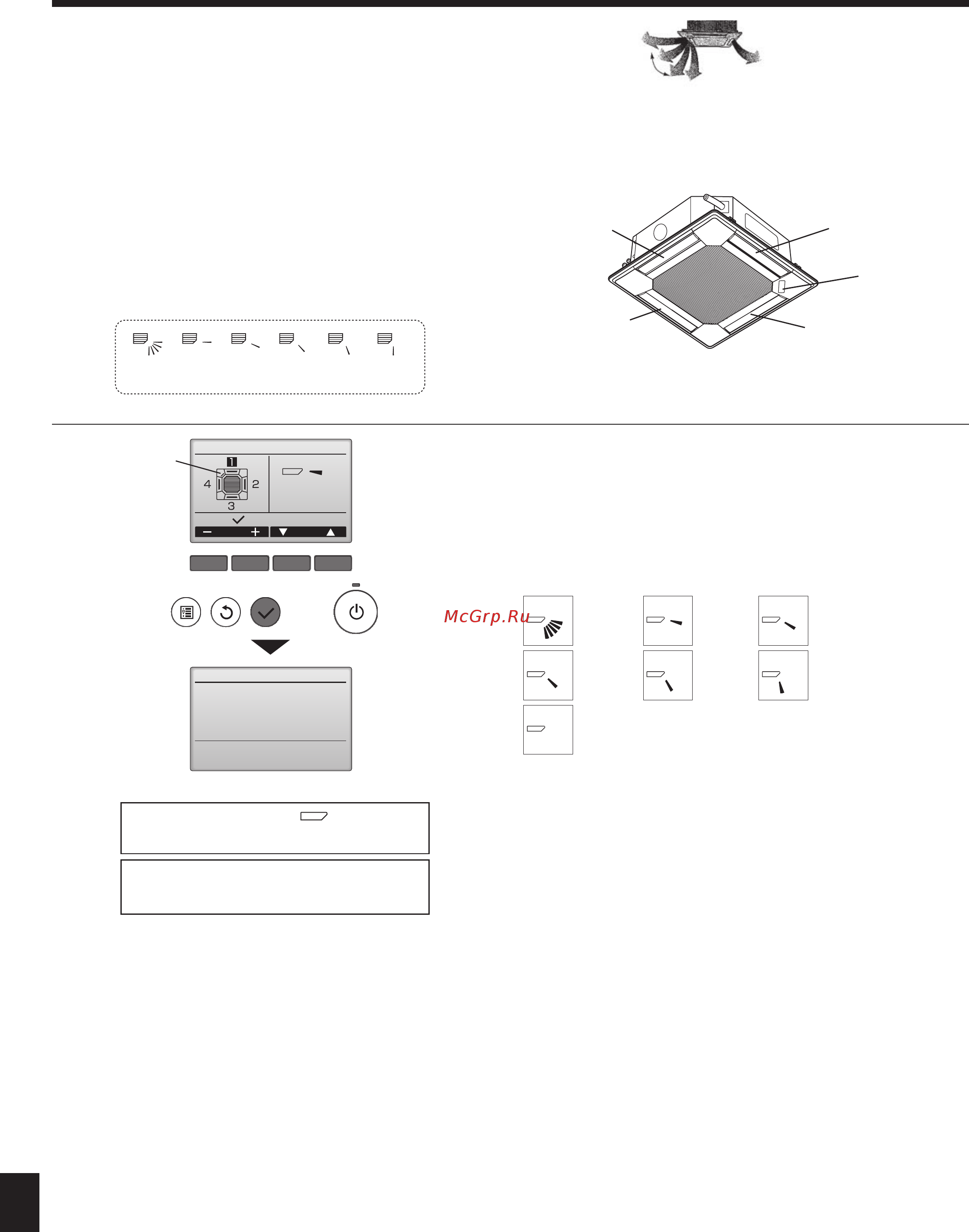

6.3.3Порядокнастройкификсированного/направленноговниз
потокавоздуха
(толькодляпроводногопультадистанционногоуправле-
нияидляпримененияPUHZ,PU(H))
•
В помощью перечисленных ниже действий можно зафиксировать на-
правление потока только для одного конкретного выпускного отверстия.
После того как положение зафиксировано, при включении кондиционера
заданное положение устанавливается только для этого отверстия. (На-
правление воздушного потока ВВЕРХ/ВНИЗ из других выпускных отверс-
тий регулируется с помощью пульта дистанционного управления.)
■
Пояснениетерминов
• "№ охладителя" и "№ изделия" - это номера, присваиваемые каж-
дому кондиционеру.
• "№ выпускного отверстия" - это номер каждого выпускного отверс-
тия кондиционера. (См. рисунок справа.)
• "Направление воздуха вверх/вниз" - это фиксируемое направление
(угол).
Сброс
горизонтально
Горизонтальный
воздушный поток
Вниз
Установка пульта
дистан-
ционного управления
Направление воздушного потока
из этого отверстия управля-
ется установкой направления
воздушного потока на пульте
дистанционного управления.
Фиксация
Направление воздушного потока из этого от-
верстия зафиксировано в нужном положении.
*
Если прямой воздушный поток создает
чрезмерное охлаждение, то для повышения
комфорта воздушный поток можно зафикси-
ровать в горизонтальном направлении.
Отверстие № 3
Отверстие № 2
Отверстие № 4
Отверстие № 1
Ярлык
MITSUBISHI
ELECTRIC
Примечание: “0” означает все отверстия.
6. Электрическиеработы
F1 F2 F3 F4
Ручная установка угла
Ручная установка угла
Выбор:
Настройка
Выпуск Угол
Есливыбранывсевыпуски, будетотобра-
жаться,когдаблоквступитвработувследую-
щ
ийраз.
Навигация по экранам
• Для возврата в Главное меню ......кнопка [МЕНЮ]
•
Для возврата к предыдущему экрану
...
кнопка [ВОЗВРАТ]
ЯРЛЫК
MITSUBISHI
ELECTRIC
Отобразятся текущие настройки угла дефлектора.
Выберите требуемые выпуски с 1 по 4 с помощью кнопки [F1] или [F2].
•
Выпуск: “1”, “2”, “3”, “4” и “1, 2, 3, 4” (все магазины).
Нажмите кнопку [F3] или [F4] для перехода между пунктами в порядке “Не ус-
тановлено (сброс)”, “Уровень 1”, “Уровень 2”, “Уровень 3”, “Уровень 4” и “Уро-
вень 5”.
Выберите желаемую настройку.
■ Настройка угла дефлектора
Нажмите кнопку [ВЫБОР], чтобы сохранить настройки.
Отобразится экран, показывающий, что передается информация о настройке.
Изменения настройки будут выполнены для выбранного выпуска.
Экран автоматически возвратиться к одному из показанных ранее видов (Уро-
вень 4) после завершения передачи.
Выполните настройку для других выпусков используя аналогичную процеду-
ру.
Уровень 1
Уровень 4
Уровень 2
Уровень 5
Не установлено
Уровень 3
Все магазины
