9
6. Electrical work
6.2. Remote controller
6.2.1. For wired remote controller
1) 2 remote controllers setting
If 2 remote controllers are connected, set one to “Main” and the other to “Sub”. For
setting procedures, refer to “Function selection of remote controller” in the opera-
tion manual for the indoor unit.
6.2.2. For wireless remote controller
1) Setting (Fig. 6-2)
1
Insert batteries.
2
Press the SET button with something sharp at the end.
MODEL SELECT
blinks and Model No. is lighted.
3
Press the temp
buttons to set the Model No.
If you mistook the operation, press the ON/OFF
button and operate again
from procedure
2
.
4
Press the SET button with something sharp at the end.
MODEL SELECT
and Model No. are lighted for 3 seconds, then turned off.
Indoor Outdoor
A
Model No.
PLA
PUH, PUHZ, SUZ 001
PU 033
2
) Automatic fan speed setting (Fig. 6-3)
It is necessary to set for wireless remote controller only when automatic fan
speed is not set at initial setting.
It is not necessary to set for wired remote controller with automatic fan speed at
initial setting.
1. Press the SET button with something sharp at the end.
Operate when display of remote controller is off.
MODEL SELECT
blinks and Model No. is lighted
A
.
2. Press the AUTO STOP
button.
blinks and setting No. is lighted
B
.
(Setting No.01: without automatic fan speed )
3. Press the temp.
buttons to set the setting No.02.
(Setting No.02:with automatic fan speed )
If you mistook the operation, press the ON/OFF
button and operate again
from procedure 2.
4. Press the SET button with something sharp at the end.
MODEL SELECT
and Model No. are lighted for 3 seconds, then turned off.
3) Assigning a remote controller to each unit (Fig. 6-4)
Each unit can be operated only by the assigned remote controller.
Make sure each pair of an indoor unit PC board and a remote controller is assigned
to the same pair No.
4)
Wireless remote controller pair number setting operation
1
Press the SET button with something sharp at the end.
Start this operation from the status of remote controller display turned off.
MODEL SELECT
blinks and Model No. is lighted.
2
Press the
min
button twice continuously. Pair No. “0” blinks.
3
Press the temp
buttons to set the pair number you want to set.
If you mistook the operation, press the ON/OFF
button and operate again
from procedure 2.
4
Press the SET button with something sharp at the end.
Set pair number is lighted for 3 seconds then turned off.
A
Pair No. of wireless remote controller Indoor PC board
0 Initial setting
1 Cut J41
2 Cut J42
3-9 Cut J41, J42
ON/OFF TEMP
RESETSET CLOCK
MODEL SELECT
FAN
VANE
TEST RUN
AUTO STOP
AUTO START
h
min
LOUVER
MODE
CHECK
ON/OFF TEMP
RESETSET CLOCK
MODEL SELECT
FAN
VANE
TEST RUN
AUTO STOP
AUTO START
h
min
LOUVER
MODE
CHECK
ON/OFF TEMP
FAN
VANE
TEST RUN
AUTO STOP
AUTO START
h
min
LOUVER
MODE
CHECK
RESETSET CLOCK
MODEL SELECT

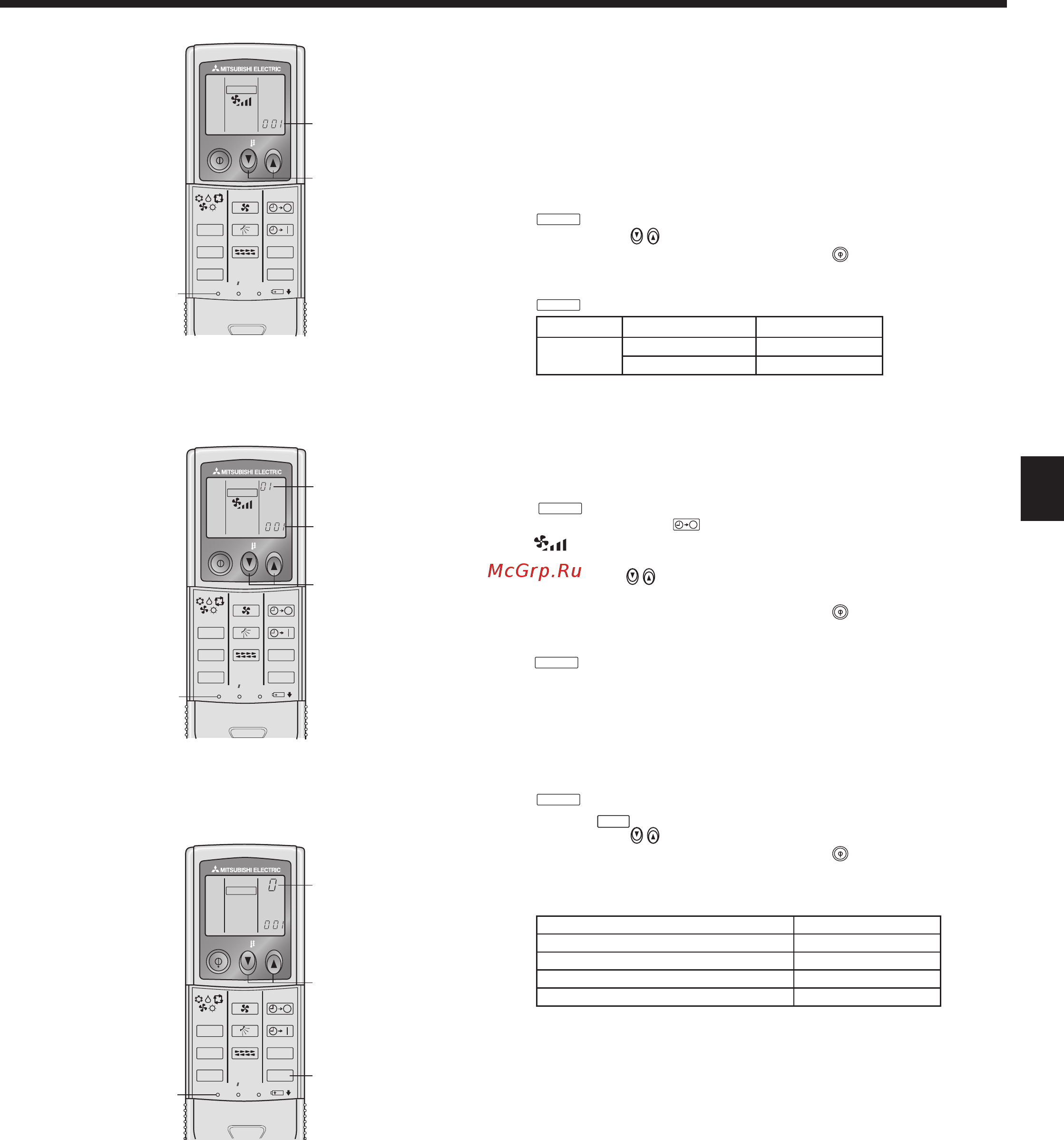

Fig. 6-2
Fig. 6-3
Fig. 6-4
01_BH79D045K08_EN.indd 9 2014/02/13 13:20:54
