213

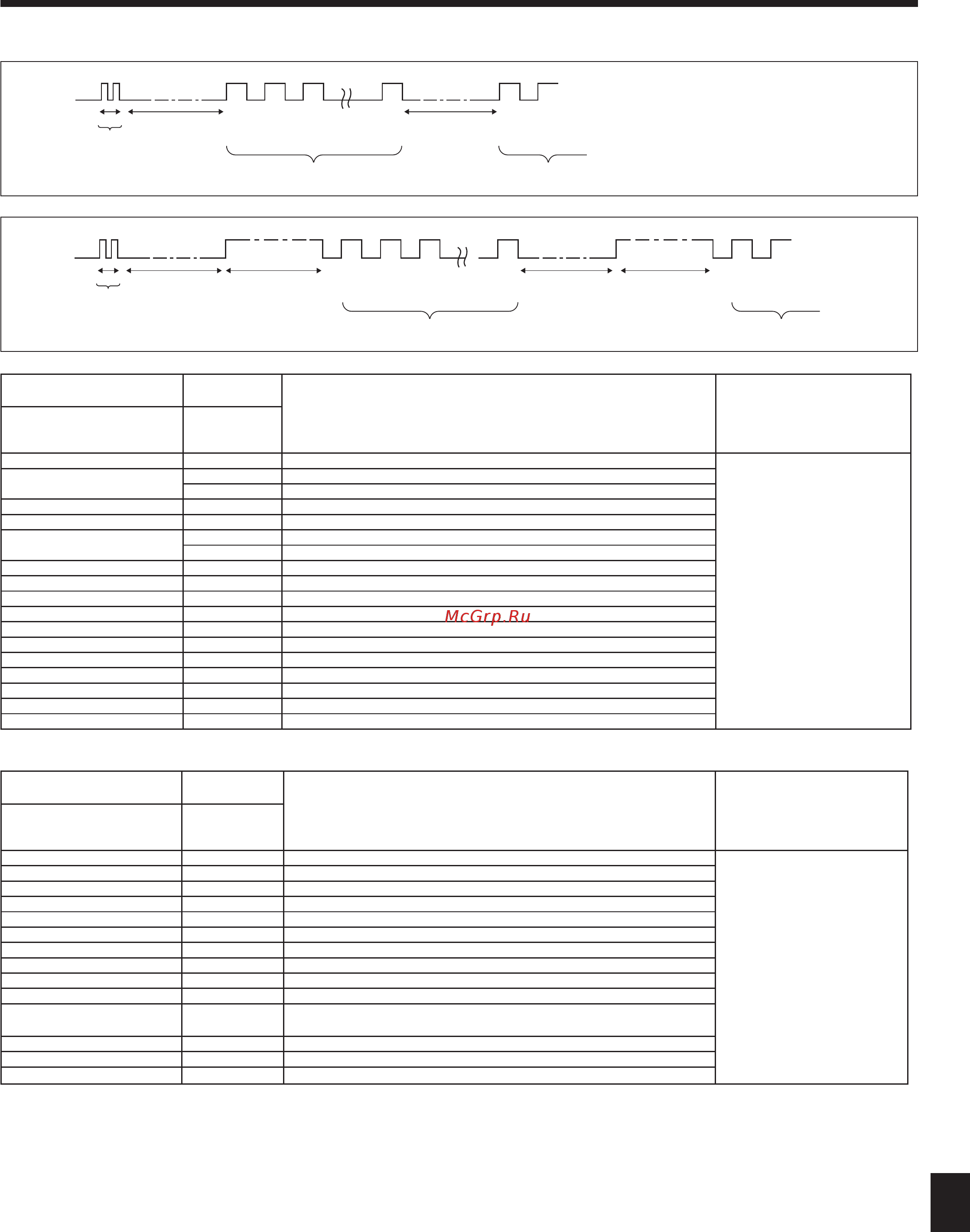

Шаблон мига-
ния РАБОЧЕГО
СВЕТОВОГО
ИНДИКАТОРА
Сигнал Сигнал Сигнал Сигнал Сигнал Сигнал Сигнал
Выкл
Ок. 2,5 сек.
Вкл
Ок. 3 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Выкл
Ок. 2,5 сек.
Вкл
Ок. 3 сек..
Вкл
0,5 сек.
Вкл
0,5 сек.
· · · Повторный
Число миганий/звуков в шаблоне указывает на код про-
верки в следующей таблице (т.е., n=5 означает “U2”)
Число миганий/звуков в шаблоне указывает на
код проверки в следующей таблице
Звуковой сигнал
[Шаблон вывода B]
Шаблон мига-
ния РАБОЧЕГО
СВЕТОВОГО
ИНДИКАТОРА
Сигнал
Сигнал Сигнал Сигнал Сигнал Сигнал Сигнал
Выкл
Ок. 2,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек.
Выкл
Ок. 2,5 сек.
Вкл
0,5 сек.
Вкл
0,5 сек..
· · · Повторный
Число миганий/звуков в шаблоне указывает на код
проверки в следующей таблице (т.е., n=5 означает “P5”)
Число миганий/звуков в шаблоне указывает на код
проверки в следующей таблице
n-ый
1-ый 2-ой 3-ий
Запускается
самопроверка
(Получен сигнал
запуска)
Звуковой сигнал
• Дополнительные сведения по кодам проверки приводятся в следующих таблицах. (беспроводного пульта дистанционного управления)
[Шаблон вывода A]
[Шаблон вывода A] Ошибки, обнаруженные внутренним прибором
беспроводного пульта дис-
танционного управления
Проводного пульта дистанци-
онного управления
Признак Примечание
Звучит сигнал/мигает
РАБОЧИЙ СВЕТОВОЙ ИНДИ-
КАТОР (Число раз)
Код проверки
1 P1 Ошибка впускного датчика
2
P2 Ошибка датчика трубы (TH2)
P9 Ошибка датчика трубы (TH5)
3 E6, E7 Ошибка связи между внутренним/наружным прибором
4 P4 Ошибка дренажного датчика/
Разъем поплавкового выключателя разомкнут
5
P5 Ошибка дренажного насоса
PA Ошибка принудительного компрессора
6 P6 Работа в режиме защиты от обледенения/перегрева
7 EE Ошибка связи между внутренним и наружным приборами
8 P8 Ошибка температуры трубы
9 E4 Ошибка получения сигнала пульта дистанционного управления
10 — —
11 — —
12 Fb
Ошибка системы управления внутренним прибором (ошибка памяти и т.д.)
14 PL Ненадлежащее функционирование контура хладагента
Нет звука E0, E3 Ошибка передачи пульта дистанционного управления
Нет звука E1, E2 Ошибка платы управления пульта дистанционного управления
Нет звука – – – – Не соответствует
[Шаблон вывода B] Ошибки, обнаруженные прибором, кроме внутреннего прибора (наружный прибор и т.д.)
беспроводного пульта дис-
танционного управления
Проводного пульта дистанци-
онного управления
Признак Примечание
Звучит сигнал/мигает РАБО-
ЧИЙ СВЕТОВОЙ ИНДИКА-
ТОР (Число раз)
Код проверки
1 E9
Ошибка связи внутреннего/наружного прибора (Ошибка передачи) (Наружный прибор)
Подробнее см. ЖК-дисплей
платы наружного контрол-
лера.
2 UP Прерывание компрессора по перегрузке по току
3 U3, U4 Размыкание/короткое замыкание термисторов наружного прибора
4 UF
Прерывание компрессора по перегрузке по току (Когда компрессор заблокирован)
5 U2
Ненормально высокая температура нагнетания/49C сработало/недостаточно хладагента
6 U1, Ud
Ненормально высокое давление (63H сработало)/Работа в режиме защиты от перегрева
7 U5 Ненормальная температура теплоотвода
8 U8 Аварийный останов вентилятора наружного прибора
9 U6
Прерывание компрессора по перегрузке по току/Неисправность в модуле электропитания
10 U7
Ненормально высокое тепло ой лричине ни3кой темлературы нагнетания
11 U9, UH
Неисправность, например, перенапряжение или недостаток напряжения и н
енормальный синхронный сигнал к главной цепи/Ошибка датчика тока
12 — —
13 — —
14 Прочее Другие ошибки (См. техническое руководство наружного прибора.)
*1 Если звуковой сигнал не прозвучит снова после первоначальных двух сигналов подтверждения приема сигнала для запуска самопроверки и РАБОЧИЙ СВЕТО-
ВОЙ ИНДИКАТОР не загорится, записей об ошибках нет.
*2 Если звуковой сигнал прозвучит три раза подряд “бип, бип, бип (0,4 + 0,4 + 0,4 сек.)” после первоначальных двух сигналов подтверждения приема сигнала для
запуска самопроверки, указанный адрес хладагента неправильный.
•
На беспроводном пульте дистанционного управления
Непрерывные звонки зуммера с области приема сигналов на внутреннем приборе.
Мигание лампочки работы
•
На проводном пульте дистанционного управления
Проверьте код, отображенный на ЖК-дисплее.
Запускается
самопроверка
(Получен сигнал
запуска)
1-ый 2-ой
1-ый 2-ой 3-ий
n-ый 1-ый 2-ой
7. Выполнениеиспытания
12_BH79D045K08_RU.indd 213 2/13/2014 9:57:56 AM
