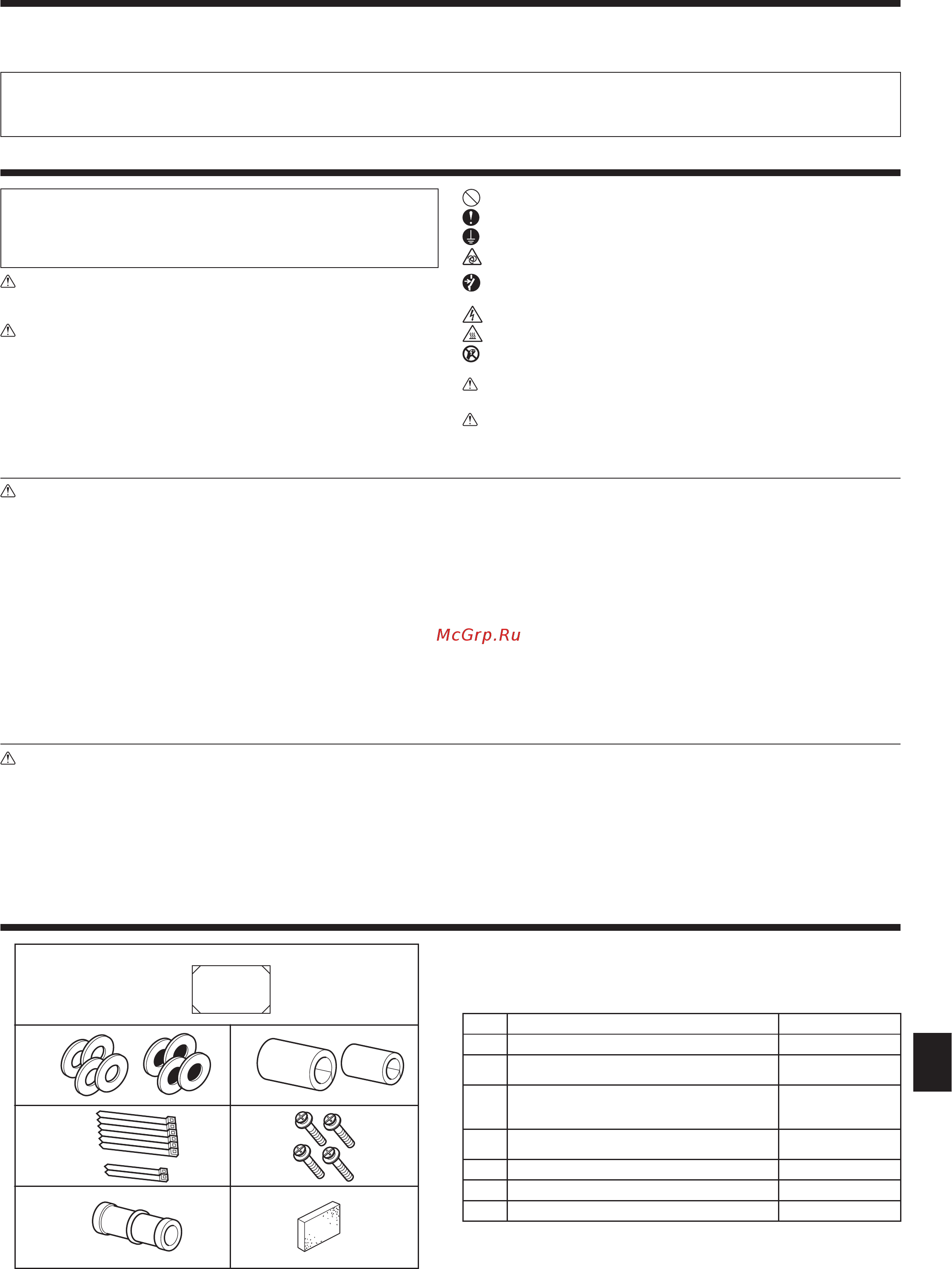

119
RU
► До установки прибора убедитесь, что Вы прочли все “Меры предо-
сторожности”.
► Пожалуйста, перед подключением данного оборудования к системе
электропитания, сообщите об этом своему поставщику электропи
-
тания или получите его разрешение.
1. Меры предосторожности
2. Установка внутреннего прибора
2.1.
Проверьте наличие дополнительных принадлеж-
ностей к внутреннему прибору (Fig. 2-1)
Внутренний прибор должен поставляться в комплекте со следующими
дополнительными принадлежностями:
Название приспособления Количество
Установочный шаблон 1
Прокладка (с изоляцией)
Прокладка (без изоляции)
4
4
Изоляция для труб (для соединения труб хладагента)
малого диаметра
большого диаметра
1
1
Лента (большая)
Лента (малая)
6
2
Винт с прокладкой (М5 × 25) для установки решетки 4
Соединительная муфта для дренажа 1
Изоляция 1
Fig. 2-1
Содержание
Предупреждение:
Описывает меры предосторожности, необходимые для предотвращения
получения травмы или гибели пользователя.
Осторожно:
Описывает меры предосторожности, необходимые для предотвращения
повреждения прибора.
После окончания установочных работ проинструктируйте пользователя относительно правил
эксплуатации и обслуживания аппарата, а также ознакомьте с разделом “Мера предосто-
рожности” в соответствии с информацией, приведенной в Руководстве по использованию
аппарата, и выполните тестовый прогон аппарата для того, чтобы убедиться, что он работает
нормально. Обязательно передайте пользователю на хранение экземпляры Руководства
по установке и Руководства по эксплуатации. Эти Руководства должны быть переданы и
последующим пользователям данного прибора.
: Указывает действие, которое следует избегать.
: Указывает на важную инструкцию.
: Указывает, что данная часть должна быть заземлена.
: Указывает на необходимость проявлять осторожность по отношению к
вращающимся частям.
: Указывает на необходимость отключения главного выключателя перед
проведением техобслуживания.
: Опасайтесь электрошока.
: Опасайтесь горячих поверхностей.
ELV
: При проведении техобслуживания отключите электропитание как внут-
реннего, так и наружного прибора.
Предупреждение:
Внимательно прочтите текст на этикетках главного прибора.
Осторожно:
Устройства данного класса доступны только для специалистов.
Устанавливайте внутренний прибор на высоте не менее 2,5 м от пола или
уровня грунта.
Предупреждение:
•
Обратитесь к дилеру или квалифицированному технику для выполнения
установки кондиционера воздуха.
• Запрещается самостоятельный ремонт или перемещение прибора.
• Устанавливайте прибор в месте, способном выдержать его вес.
• Используйте для проводки указанные кабели. Убедитесь, что кабели
надежно соединены, а оконечные соединения не натянуты. Никогда не
соединяйте кабели внахлест (если иное не указано в прилагаемой доку
-
ментации). Несоблюдение этих инструкций может привести к перегреву
или возгоранию.
•
Используйте только те дополнительные принадлежности, на которые имеется
разрешение от Mitsubishi Electric; для их установки обращайтесь к дилеру или
уполномоченному специалисту по установке.
• Не прикасайтесь к лопастям теплообменника.
• Устанавливайте кондиционер согласно инструкциям, приведенным в
данном Руководстве по установке.
•
Все электроработы должны выполняться квалифицированным электриком, име-
ющим соответствующую лицензию, в соответствии с местными нормативами.
• Установку необходимо выполнять в соответствии с действующими
правилами электробезопасности.
• Если кондиционер установлен в небольшом помещении, необходимо
принять меры для предотвращения концентрации хладагента свыше
безопасных пределов в случае утечки хладагента.
• Поврежденный кабель из комплекта поставки должен быть заменен в
целях безопасности производителем, сервисным агентом или лицами,
обладающими необходимой квалификацией.
•
Вырубленные грани отпресованных деталей могут нанести травмы - порезы и т.д.
Просим установщиков надевать защитную одежду, например, перчатки и т.д.
•
При монтаже или перемещении, а также при обслуживании кондиционера
используйте только указанный хладагент (R410A) для заполнения трубоп
-
роводов хладагента. Не смешивайте его ни с каким другим хладагентом и
не допускайте наличия воздуха в трубопроводах.
Наличие воздуха в трубопроводах может вызывать скачки давления, в
результате которых может произойти взрыв или другие повреждения.
Использование любого хладагента, отличного от указанного для этой системы,
вызовет механическое повреждение, сбои в работе системы, или выход устройс
-
тва из строя. В наихудшем случае, это может послужить серьезной преградой к
обеспечению безопасной работы этого изделия.
Осторожно:
• При использовании хладагента R410A или R407C следует заменить ус
-
тановленные ранее трубы хладагента.
• Используйте эфирное масло или алкилбензин (в небольших количествах) в
качестве охлаждающего масла для смазывания раструбных и фланцевых
трубных соединений при использовании хладагента R410A или R407C.
• Не используйте кондиционер воздуха в местах содержания продуктов, домаш
-
них животных, растений, точных приборов или предметов искусства.
• Не используйте кондиционер воздуха в особых условиях.
• Заземлите прибор.
• Установите прерыватель цепи, если требуется.
• Используйте сетевой кабель достаточной мощности напряжения.
• Используйте прерыватель цепи и предохранитель указанной мощности.
• Не прикасайтесь к выключателям мокрыми руками.
• Не прикасайтесь к трубам хладагента во время работы и сразу после
выключения прибора.
• Не используйте кондиционер воздуха, если его панели и крышки сняты.
• Не отключайте питание немедленно после выключения прибора.
Примечание:
В этом руководстве по использованию аппарата фраза “проводной пульт дистанционного управления” относится к пульту дистанционного управления PAR-
31MAA.
Сведения о других пультах дистанционного управления приводятся в руководстве по установке или руководстве по начальным настройкам, находящемся в
этих коробках.
1. Меры предосторожности..................................................................... 119
2. Установка внутреннего прибора .........................................................
119
3. Труба хладагента и дренажная труба ................................................
121
4. Электрические работы ........................................................................
123
5. Установка вентиляционной решетки ..................................................
127
6. Выполнение испытания
.......................................................................130
