125
RU
4. Электрические работы
4.4. Подсоединение пульта дистанционного
управления, кабелей передачи внутри и
снаружи (Fig. 4-3)
• Подсоедините внутренний прибор ТВ5 к внешнему прибору ТВ3 (неполяризо-
ванный двужильный провод).
“S” на внутреннем приборе ТВ5 - это соединение экранированного провода.
Технические условия соединения кабелей указаны в руководстве по установке
наружного прибора.
• Установите пульт дистанционного управления, следуя инструкциям, приведен
-
ным в поставленном вместе с ним руководстве.
• Подсоедините кабель передачи пульта дистанционного управления в пределах
10 м с помощью 0,75 мм
2
. Если расстояние превышает 10 м, используйте для
соединения кабель 1,25 мм
2
.
Пульт дистанционного управления “MA”
• Подсоедините “1” и “2” на TB15 внутреннего блока кондиционера к Пульт
дистанционного управления “MA”. (Неполяризованный 2-жильный кабель)
• Между 1 и 2 постоянный ток 9 - 13 В (Пульт дистанционного управления
“MA”)
Пульт дистанционного управления “M-NET”
• Подсоедините “M1” и “M2” на TB5 внутреннего блока кондиционера к Пульт дис
-
танционного управления “M-NET”. (Неполяризованный 2-жильный кабель)
• Между M1 и M2 постоянный ток 24 - 30 В (Пульт дистанционного управления
“M-NET”)
Беспроводной пульт дистанционного управления (при установке беспровод-
ного ресивера сигналов)
• Подсоедините провод беспроводной ресивера сигналов (9-полюсный кабель)
к CN90 платы контроллера внутреннего прибора.
• При управлении более чем двумя при борами от одного пульта дистанционного
управления подсоедините каждую пару TB15 к проводу с тем же номеров.
• Порядок изменения настроек номера пары приведен в Руководстве по уста
-
новке, поставляемом с беспроводным пультом дистанционного управления.
(По умолчанию в настройках внутреннего прибора и беспроводного пульта
дистанционного управления номер пары установлен на 0).
Блок выводов для внутреннего кабела передачи
Блок выводов для внешнего кабеля передачи (M1(A), M2(B),
(S))
Пульт дистанционного управления
беспроводной ресивер сигналов
беспроводной пульт дистанционного управления

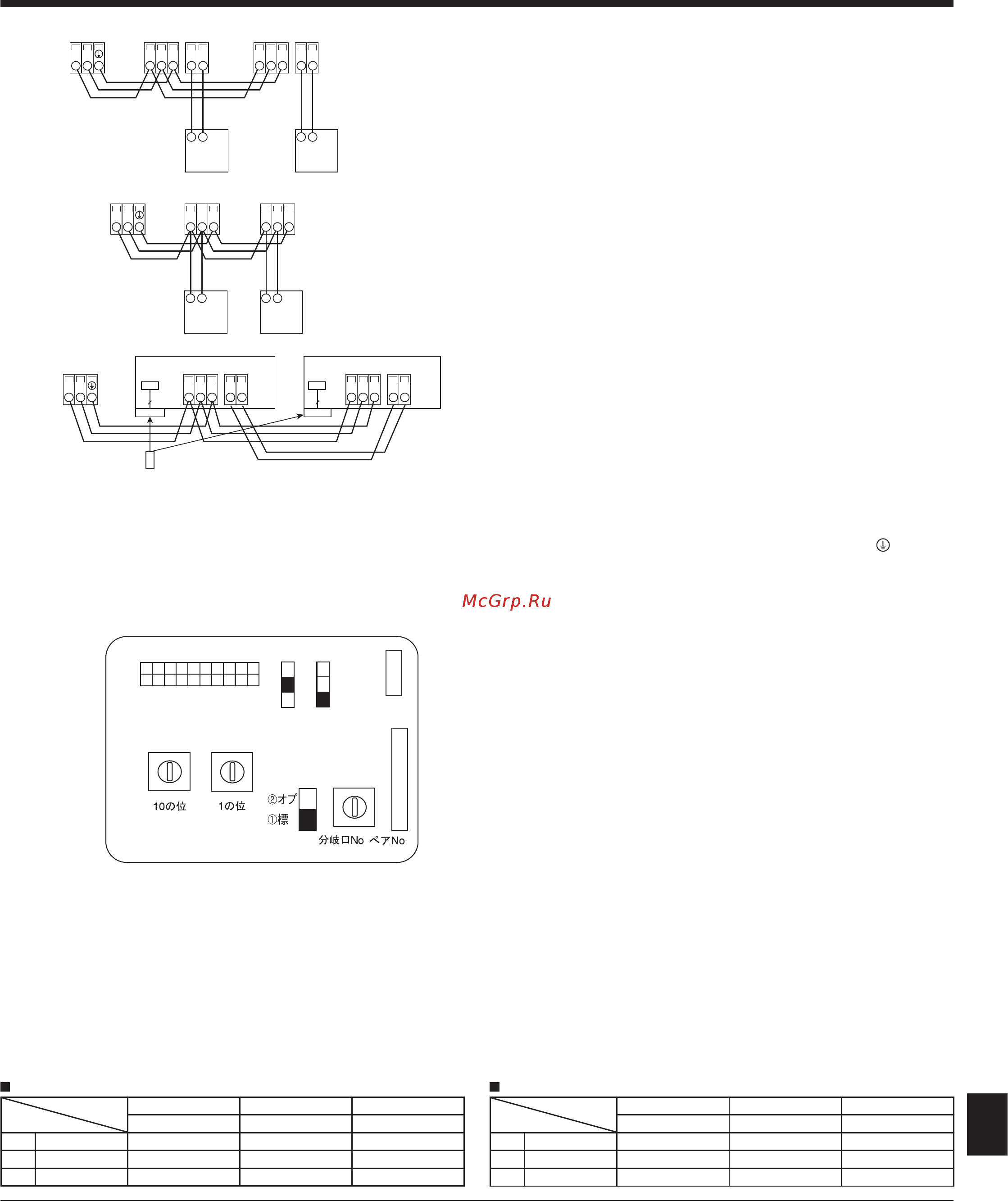

Fig. 4-3
TB5 TB15 TB5 TB15
SM1M2 SM1M2
TB3
M1M2 2121
TB5 TB5
SM1M2 SM1M2
TB3
M1M2
TB5
CN90
Pair No.
0
Pair No.
0
Pair No.
0
99
CN90
TB15 TB5 TB15
SM1M2 SM1M2
TB3
M1M2 2121
4.6. Установка переключателей при высоком по-
толке или при именении числа выходов возду-
ха (Fig. 4-4)
Данный прибор позволяет регулировать скорость воздушного потока и скорость
работы вентилятора с помощью переключателя SWA/SWB (ползунковый пере-
ключатель). В таблице ниже выберите соответствующие параметры установки,
в соответствии с местоположением прибора.
* Убедитесь, что переключатель SWA/SWB установлен, иначе могут возникнуть
проблемы с охлаждением/обогревом.
PLFY-P20-P80VBM
SWA
SWB
Бесшумный Стандарт Высокий потолок
4 направления
2,5 м 2,7 м 3,5 м
3 направления
2,7 м 3,0 м 3,5 м
2 направления
3,0 м 3,3 м 3,5 м
4.7. Определение температуры в помещении встро-
енным датчиком пульта дистанционного управ-
ления (Fig. 4-4)
Если Вы желаете определять температуру в помещении с помощью датчика,
встроенного в пульт дистанционного управления, установите SW1-1 на щите
управления в положение “ВКЛ”. Установка в соответствующее положение SW1-
7 и SW1-8 также предоставит возможность регулировать поток воздуха в те
периоды, когда термометр отопления установлен на “ВЫКЛ.”
PLFY-P100, P125VBM
SWA
SWB
Бесшумный Стандарт Высокий потолок
4
направления
2,7 м 3,2 м 4,5 м
3
направления
3,0 м 3,6 м 4,5 м
2
направления
3,3 м 4,0 м 4,5 м
4.5. Установка адресов (Fig. 4-4)
(Убедитесь, что при выполнении этой работы подача электроэнергии отключена.)
• Имеются два способа установки повортного переключателя: установка адресов
от 1 до 9 и свыше 10, и установка номеров ветвей.
Установка адресов
Пример: Если адрес “3”, оставьте SW12 (для свыше 10) на “0” и сопоставьте
SW11 (для 1 – 9) с “3”.
Как установить номера отделений SW14 (Только для серии R2)
Номер ветвей, присвоенный каждому внутреннему прибору представляет собой номер
порта контроллера двоичного кода, к которому подключен внутренний прибор.
Оставьте значение “0” на установках, отличных от серии R2.
•
Все поворотные переключатели настраиваются на заводе на “0”. Эти переключатели
могут использоваться для задания адресов и номеров ответвлений труб по желанию.
• Определение адресов внутреннего прибора меняется при нахождении системы
на сборочной площадке. Установите их с помощью справочника.
Адресный щит
Fig. 4-4
SW14
SW11
SW12
12345678910
ON
OFF
SW1
SWC
CN82
CN43
3
2
SWA
1
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
(10ths DIGIT)
(1s DIGIT)
./
.
(BRANCH No.)
2
3
SWB
4
ADDRESS
