177
°C
°C
TIME SUN
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
Day of the week and
time display
TIME SUN
Day of the week Setting
Time Setting
4. Установка дня недели и времени
°C
°C
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
˚F˚C
TIMER
MON
OFF
WEEKLY
SUN MON TUE WED THU FRI SAT
WEEKLY
˚F˚C
˚C
TIME SUN
Выбор функции Установка дня/времени
Стандартные экраны управления
OFF ON
Монитор таймера Настройка таймера
5. Эксплуатация

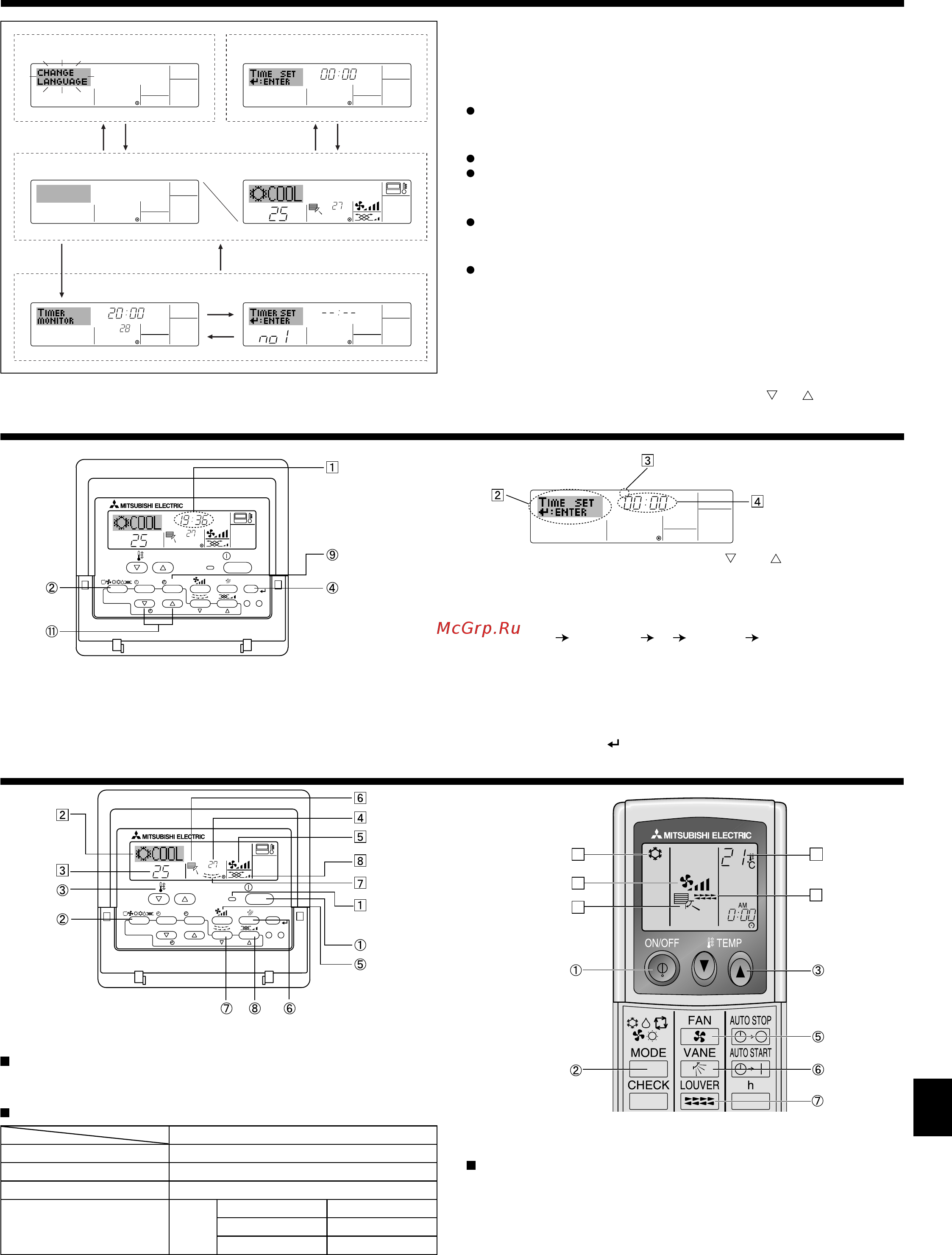

3. Конфигурация дисплея
<Типы экранов отображения>
Настройку языка дисплея можно изменить на русский язык при
помощи выбора функции на пульте дистанционного управления.
См. пункт [4]-1, раздела 8 для изменения установки языка.
Начальный установленный язык – английский.
Выбор функции:
Устанавливает доступные функции и диапазоны
для пульта дистанционного управления (функции
таймера, ограничения операций и т.д.)
Установка дня/времени: Настраивает текущий день недели или время.
Стандартные экраны управления:
Отображает и определяет рабочее состояние
систем кондиционирования
воздуха.
Монитор таймера:
Отображает текущие настройки таймера
(недельный таймер, простой таймер или таймер
автоматического включения или отключения).
Настройка таймера:
Настраивает работу любого таймера
(недельный таймер, простой таймер или таймер
автоматического включения или отключения).
<Изменение экрана>
Для перехода к
A
: Удерживайте в течение 2 секунд нажатыми кнопку выбора
режима и кнопку включения/выключения таймера “On/Off”.
Для перехода к
B
: Нажмите кнопку таймера “Menu”.
Для перехода к
C
: Нажмите кнопку выбора режима (Return).
Для перехода к
D
: Нажмите кнопки установки времени ( или ).
1. Нажмите кнопку настройки времени или 1 для включения
отображения на дисплее
2
.
2. Нажмите кнопку включения/выключения таймера “On/Off” (установка дня)
9
для установки дня недели.
* Каждое нажатие кнопки переключает день, как показано на
3
:
Sun (Вск) Mon (Пнд) ... Fri (Птн) Sat (Сбт).
3. Нажмите соответствующую кнопку настройки времени
1
для установки времени.
* Пока вы удерживаете кнопку нажатой (в
4
), временные
интервалы сначала будут иметь приращение по минуте, затем
по десять минут, а после этого по одному часу.
4. После выполнения соответствующих настроек в действиях 2и 3 нажмите
кнопку “Filter” (Фильтр)
4
для сохранения значений.
Индикатор дня
недели и часов
Установка дня недели
Установка времени
Примечание:
День недели не будет отображаться, если функция часов отключена на
дисплее выбора функции (Function Selection).
5.1. Включение/Выключение
<Для начала работы>
Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.)
1
.
• Загорится лампа включения
1
и индикатор дисплея.
Примечание:
После перезапуска устройства устанавливаются следующие параметры:
Настройки пульта дистанционного управления
Режим Последняя настройка
Настройка температуры Последняя настройка
Скорость вращения вентилятора
Последняя настройка
Воздушный поток (вверх/ вниз)
Режим
COOL или DRY
Горизонт. выходное отверстие *1
HEAT
Последняя настройка *2
FAN
Горизонт. выходное отверстие *1
*1 В зависимости от типа внутреннего прибора могут быть применены последние настройки.
*2 В случае неустойчивости последней настройки поток воздуха может быть Вниз 4 в
зависимости от типа внутреннего прибора.
2
6
5
7
3
A
DC
CB
B
<Для останова операции>
Нажмите еще раз кнопку “ON/OFF” (ВКЛ./ВЫКЛ.)
1
.
• Будут отключены лампа включения
1
и индикатор дисплея.
Примечание:
Даже при немедленном нажатии кнопки ON/OFF (Вкл./Выкл.) после остановки
работы кондиционер воздуха не включиться в течение трех минут.
Это предотвращает повреждение внутренних деталей.
