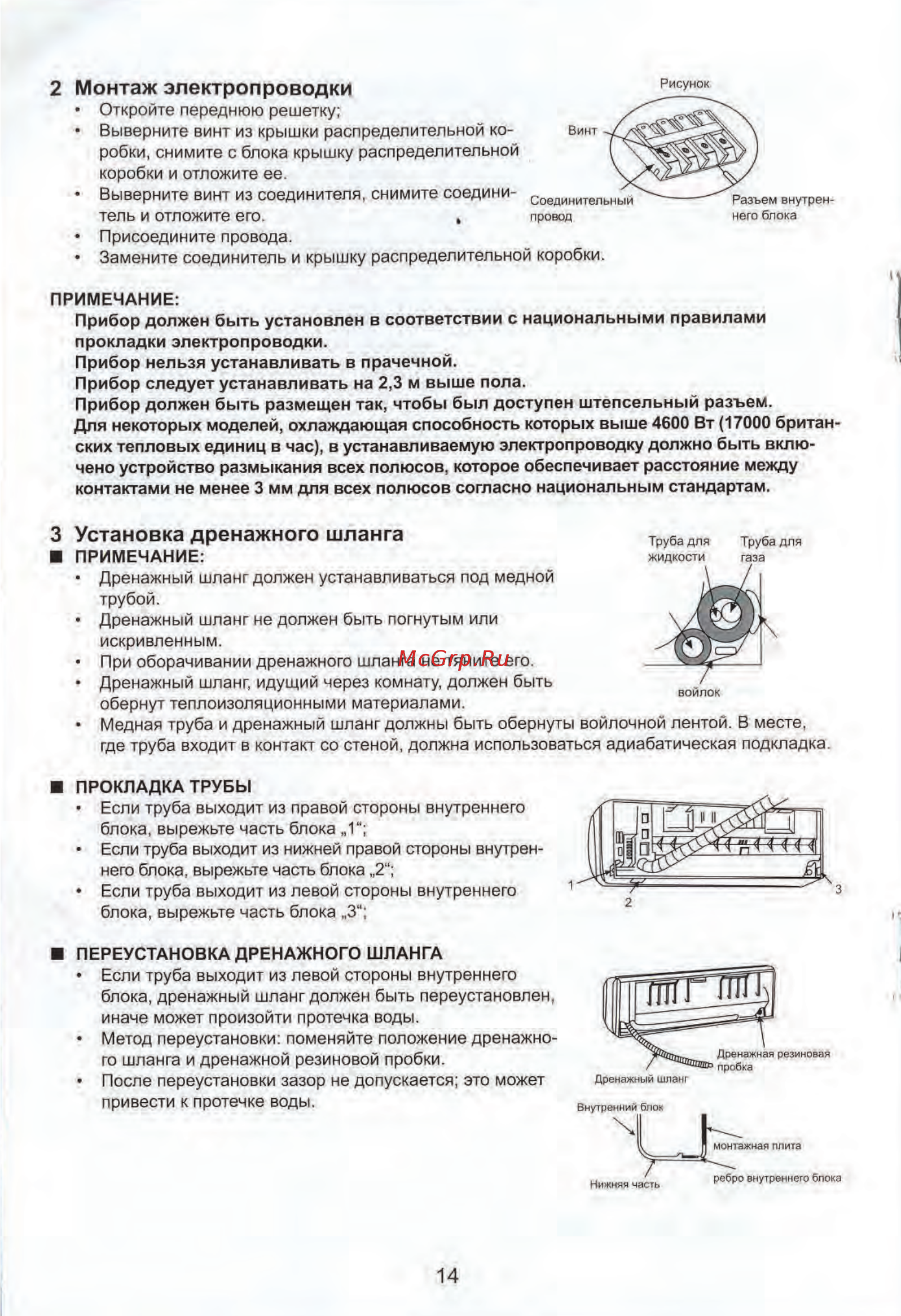

2 Монтаж электропроводки рисун Откройте переднюю решетку Выверните винт из крышки распределительной ко Винт робки снимите с блока крышку распределительной I коробки и отложите ее Выверните винт из соединителя снимите соединитель и отложите его провод Присоедините провода Замените соединитель и крышку распределительной коробки разъем внутреннега блока ПРИМЕЧАНИЕ Прибор должен быть установлен в соответствии с национальными правилами прокладки электропроводки Прибор нельзя устанавливать в прачечной Прибор следует устанавливать на 2 3 м выше пола Прибор должен быть размещен так чтобы был доступен штепсельный разъем Для некоторых моделей охлаждающая способность которых выше 4600 Вт 17000 британ ских тепловых единиц в час в устанавливаемую электропроводку должно быть вклю чено устройство размыкания всех полюсов которое обеспечивает расстояние между контактами не менее 3 мм для всех полюсов согласно национальным стандартам 3 Установка дренажного шланга ПРИМЕЧАНИЕ Дренажный шланг должен устанавливаться под медной трубой Дренажный шланг не должен быть погнутым или искривленным При оборачивании дренажного шланга не тяните его Дренажный шланг идущий через комнату должен быть обернут теплоизоляционными материалами Медная труба и дренажный шланг должны быть обернуты войлочной лентой В месте где труба входит в контакт со стеной должна использоваться адиабатическая подкладка ПРОКЛАДКА ТРУБЫ Если труба выходит из правой стороны внутреннего блока вырежьте часть блока 1 Если труба выходит из нижней правой стороны внутрен него блока вырежьте часть блока 2 Если труба выходит из левой стороны внутреннего блока вырежьте часть блока 3 ПЕРЕУСТАНОВКА ДРЕНАЖНОГО ШЛАНГА Если труба выходит из левой стороны внутреннего блока дренажный шланг должен быть переустановлен иначе может произойти протечка воды Метод переустановки поменяйте положение дренажно го шланга и дренажной резиновой пробки После переустановки зазор не допускается это может привести к протечке воды 14
