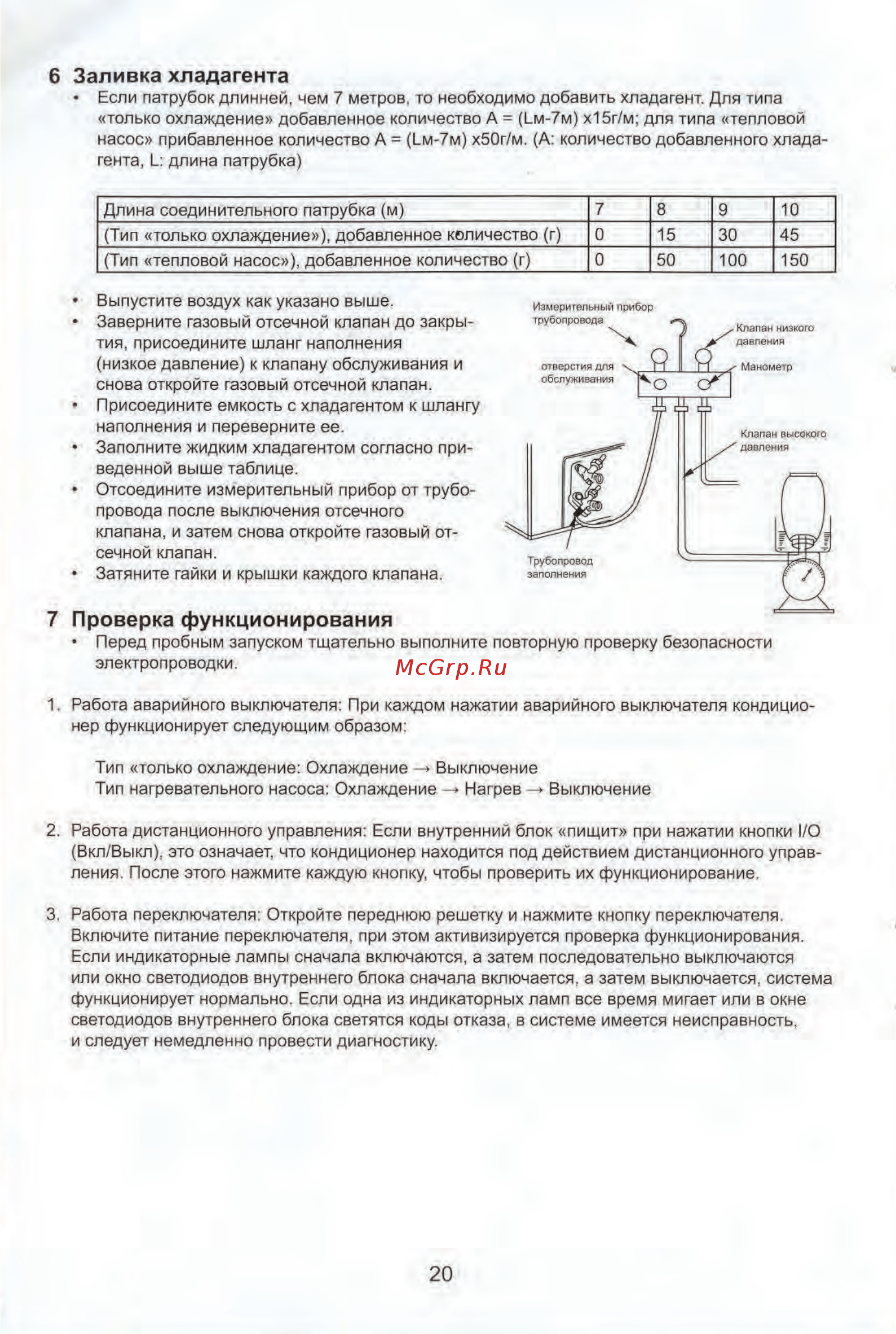

6 Заливка хладагента Если патрубок длинней чем 7 метров то необходимо добавить хладагент Для типа только охлаждение добавленное количество А 1м 7м х15г м для типа тепловой насос прибавленное количество А Цм 7м х50г м А количество добавленного хлада гента Ь длина патрубка Длина соединительного патрубка м Тип только охлаждение добавленное количество г Тип тепловой насос добавленное количество г 7 8 0 0 15 50 9 30 100 10 45 150 Выпустите воздух как указано выше Заверните газовый отсечной клапан до закры тия присоедините шланг наполнения низкое давление к клапану обслуживания и снова откройте газовый отсечной клапан Присоедините емкость с хладагентом к шлангу наполнения и переверните ее Заполните жидким хладагентом согласно при веденной выше таблице Отсоедините измерительный прибор от трубо провода после выключения отсечного клапана и затем снова откройте газовый от сечной клапан Затяните гайки и крышки каждого клапана 7 Проверка функционирования Перед пробным запуском тщательно выполните повторную проверку безопасности электропроводки 1 Работа аварийного выключателя При каждом нажатии аварийного выключателя кондицио нер функционирует следующим образом Тип только охлаждение Охлаждение Выключение Тип нагревательного насоса Охлаждение Нагрев Выключение 2 Работа дистанционного управления Если внутренний блок пищит при нажатии кнопки I O Вкл Выкл это означает что кондиционер находится под действием дистанционного управ ления После этого нажмите каждую кнопку чтобы проверить их функционирование 3 Работа переключателя Откройте переднюю решетку и нажмите кнопку переключателя Включите питание переключателя при этом активизируется проверка функционирования Если индикаторные лампы сначала включаются а затем последовательно выключаются или окно светодиодов внутреннего блока сначала включается а затем выключается система функционирует нормально Если одна из индикаторных ламп все время мигает или в окне светодиодов внутреннего блока светятся коды отказа в системе имеется неисправность и следует немедленно провести диагностику 20
