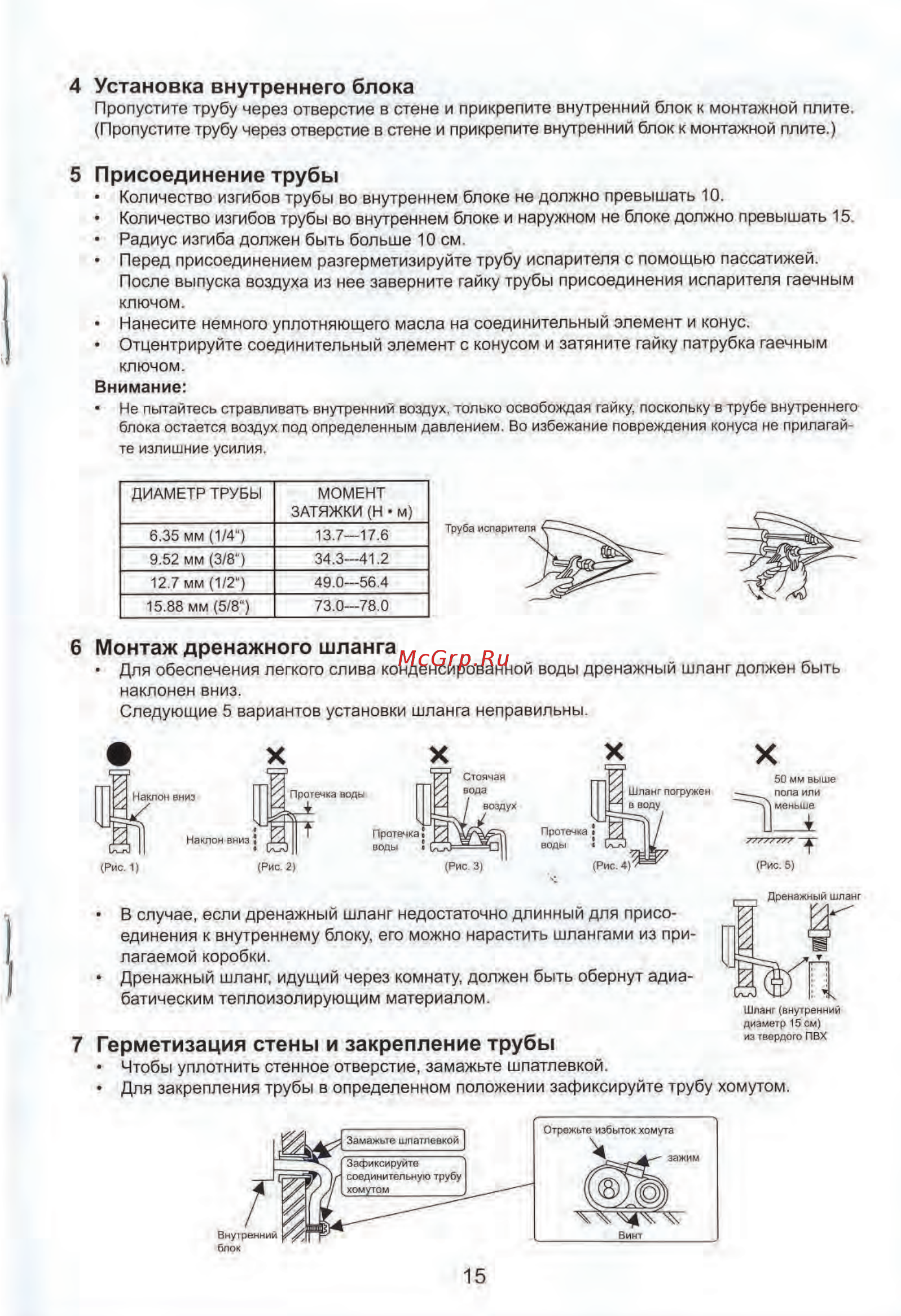

4 Установка внутреннего блока Пропустите трубу через отверстие в стене и прикрепите внутренний блок к монтажной плите Пропустите трубу через отверстие в стене и прикрепите внутренний блок к монтажной плите 5 Присоединение трубы Количество изгибов трубы во внутреннем блоке не должно превышать 10 Количество изгибов трубы во внутреннем блоке и наружном не блоке должно превышать 15 Радиус изгиба должен быть больше 10 см Перед присоединением разгерметизируйте трубу испарителя с помощью пассатижей После выпуска воздуха из нее заверните гайку трубы присоединения испарителя гаечным ключом Нанесите немного уплотняющего масла на соединительный элемент и конус Отцентрируйте соединительный элемент с конусом и затяните гайку патрубка гаечным ключом Внимание Не пытайтесь стравливать внутренний воздух только освобождая гайку поскольку в трубе внутреннего блока остается воздух под определенным давлением Во избежание повреждения конуса не прилагай те излишние усилия ДИАМЕТР ТРУБЫ МОМЕНТ ЗАТЯЖКИ Н м 6 35 мм 1 4 13 7 17 6 9 52 мм 3 8 34 3 41 2 127 мм 1 2 40 0 56 4 15 38 мм 5 8 73 0 78 0 6 Монтаж дренажного шланга Для обеспечения легкого слива конденсированной воды дренажный шланг должен быть наклонен вниз Следующие 5 вариантов установки шланга неправильны В случае если дренажный шланг недостаточно длинный для присо единения к внутреннему блоку его можно нарастить шлангами из при лагаемой коробки Дренажный шланг идущий через комнату должен быть обернут адиа батическим теплоизолирующим материалом Герметизация стены и закрепление трубы Шланг внутренний диаметр 15 см из твердого ПВХ Чтобы уплотнить стенное отверстие замажьте шпатлевкой Для закрепления трубы в определенном положении зафиксируйте трубу хомутом 15
