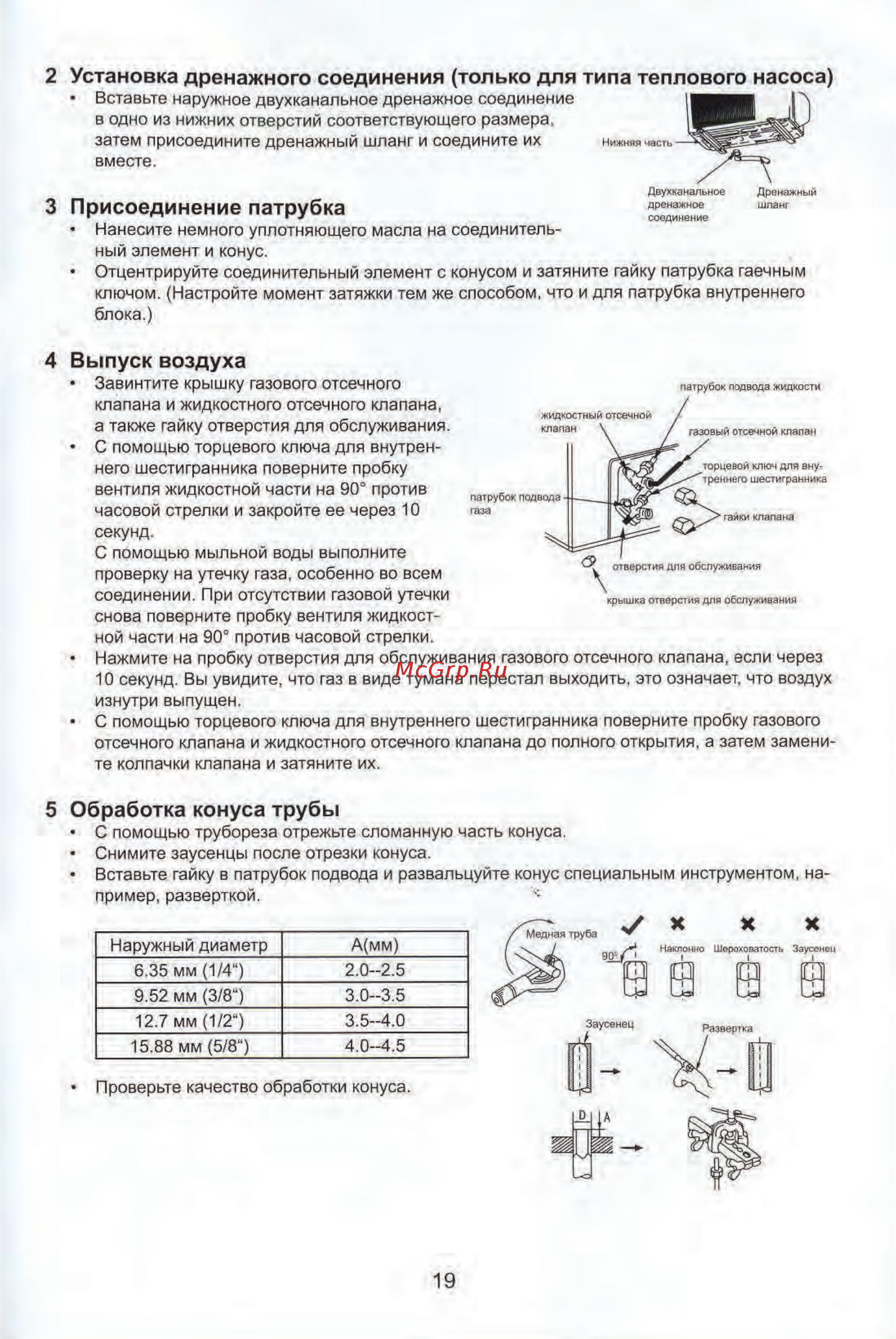

2 Установка дренажного соединения только для типа теплового насоса Вставьте наружное двухканальное дренажное соединение в одно из нижних отверстий соответствующего размера затем присоедините дренажный шланг и соедините их нтняяшиь вместе Л Двухканальное Дренажный шла г 3 Присоединение патрубка Нанесите немного уплотняющего масла на соединитель ный элемент и конус Отцентрируйте соединительный элемент с конусом и затяните гайку патрубка гаечным ключом Настройте момент затяжки тем же способом что и для патрубка внутреннего блока 4 Выпуск воздуха Завинтите крышку газового отсечного клапана и жидкостного отсечного клапана а также гайку отверстия для обслуживания С помощью торцевого ключа для внутрен него шестигранника поверните пробку вентиля жидкостной части на 90 против часовой стрелки и закройте ее через 10 секунд С помощью мыльной воды выполните проверку на утечку газа особенно во всем соединении При отсутствии газовой утечки снова поверните пробку вентиля жидкост ной части на 90 против часовой стрелки Нажмите на пробку отверстия для обслуживания газового отсечного клапана если через 10 секунд Вы увидите что газ в виде тумана перестал выходить это означает что воздух изнутри выпущен С помощью торцевого ключа для внутреннего шестигранника поверните пробку газового отсечного клапана и жидкостного отсечного клапана до полного открытия а затем замени те колпачки клапана и затяните их 5 Обработка конуса трубы С помощью трубореза отрежьте сломанную часть конуса Снимите заусенцы после отрезки конуса Вставьте гайку в патрубок подвода и развальцуйте конус специальным инструментом на пример разверткой Наружный диаметр 6 35 мм 1 4 9 52 мм 3 8 12 7 мм 1 2 15 88 мм 5 8 А мм 2 0 2 5 3 0 3 5 3 5 4 0 4 0 4 5 Проверьте качество обработки конуса 19
