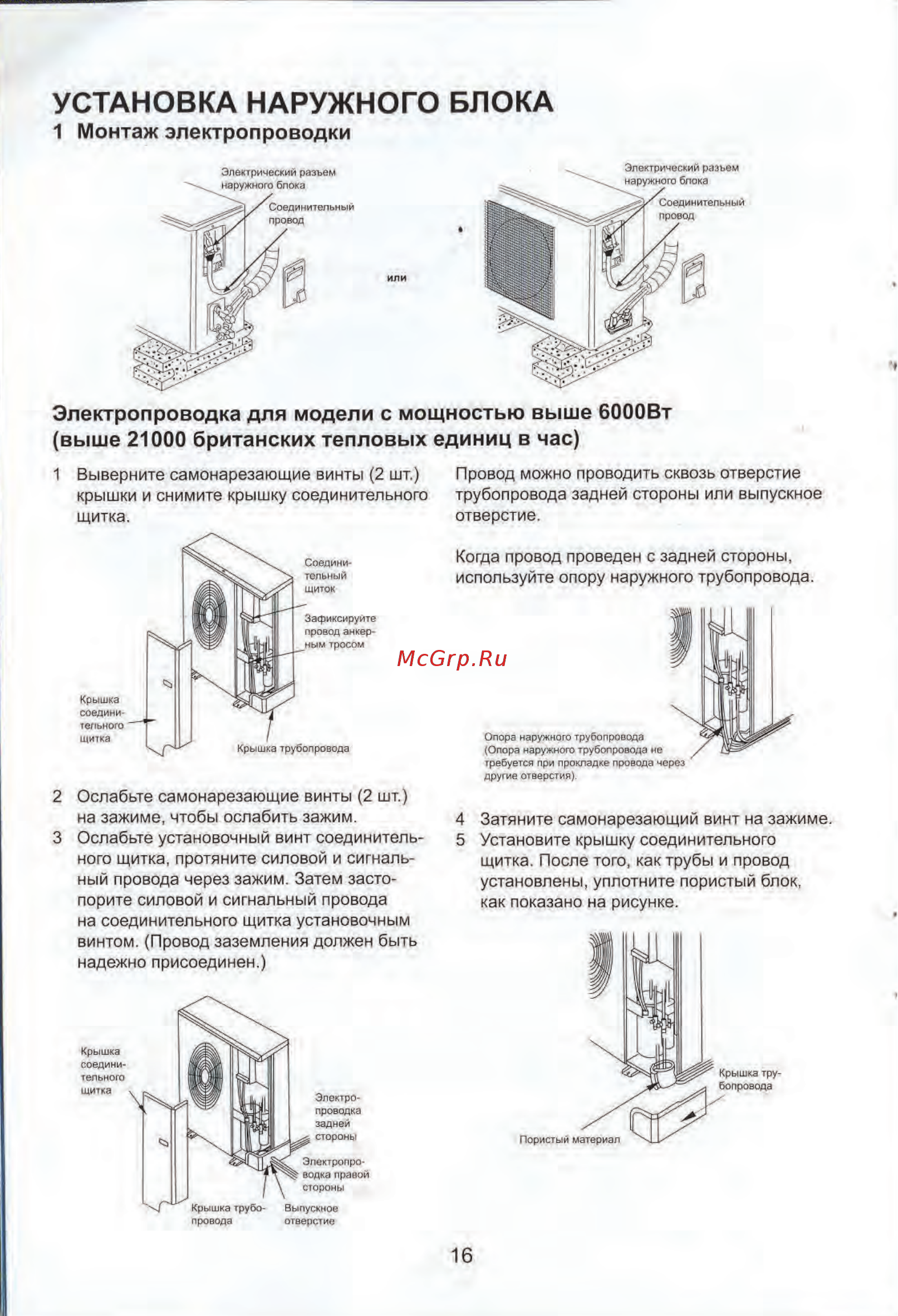

УСТАНОВКА НАРУЖНОГО БЛОКА 1 Монтаж электропроводки Электропроводка для модели с мощностью выше 6000Вт выше 21000 британских тепловых единиц в час 1 Выверните самонарезающие винты 2 шт крышки и снимите крышку соединительного щитка Провод можно проводить сквозь отверстие трубопровода задней стороны или выпускное отверстие Когда провод проведен с задней стороны используйте опору наружного трубопровода 2 Ослабьте самонарезающие винты 2 шт на зажиме чтобы ослабить зажим 3 Ослабьте установочный винт соединитель ного щитка протяните силовой и сигналь ный провода через зажим Затем засто порите силовой и сигнальный провода на соединительного щитка установочным винтом Провод заземления должен быть надежно присоединен 4 Затяните самонарезающий винт на зажиме 5 Установите крышку соединительного щитка После того как трубы и провод установлены уплотните пористый блок как показано на рисунке 16
