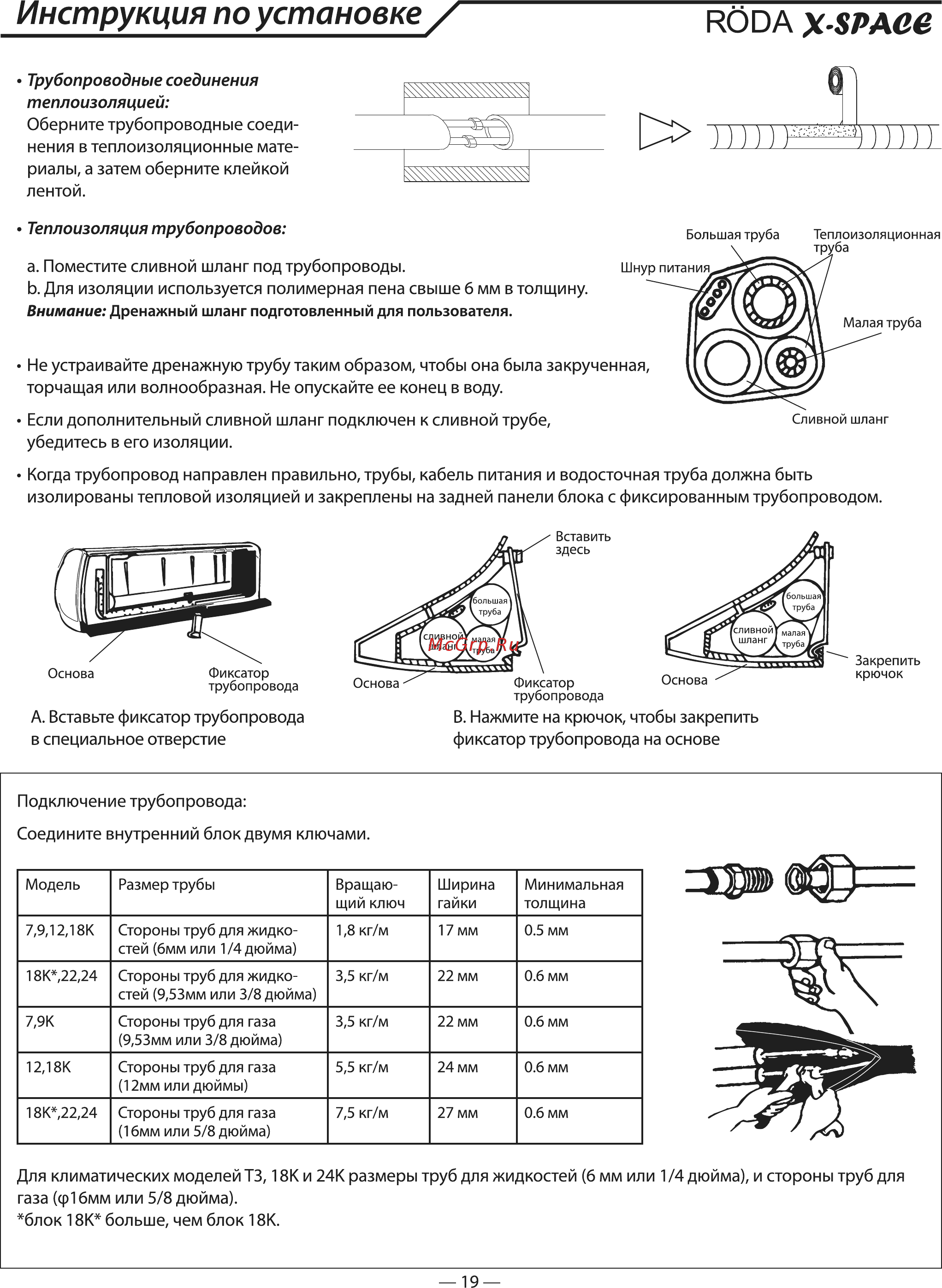

Инструкция по установке RÔDA X SPACS Трубопроводные соединения теплоизоляцией Оберните трубопроводные соеди нения в теплоизоляционные мате риалы а затем оберните клейкой лентой Теплоизоляция трубопроводов Большая труба Теплоизоляционная труба а Поместите сливной шланг под трубопроводы Ь Для изоляции используется полимерная пена свыше б мм в толщину Шнур питания внимание Дренажный шланг подготовленный для пользователя Малая труба Не устраивайте дренажную трубу таким образом чтобы она была закрученная торчащая или волнообразная Не опускайте ее конец в воду Если дополнительный сливной шланг подключен к сливной трубе убедитесь в его изоляции Сливной шланг Когда трубопровод направлен правильно трубы кабель питания и водосточная труба должна быть изолированы тепловой изоляцией и закреплены на задней панели блока с фиксированным трубопроводом Основа Закрепить крючок Фиксатор трубопровода В Нажмите на крючок чтобы закрепить фиксатор трубопровода на основе А Вставьте фиксатор трубопровода в специальное отверстие Подключение трубопровода Соедините внутренний блок двумя ключами Модель Размер трубы Вращаю щий ключ Ширина гайки Минимальная толщина 7 9 12 18К Стороны труб для жидко стей бмм или 1 4 дюйма 1 8 кг м 17 мм 0 5 мм 18К 22 24 Стороны труб для жидко стей 9 53мм или 3 8 дюйма 3 5 кг м 22 мм 0 6 мм 7 9К Стороны труб для газа 9 53мм или 3 8 дюйма 3 5 кг м 22 мм 0 6 мм 12 18К Стороны труб для газа 12мм или дюймы 5 5 кг м 24 мм 0 6 мм 18К 22 24 Стороны труб для газа 1 бмм или 5 8 дюйма 7 5 кг м 27 мм 0 6 мм Для климатических моделей ТЗ 18К и 24К размеры труб для жидкостей 6 мм или 1 4 дюйма и стороны труб для газа ср 1 бмм или 5 8 дюйма блок 18К больше чем блок 18К 19
