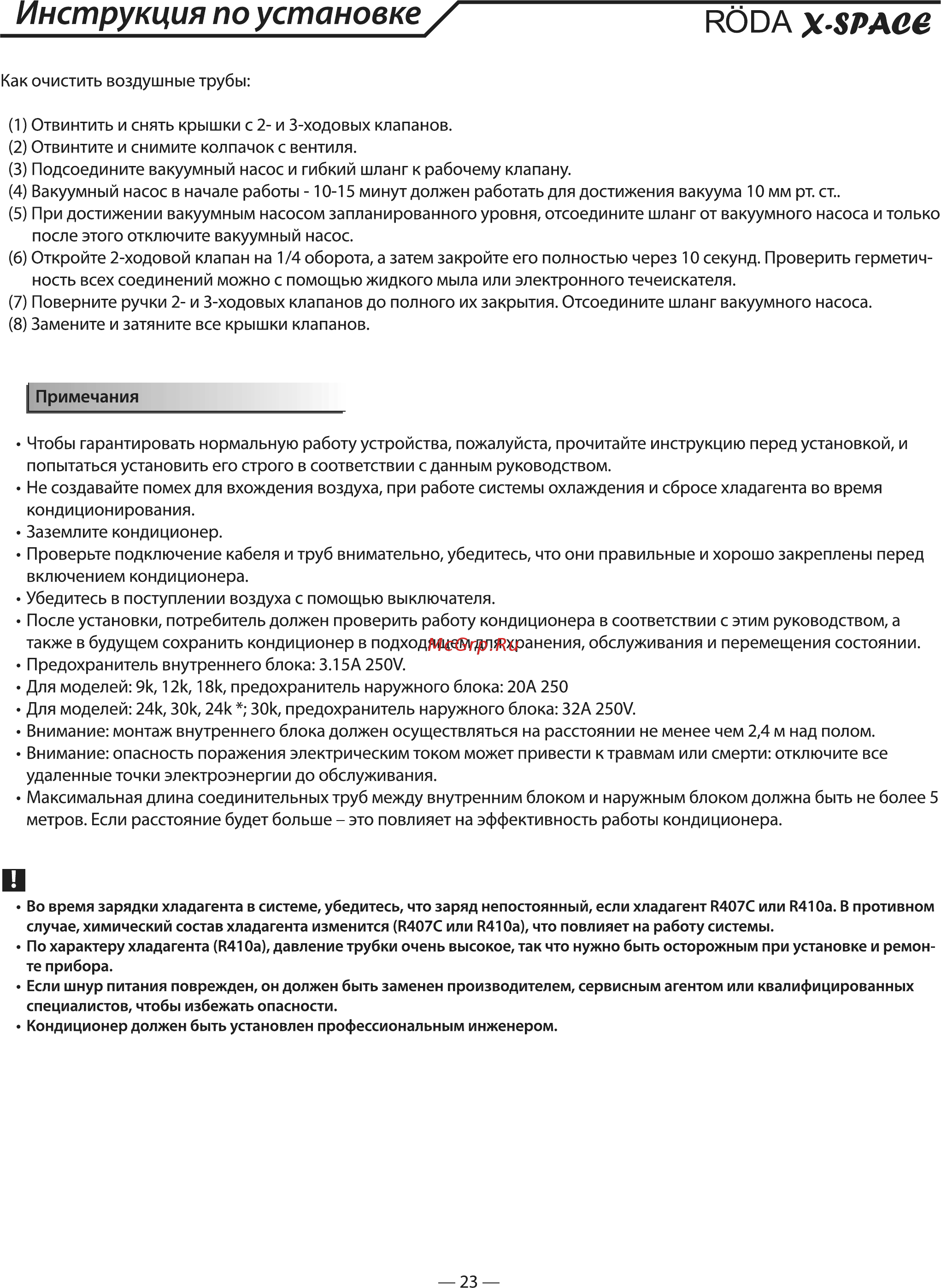

Инструкция по установке RÔDA X SPACS Как очистить воздушные трубы 1 Отвинтить и снять крышки с 2 и 3 ходовых клапанов 2 Отвинтите и снимите колпачок с вентиля 3 Подсоедините вакуумный насос и гибкий шланг к рабочему клапану 4 Вакуумный насос в начале работы 10 15 минут должен работать для достижения вакуума 10 мм рт ст 5 При достижении вакуумным насосом запланированного уровня отсоедините шланг от вакуумного насоса и только после этого отключите вакуумный насос 6 Откройте 2 ходовой клапан на 1 4 оборота а затем закройте его полностью через 10 секунд Проверить герметич ность всех соединений можно с помощью жидкого мыла или электронного течеискателя 7 Поверните ручки 2 и 3 ходовых клапанов до полного их закрытия Отсоедините шланг вакуумного насоса 8 Замените и затяните все крышки клапанов Примечания Чтобы гарантировать нормальную работу устройства пожалуйста прочитайте инструкцию перед установкой и попытаться установить его строго в соответствии с данным руководством Не создавайте помех для вхождения воздуха при работе системы охлаждения и сбросе хладагента во время кондиционирования Заземлите кондиционер Проверьте подключение кабеля и труб внимательно убедитесь что они правильные и хорошо закреплены перед включением кондиционера Убедитесь в поступлении воздуха с помощью выключателя После установки потребитель должен проверить работу кондиционера в соответствии с этим руководством а также в будущем сохранить кондиционер в подходящем для хранения обслуживания и перемещения состоянии Предохранитель внутреннего блока 3 15А 250У Для моделей 9к 12к 18к предохранитель наружного блока 20А 250 Для моделей 24к ЗОк 24к ЗОк предохранитель наружного блока 32А 250 Внимание монтаж внутреннего блока должен осуществляться на расстоянии не менее чем 2 4 м над полом Внимание опасность поражения электрическим током может привести к травмам или смерти отключите все удаленные точки электроэнергии до обслуживания Максимальная длина соединительных труб между внутренним блоком и наружным блоком должна быть не более 5 метров Если расстояние будет больше это повлияет на эффективность работы кондиционера Во время зарядки хладагента в системе убедитесь что заряд непостоянный если хладагент В407С или 8410а В противном случае химический состав хладагента изменится 8407С или В410а что повлияет на работу системы По характеру хладагента В410а давление трубки очень высокое так что нужно быть осторожным при установке и ремон те прибора Если шнур питания поврежден он должен быть заменен производителем сервисным агентом или квалифицированных специалистов чтобы избежать опасности Кондиционер должен быть установлен профессиональным инженером 23
