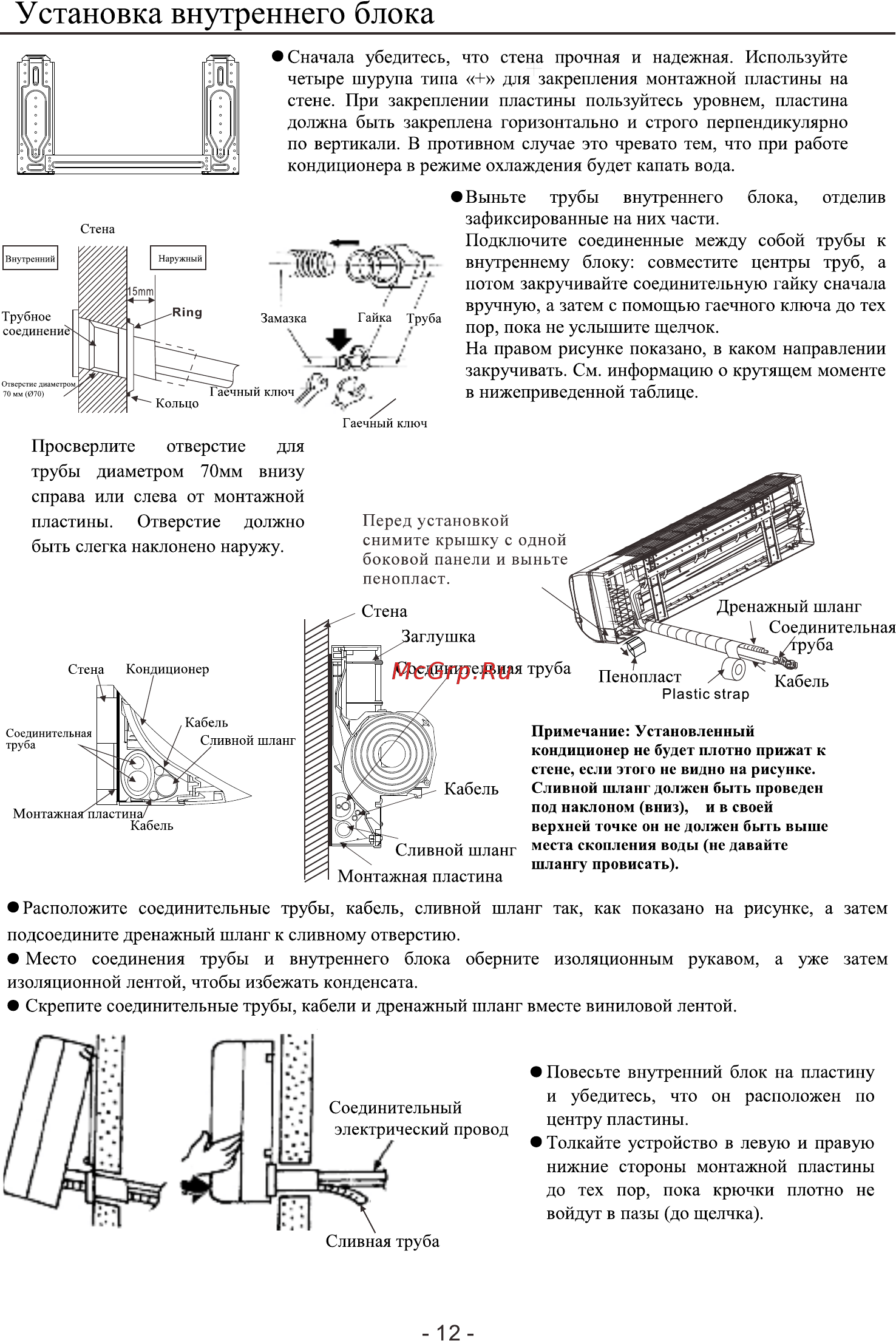

Установка внутреннего блока Сначала убедитесь что стена прочная и надежная Используйте четыре шурупа типа для закрепления монтажной пластины на стене При закреплении пластины пользуйтесь уровнем пластина должна быть закреплена горизонтально и строго перпендикулярно по вертикали В противном случае это чревато тем что при работе кондиционера в режиме охлаждения будет капать вода Стена Просверлите отверстие для трубы диаметром 70мм внизу справа или слева от монтажной пластины Отверстие должно быть слегка наклонено наружу Выньте трубы внутреннего блока отделив зафиксированные на них части Подключите соединенные между собой трубы к внутреннему блоку совместите центры труб а потом закручивайте соединительную гайку сначала вручную а затем с помощью гаечного ключа до тех пор пока не услышите щелчок На правом рисунке показано в каком направлении закручивать См информацию о крутящем моменте в нижеприведенной таблице Перед установкой снимите крышку с одной боковой панели и выньте пенопласт Дренажный шланг Соединительная руба Стена аглушка Кондиционер Соединительная труба Пен пласт Plastic strap Соединительная М о нтаж н аяТ1 л аст и н Кабель Кабель Сливной шланг Кабель Примечание Установленный кондиционер не будет плотно прижат к стене если этого не видно на рисунке Сливной шланг должен быть проведен Т Кабель под наклоном вниз и в своей верхней точке он не должен быть выше Сливной шланг места скопления воды не давайте шлангу провисать Монтажная пластина Расположите соединительные трубы кабель сливной шланг так как показано на рисунке а затем подсоедините дренажный шланг к сливному отверстию Место соединения трубы и внутреннего блока оберните изоляционным рукавом а уже затем изоляционной лентой чтобы избежать конденсата Скрепите соединительные трубы кабели и дренажный шланг вместе виниловой лентой Повесьте внутренний блок на пластину и убедитесь что он расположен по центру пластины Толкайте устройство в левую и правую нижние стороны монтажной пластины до тех пор пока крючки плотно не войдут в пазы до щелчка Сливная труба 12
