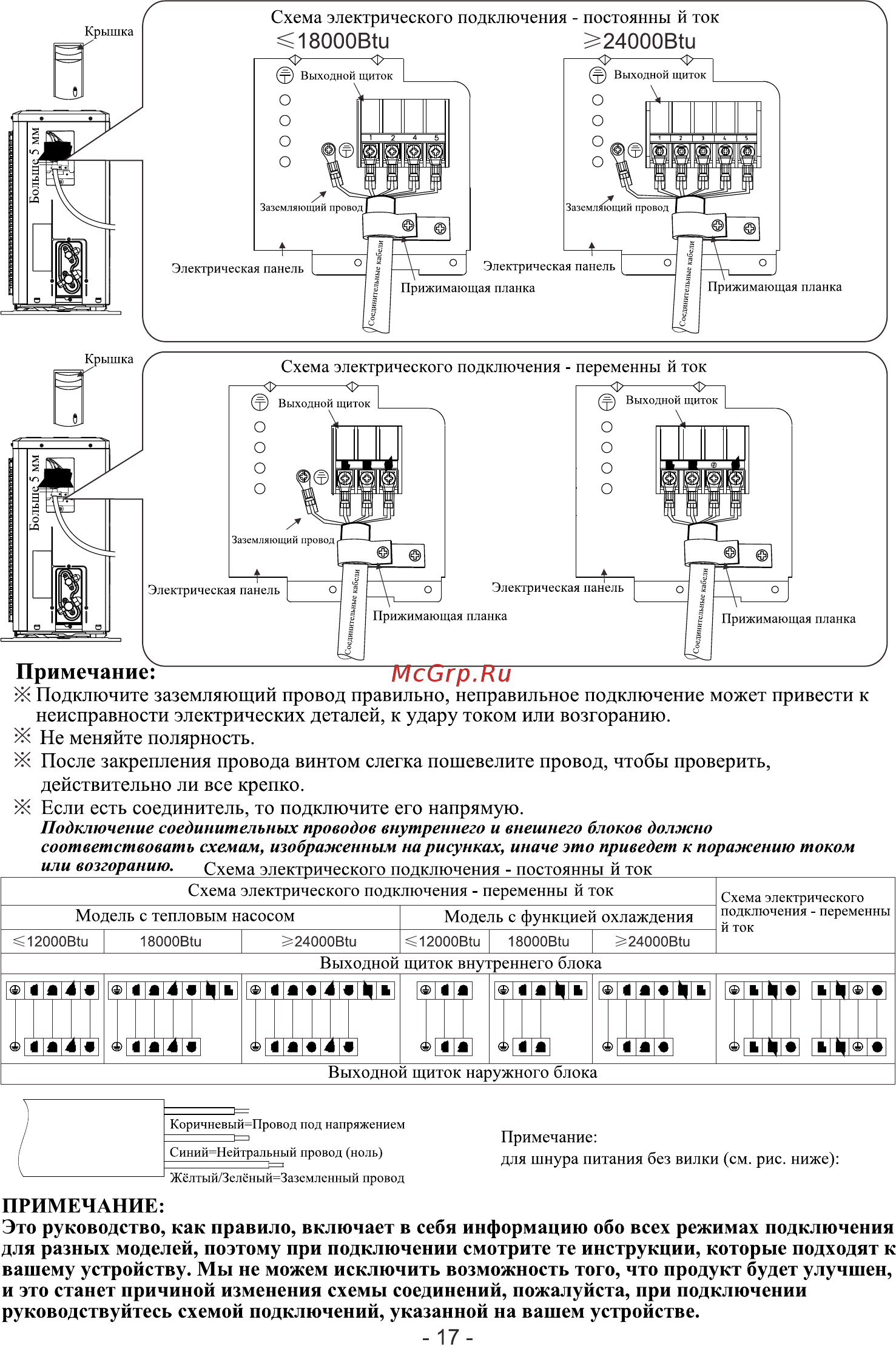

Ж Подключите заземляющий провод правильно неправильное подключение может привести к неисправности электрических деталей к удару током или возгоранию Ж Не меняйте полярность Ж После закрепления провода винтом слегка пошевелите провод чтобы проверить действительно ли все крепко Ж Если есть соединитель то подключите его напрямую Подключение соединительных проводов внутреннего и внешнего блоков должно соответствовать схемам изображенным на рисунках иначе это приведет к поражению током или возгоранию Схема электрического подключения постоянны й ток Схема электрического подключения переменны й ток Модель с тепловым насосом Модель с функцией охлаждения С12000В1и 18000В1и Э24000В1и 12000Ыи I 18000ВЩ Схема электрического подключения переменны й ток 1 24000ВШ Выходной щиток внутреннего блока у 1ЧИ1 1 М1 1 Ч Ч 1 1 111 1 Выходной щиток наружного блока Коричнсвый Провод под напряжением Примечание Сини Нейтральдый провод ноль для шнура питания бсз вилки см рнс нижс Жслтый 3слёный 3азспленный провод ПРИМЕЧАНИЕ Это руководство как правило включает в себя информацию обо всех режимах подключения для разных моделей поэтому при подключении смотрите те инструкции которые подходят к вашему устройству Мы не можем исключить возможность того что продукт будет улучшен и это станет причиной изменения схемы соединений пожалуйста при подключении руководствуйтесь схемой подключений указанной на вашем устройстве 17
