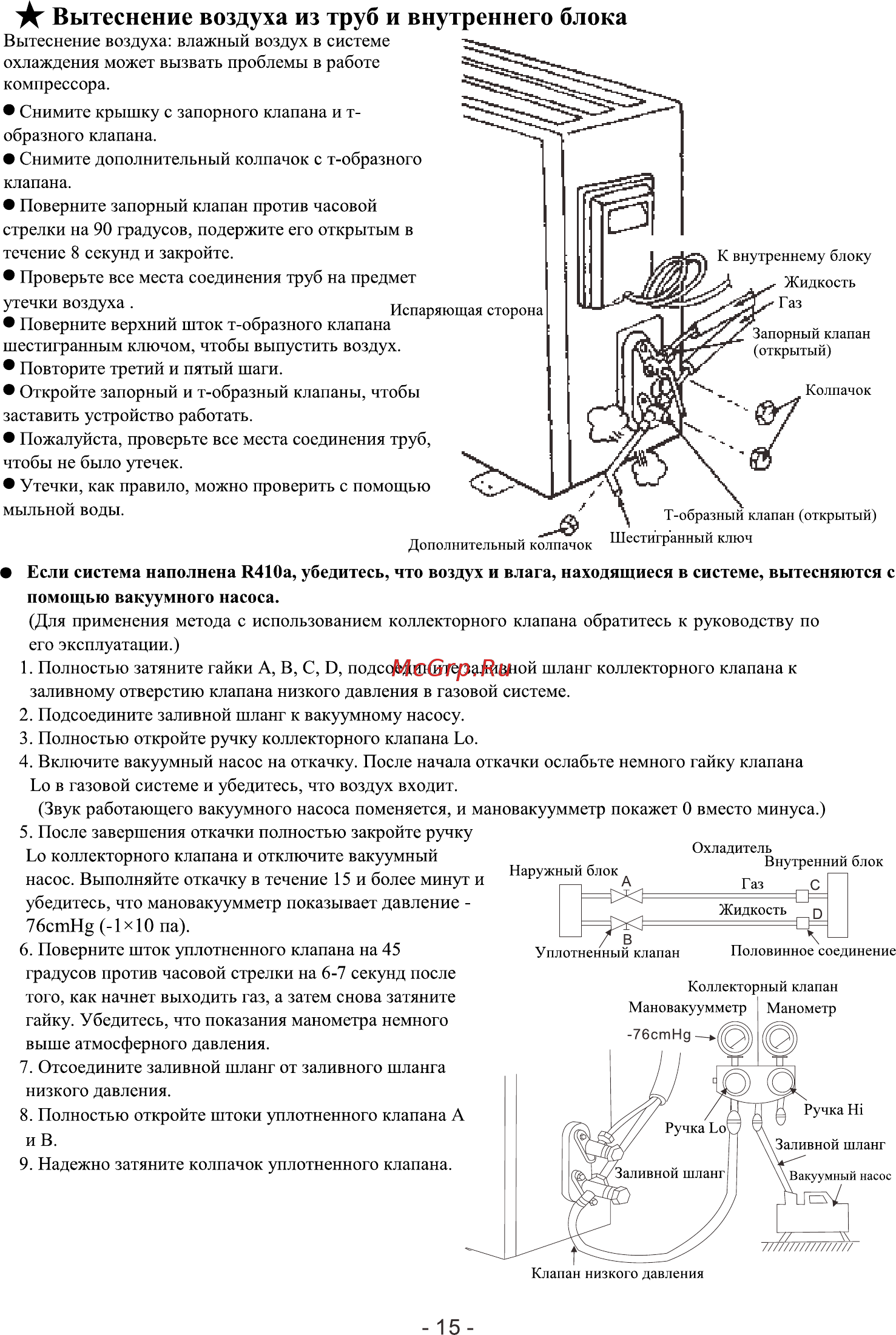

Вытеснение воздуха из труб и внутреннего блока Вытеснение воздуха влажный воздух в системе охлаждения может вызвать проблемы в работе компрессора Снимите крышку с запорного клапана и тобразного клапана Снимите дополнительный колпачок с т образного клапана Поверните запорный клапан против часовой стрелки на 90 градусов подержите его открытым в течение 8 секунд и закройте Проверьте все места соединения труб на предмет К внутреннему блоку утечки воздуха Испаряющая сторона Поверните верхний шток т образного клапана шестигранным ключом чтобы выпустить воздух Повторите третий и пятый шаги Откройте запорный и т образный клапаны чтобы заставить устройство работать Пожалуйста проверьте все места соединения труб чтобы не было утечек Утечки как правило можно проверить с помощью мыльной воды Дополнительный колпачок Жидкость Газ Запорный клапан открытый Колпачок Т образный клапан открытый Шестигранный ключ Если система наполнена И410а убедитесь что воздух и влага находящиеся в системе вытесняются с помощью вакуумного насоса Для применения метода с использованием коллекторного клапана обратитесь к руководству по его эксплуатации 1 Полностью затяните гайки А В С В подсоедините заливной шланг коллекторного клапана к заливному отверстию клапана низкого давления в газовой системе 2 Подсоедините заливной шланг к вакуумному насосу 3 Полностью откройте ручку коллекторного клапана Ьо 4 Включите вакуумный насос на откачку После начала откачки ослабьте немного гайку клапана Ьо в газовой системе и убедитесь что воздух входит Звук работающего вакуумного насоса поменяется и мановакууммстр покажет 0 вместо минуса 5 После завершения откачки полностью закройте ручку Охладитель Ьо коллекторного клапана и отключите вакуумный Внутренний блок Наружный блок насос Выполняйте откачку в течение 15 и более минут и Газ С убедитесь что мановакуумметр показывает давление Жидкость 76cmHg 1x10 па 6 Поверните шток уплотненного клапана на 45 Половинное соединение Уплотненный клапан градусов против часовой стрелки на 6 7 секунд после Коллекторный клапан того как начнет выходить газ а затем снова затяните Мановакуум метр Манометр гайку Убедитесь что показания манометра немного 76стНд выше атмосферного давления 7 Отсоедините заливной шланг от заливного шланга низкого давления 8 Полностью откройте штоки уплотненного клапана А Ручка 1ю и В шланг 9 Надежно затяните колпачок уплотненного клапана Заливной шланг мный насос Клапан низкого давления 15
