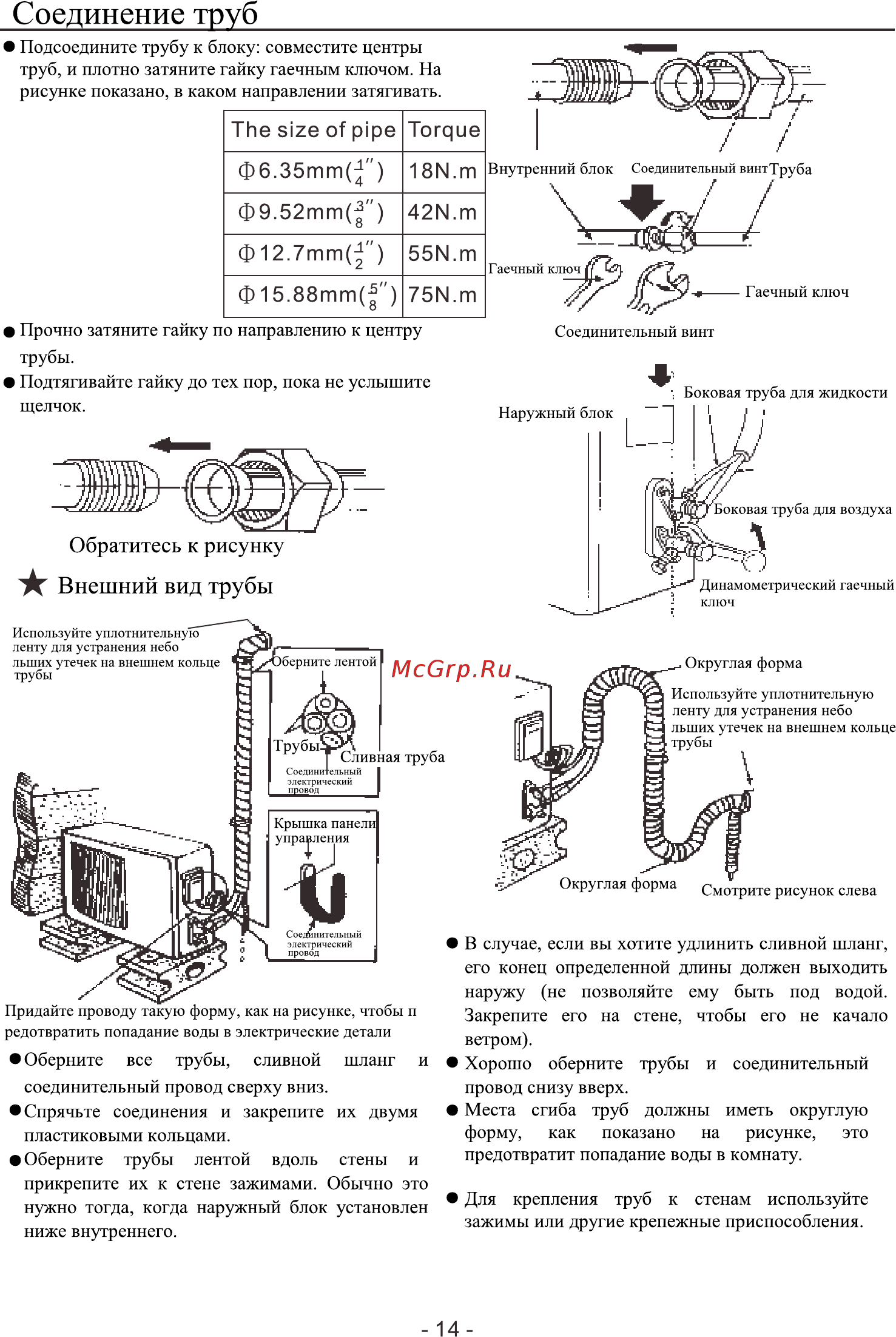

Соединение труб Подсоедините трубу к блоку совместите центры труб и плотно затяните гайку гаечным ключом На рисунке показано в каком направлении затягивать ТИе э ге ей р ре Тогрие ф6 35тт У 1814 т Ф9 52тт о 42N ni Ф12 7тт 55N ni ф15 88тт Г о 75N ni Прочно затяните гайку по направлению к центру трубы Подтягивайте гайку до тех пор пока не услышите щелчок Соединительный винт Обратитесь к рисунку Внешний вид трубы редотвратить попадание воды в электрические детали Оберните все трубы сливной шланг и соединительный провод сверху вниз Спрячьте соединения и закрепите их двумя пластиковыми кольцами Оберните трубы лентой вдоль стены и прикрепите их к стене зажимами Обычно это нужно тогда когда наружный блок установлен ниже внутреннего В случае если вы хотите удлинить сливной шланг его конец определенной длины должен выходить наружу нс позволяйте ему быть под водой Закрепите его на стене чтобы его не качало ветром Хорошо оберните трубы и соединительный провод снизу вверх Места сгиба труб должны иметь округлую форму как показано на рисунке это предотвратит попадание воды в комнату Для крепления труб к стенам используйте зажимы или другие крепежные приспособления 14
