Haier AB242MCERA [158/204] Die außengeräte sind parallel mit 3 drähten mit polarität angeschlossen die außengeräte und alle innengeräte sind parallel mit 2 drähten ohne polarität angeschlossen für den anschluss zwischen kabelsteuerung und innengeräten stehen drei möglichkeiten zur verfügung a eine kabelsteuerung steuert mehrere innengeräte z b 2 16 innengeräte laut angaben in der abbildung 1 5 innengerä te das innengerät 5 ist das hauptsteuergerät und die anderen sind als hilfsgeräte angeschlossen die kabelsteuerung und das hauptinnengerät direkt an die kabelsteuerung angeschlossen sind mit 3 drähten mit pola rität angeschlossen die anderen geräte sind an das hauptinnengerät mit 2 drähten mit polarität angeschlossen sw01 des hauptsteuergeräts ist auf 0 eingestellt während sw01 der anderen geräte auf 1 2 3 der reihenfolge nach eingestellt ist b eine kabelsteuerung steuert ein innengerät laut darstellung in der abbildung 6 19 innengerät das innengerät und die kabelsteuerung sind mit 3 drähten mit polarität angesch
![Haier AB242MCERA [158/204] Die außengeräte sind parallel mit 3 drähten mit polarität angeschlossen die außengeräte und alle innengeräte sind parallel mit 2 drähten ohne polarität angeschlossen für den anschluss zwischen kabelsteuerung und innengeräten stehen drei möglichkeiten zur verfügung a eine kabelsteuerung steuert mehrere innengeräte z b 2 16 innengeräte laut angaben in der abbildung 1 5 innengerä te das innengerät 5 ist das hauptsteuergerät und die anderen sind als hilfsgeräte angeschlossen die kabelsteuerung und das hauptinnengerät direkt an die kabelsteuerung angeschlossen sind mit 3 drähten mit pola rität angeschlossen die anderen geräte sind an das hauptinnengerät mit 2 drähten mit polarität angeschlossen sw01 des hauptsteuergeräts ist auf 0 eingestellt während sw01 der anderen geräte auf 1 2 3 der reihenfolge nach eingestellt ist b eine kabelsteuerung steuert ein innengerät laut darstellung in der abbildung 6 19 innengerät das innengerät und die kabelsteuerung sind mit 3 drähten mit polarität angesch](/views2/1333023/page158/bg9e.png)
Außengerät 1
Innengerät 1 Innengerät 2 Innengerät 3 Innengerät 4 Innengerät 5
Innengerät 6 Innengerät 7 Innengerät 8 Innengerät 9 Innengerät 10
Innengerät 11 Innengerät 12 Innengerät 13 Innengerät 14 Innengerät 15
Innengerät 16 Innengerät 17 Innengerät 18 Innengerät 19 Innengerät 20
Außengerät 2 Außengerät 3
Kommunikationskabel mit Polarität
Steuerkabel
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung
Kabelsteuerung

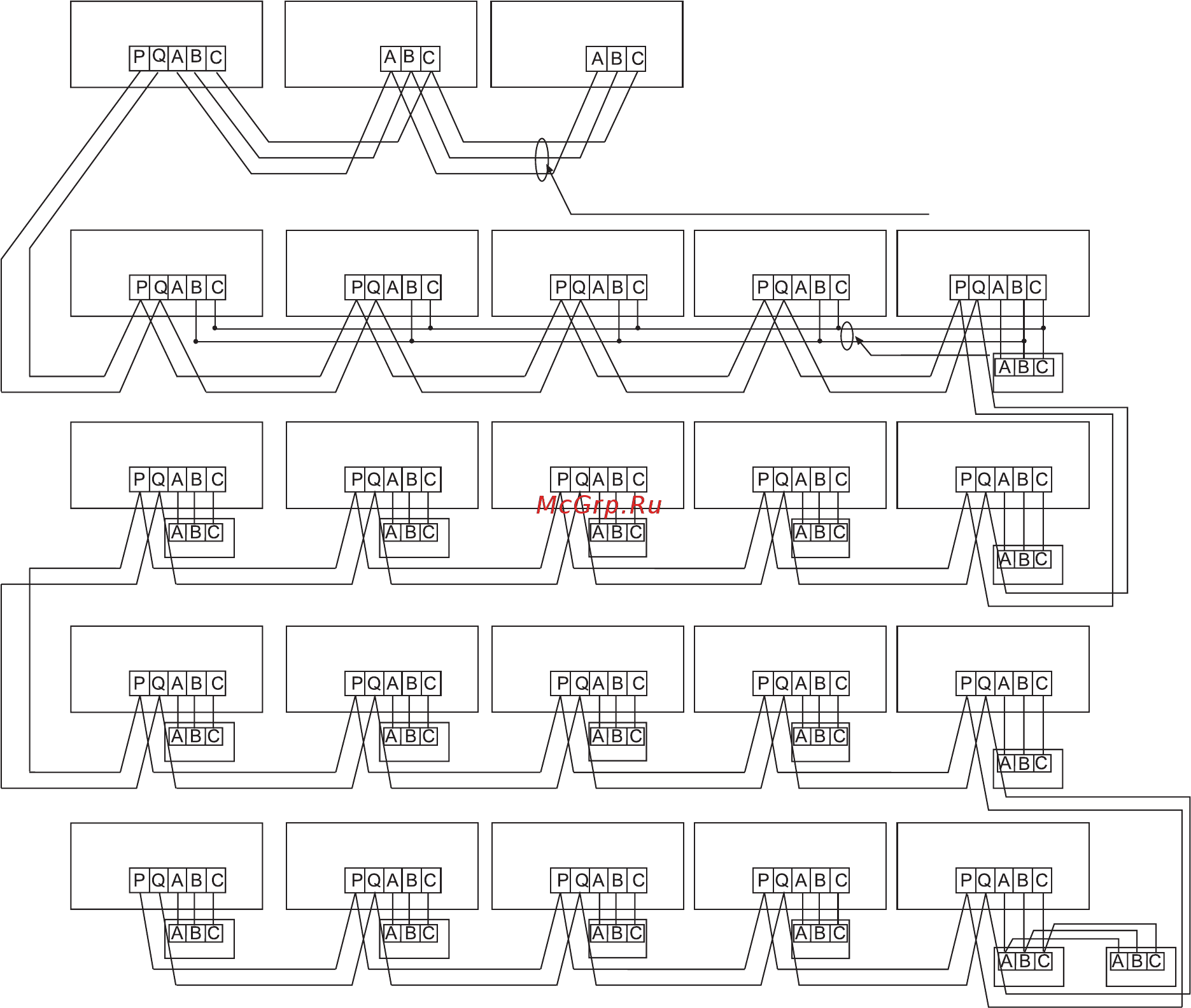

Verdrahtungsplan der Kommunikationsleitungen
Die Außengeräte sind parallel mit 3 Drähten mit Polarität angeschlossen.
Die Außengeräte und alle Innengeräte sind parallel mit 2 Drähten ohne Polarität angeschlossen.
Für den Anschluss zwischen Kabelsteuerung und Innengeräten stehen drei Möglichkeiten zur Verfügung:
A. Eine Kabelsteuerung steuert mehrere Innengeräte: z. B. 2–16 Innengeräte laut Angaben in der Abbildung (1–5 Innengerä-
te). Das Innengerät 5 ist das Hauptsteuergerät und die anderen sind als Hilfsgeräte angeschlossen.
Die Kabelsteuerung und das Hauptinnengerät (direkt an die Kabelsteuerung angeschlossen) sind mit 3 Drähten mit Pola-
rität angeschlossen. Die anderen Geräte sind an das Hauptinnengerät mit 2 Drähten mit Polarität angeschlossen.
SW01 des Hauptsteuergeräts ist auf 0 eingestellt, während SW01 der anderen Geräte auf 1, 2, 3 … der Reihenfolge nach
eingestellt ist.
B. Eine Kabelsteuerung steuert ein Innengerät: laut Darstellung in der Abbildung (6-19 Innengerät)
Das Innengerät und die Kabelsteuerung sind mit 3 Drähten mit Polarität angeschlossen.
C. Zwei Kabelsteuerungen steuern ein Innengerät: laut Darstellung in der Abbildung (Innengerät 20)
Eine der Kabelsteuerungen kann als Hauptsteuerung, die andere als Hilfssteuerung eingestellt werden.
Die Kabelsteuerung und die Innengeräte sind ebenso wie die Haupt- und die Hilfskabelsteuerung mit 3 Drähten mit Pola-
rität angeschlossen.
Steuermodus für das über Fernbedienung gesteuerte Innengerät: Hauptsteuergerät/Hilfssteuergerät/Fernbedienung
Die Signalklemmen benötigen keine Kabel und müssen nicht an die Kabelsteuerung angeschlossen werden.
34
