Haier AB242MCERA [68/204] Installazione dell unità interna

Luoghi per l’installazione da evitare:

• Luoghi con alti tassi di umidità, di salsedine e zolfo (che possono corrodere il rame), con molto grasso (incluso quello meccanico) e

vapore.

• Luoghi in cui vengono usati solventi organici; luoghi in cui si utilizzano spesso spray.

• Luoghi con strumenti che generano onde elettromagnetiche ad alta frequenza che possono causare anomali di funzionamento al

sistema.

Attenzione:

Proteggere l’apparecchio da vento forte e terremoto, eseguire l’installazione come da manuale.

Installazioni improprie possono causare incidenti gravi dovuti al rovesciamento dell’apparecchio.

Scelta del luogo di installazione

A. Collocare l’apparecchio al di sopra del soffitto in un punto in cui lo spazio sia sufficiente.

B. Sistemare l’apparecchio in modo che il tubo di scarico condensa possa essere alloggiato correttamente.

C. La distanza tra l’uscita dell’aria e il pavimento non deve essere maggiore di 2,7m.

D. Posizionare in un luogo in cui l’uscita e l’ingresso dell’aria non trovino ostacoli.

E. Il soffitto deve essere in grado di sostenere il peso dell’apparecchio.

F. Non collocare oggetti costosi, come televisori o pianoforti, al di sotto dell’unità interna.

G. Posizionare a più di un metro da televisori e radio per evitare disturbi al segnale.

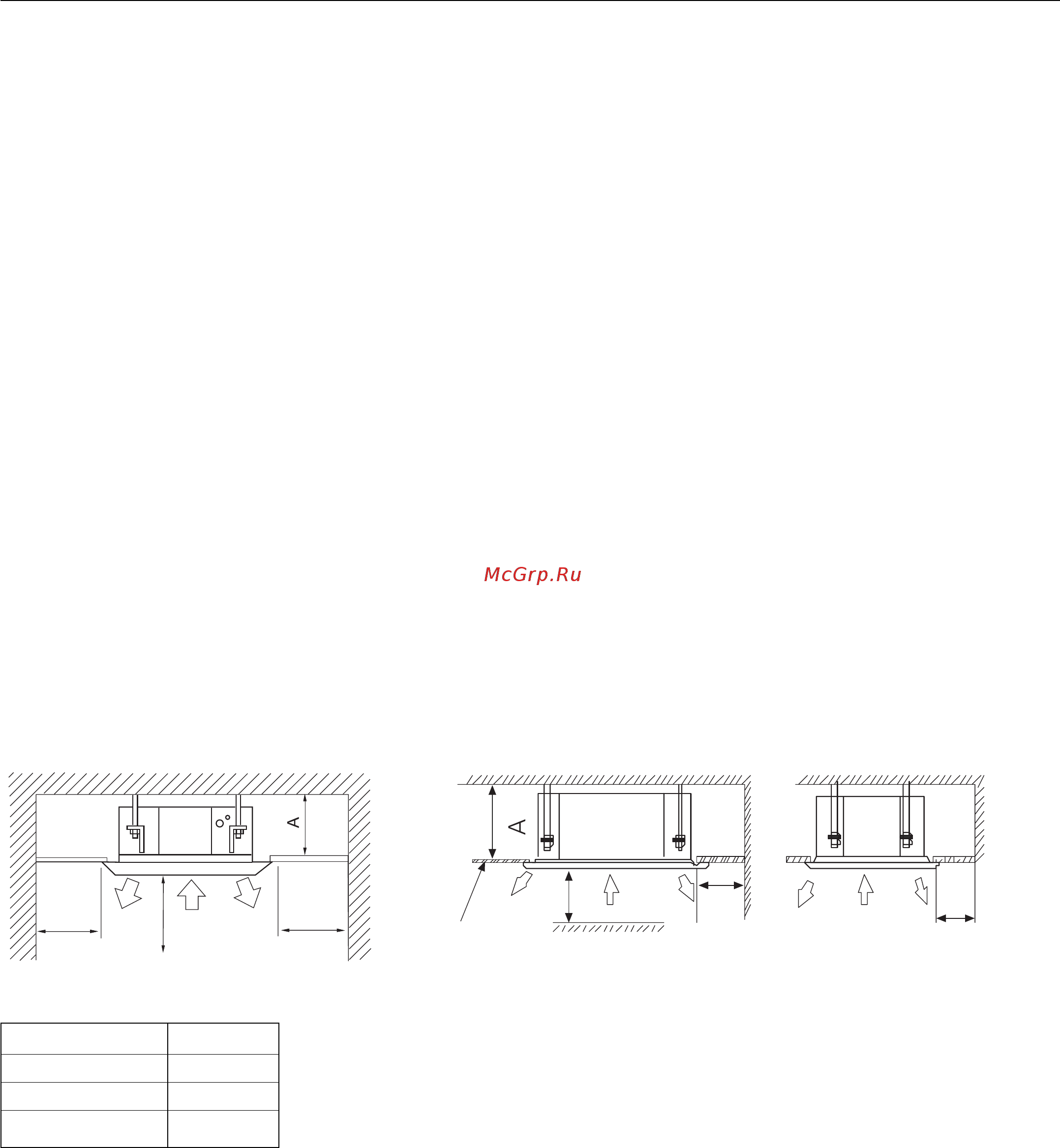

Spazio per l’installazione

Accertarsi che vi sia spazio sufficiente per l’installazione e la manutenzione.

L’altezza massima per l’installazione è di 2,7m; nel caso di soffitto superiore a 2,7m, l’aria calda non arriverebbe a raggiunge-

re il pavimento.

Installazione dell’unità interna

1500mm 1500mm

più di 1000mm

più di 1000mm più di 1000mm

soffitto

ostacolo

piu di 2500mm

entrata

aria

uscita

aria

uscita

aria

310mm

Modello A(mm)

AB092~AB162 310

AB182~AB282 280

AB302~AB482 320

AB092 - AB162

AB182 - AB482
