Haier AB242MCERA [77/204] Collegamenti elettrici
![Haier AB242MCERA [77/204] Collegamenti elettrici](/views2/1333023/page77/bg4d.png)
33
Collegamenti elettrici
AVVERTENZE
• Si prega di affidare l’installazione alla ditta che ha venduto l’apparecchio o ad un installatore professionista. Difetti dovuti ad installa-
zione impropria potrebbero causare perdite d’acqua, scosse elettriche ed incendi.
• Per i collegamenti elettrici, si prega di fare in modo che un elettricista autorizzato esegua l’impianto, seguendo le norme di sicurezza
relative alle apparecchiature elettriche, le norme locali e le istruzioni di installazione, e che siano usati circuiti dedicati. Una capacità
insufficiente del circuito ed un’installazione difettosa possono essere causa di scosse elettriche ed incendi.
• Eseguire un’adeguata messa a terra. Non collegare il filo di messa a terra a tubi del gas, tubi dell’acqua, aste di parafulmini o fili di
messa a terra del telefono. Una posizione impropria dei fili di messa a terra può provocare scosse elettriche.
ATTENZIONE
• Utilizzare solo cavi di rame. Installare un sezionatore di corrente per prevenire folgorazioni.
• I collegamenti elettrici principali sono di tipo a Y. Lo spinotto L deve essere collegato alla fase e lo spinotto N deve essere collegato
al neutro, mentre la messa a terra deve essere collegato al cavo di terra.
Per i modelli con riscaldamento elettrico ausiliario la fase e il neutro non devono essere scollegati per evitare che la superficie supe-
riore del riscaldamento elettrico sia elettrificata.
In caso il cavo di alimentazione sia danneggiato richiedere la sostituzione da parte di personale professionale o del centro assisten-
za autorizzato.
• Il cavo di alimentazione delle unità interne deve essere installato come da manuale.
• I cavi elettrici non devono entrare in contatto con le parti di tubazioni che raggiungono alte temperature per evitare che il materiale
isolante dei cavi si fonda provocando incidenti.
• Dopo aver collegato i morsetti, i tubi devono essere curvati a U e fissati con un fermaglio.
• I collegamenti elettrici del comando e le tubazioni refrigerante possono essere sistemate e fissate assieme.
• Per eseguire i collegamenti elettrici e per ogni successiva manutenzione scollegare sempre l’alimentazione.
• Sigillare il foro per infilare con materiale isolante per evitare condensa.
• Il cavo di segnale e il cavo di alimentazione devono essere indipendenti e separati.
• Il cavo di segnale e il cavo di alimentazione non sono forniti.
• Specifiche del cavo di alimentazione: 3x(1.0-1.5)mm
2
• Specifiche del cavo di segnale: 2x(0.75-1.25)mm
2
(cavo schermato).
• L’apparecchio è fornito di serie di 5 linee per collegare il box valvola con il sistema elettrico. Per i dettagli dei collegamenti elettrici vede-
re il diagramma dei circuiti.
• L’unità interna e quella esterna usano una fonte di alimentazione distinta. Tutte le unità devono usare un’unica fonte di alimentazio-
ne, ma la potenza e le specifiche vanno calcolate.

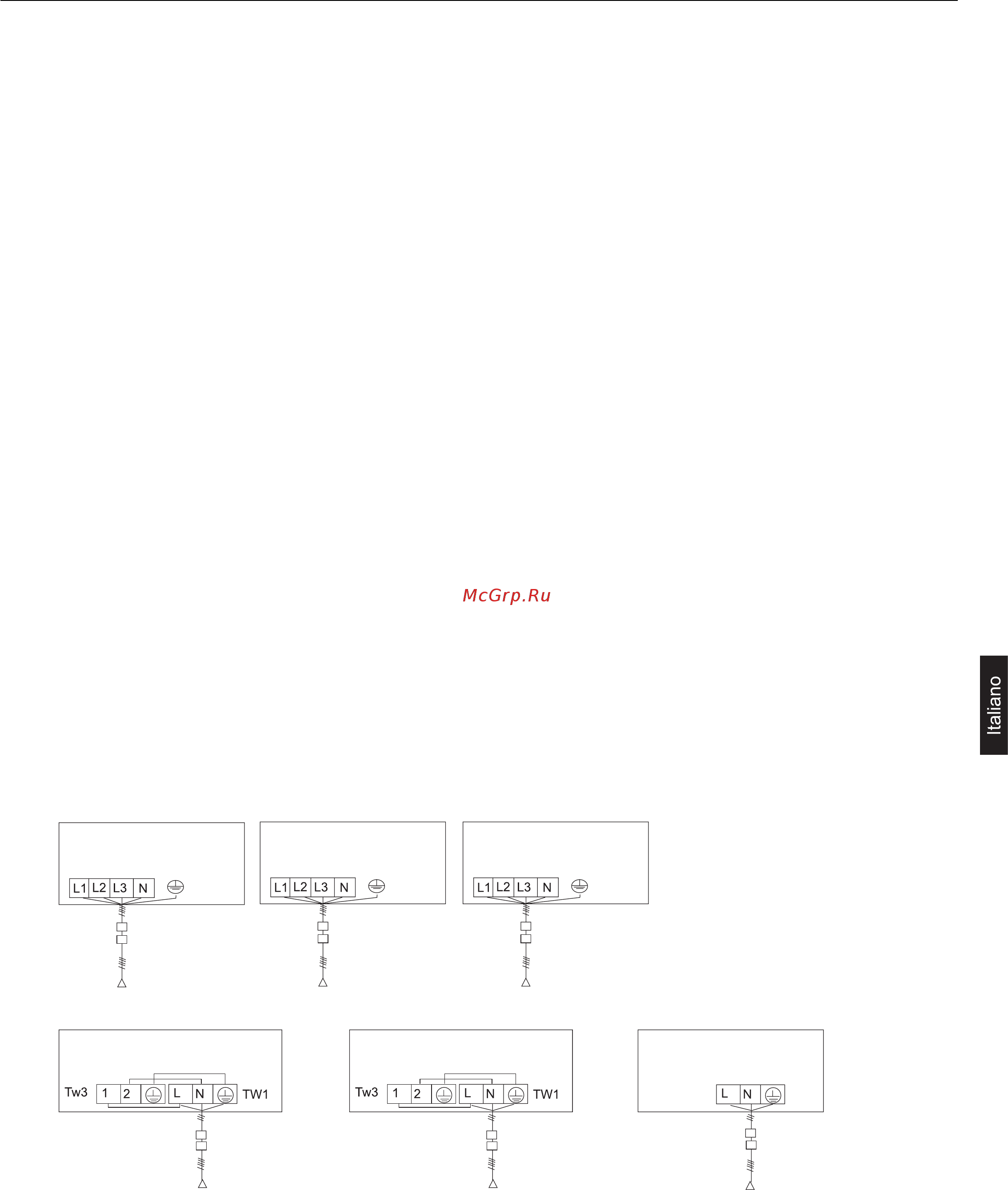

Le unità interne ed esterne devono essere dotate di un interruttore differenziale.
Unità esterna
principale
interruttore differenziale
interruttore sovracorrente
alimentazione 380V-3Ph-50Hz
alimentazione 230V-1Ph-50Hz alimentazione 230V-1Ph-50Hz alimentazione 230V-1Ph-50Hz
alimentazione 380V-3Ph-50Hz alimentazione 380V-3Ph-50Hz
interruttore differenziale
interruttore sovracorrente
interruttore differenziale
interruttore sovracorrente
interruttore differenziale
interruttore sovracorrente
interruttore differenziale
interruttore sovracorrente
interruttore differenziale
interruttore sovracorrente
Unità interna 1 mod. parete
G
G
G
Unità interna 2 mod. parete Unità interna 2
escluso mod. parete
Unità esterna
secondaria 1
Unità esterna
secondaria 2
