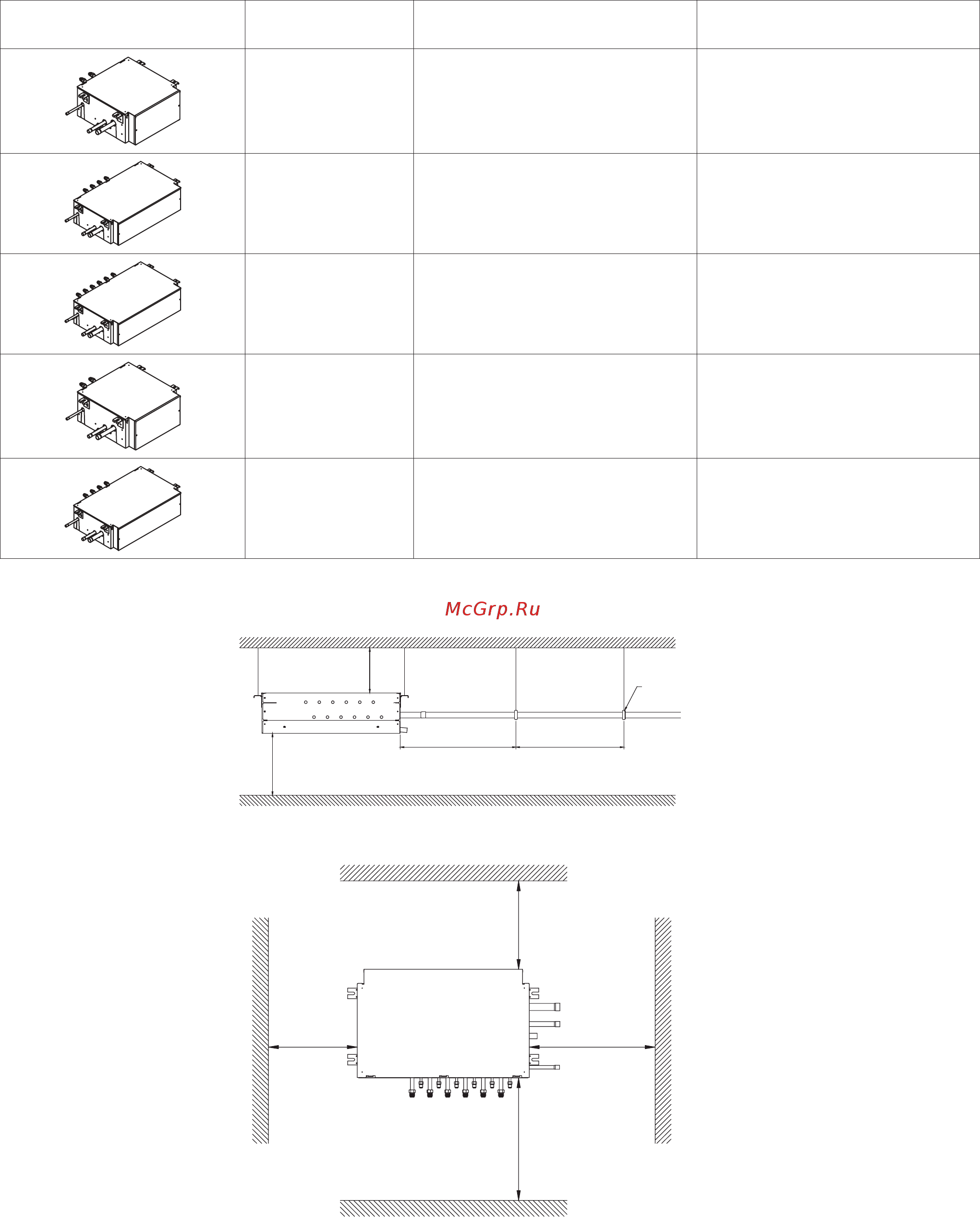

Подготовка к монтажу блоков переключения
Выбор блока переключения
Блок переключения подбирается исходя из мощности всех внутренних блоков, расположенных после блока переклю-
чения, и исходя из количества групп, необходимых при подключении оборудования.
Вид Модель
Количество подключаемых
внутренних блоков
Общая мощность подключае-
мых внутренних блоков
LZ-VIS2
8 внутренних блоков — две
группы по 4 внутренних блока
каждая
28 кВт
LZ-VIS4
16 внутренних блоков — 4
группы по 4 внутренних блока
каждая
45 кВт
LZ-VIS6
24 внутренних блока — шесть
групп по 4 внутренних блока
каждая
45 кВт
LZ-VIS28H 1 внутренний блок 28 кВт
LZ-VIS56H 1 внутренний блок 56 кВт
Сервисное пространство для блоков переключения
1,5 м 1,5 м
Подвес
Трубопровод
Потолок
Не устанавливайте блок переключения близко
к потолку (минимальное расстояние 50 мм)
0,3 м и более
400 мм
и более
500 мм
и более
400 мм и более
700 мм и более
11
