3. Подготовка к монтажу
Подготовка к монтажу наружного блока
Убедитесь, что модель вашего оборудования соответ-
ствует описанной в инструкции.
При монтаже оборудования в небольших замкнутых по-
мещениях убедитесь, что в случае утечки хладагента
концентрация хладагента в помещении не превысит уро-
вень безопасного нахождения в помещении.
Выбор места для установки
Не устанавливайте оборудование в следующих местах:
• В местах вероятных утечек легко воспламеняющихся
газов.
• Рядом с маслами (включая машинные масла).
• В местах содержания большого количества солей в
воздухе, например, на побережье моря или океана.
• В местах содержания едких газов в воздухе (например,
сульфидов) или в местах выхода их наружу (например,
рядом с промышленными трубами).
• В местах, где теплый воздушный поток или шум от на-
ружного блока мешает вашим соседям.
• В местах, где вес блока превышает допустимую на-
грузку на конструкции.
• Под уклоном.
• В плохо вентилируемых местах.
• Ближе чем в 1 метре от теле- и радиоприборов и
антенн.
• Рядом с электроподстанцией или источником помех
высокой частоты.

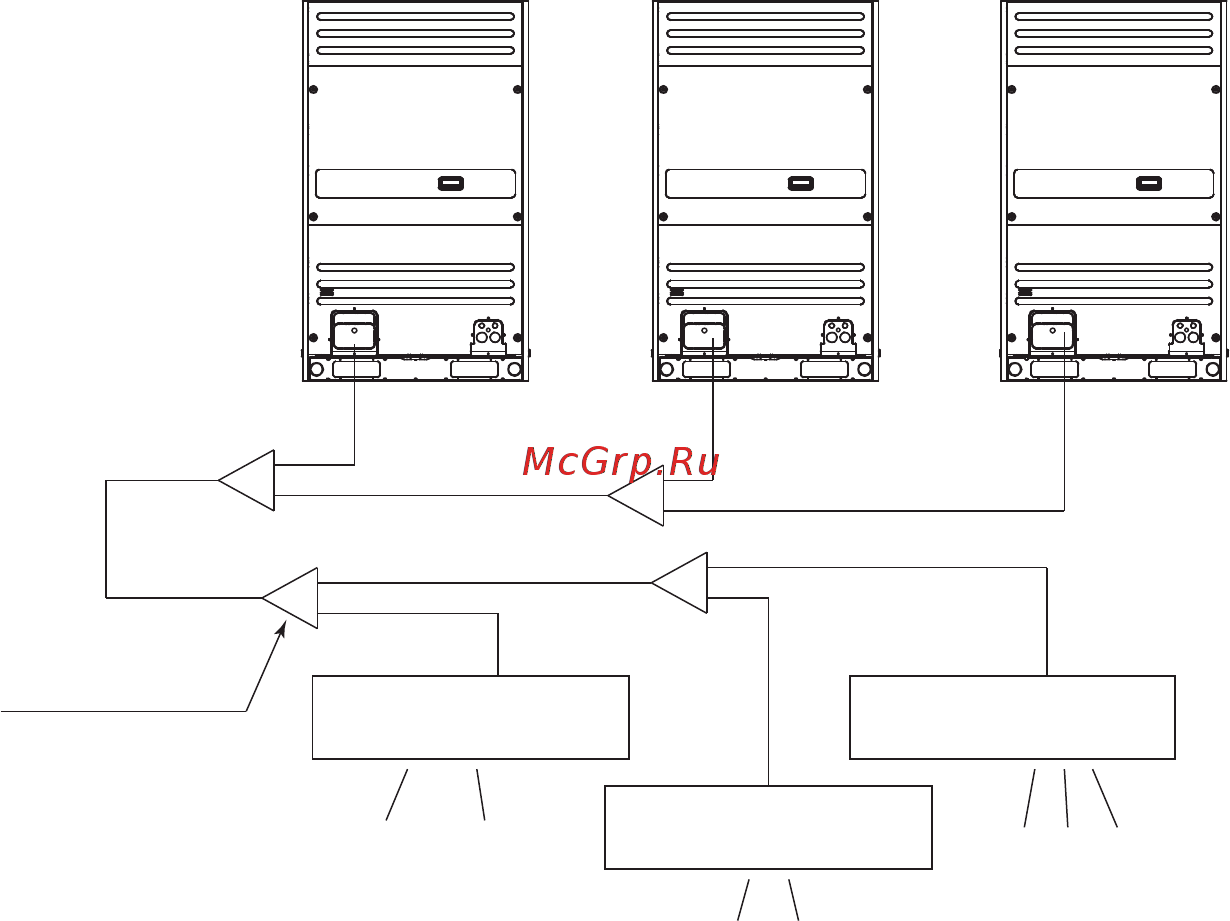

Размещение наружных блоков и выбор
ведущий/ведомый
Если в общей системе устанавливается более одного
наружного блока, то блоки должны быть установлены в
следующем порядке: первым (ближе к первому разветви-
телю) должен стоять блок большей мощности, вторым и
далее блоки меньшей мощности. На первом блоке уста-
навливается адрес ведущего, на следующих блоках —
адреса ведомых.
Наружные блоки
LUM-HE450AIA4-hr LUM-HE335AIA4-hr LUM-HE335AIA4-hr
Блок распределения
А
1-й разветвитель
Блок распределения
С
Блок распределения
В
К внутренним блокам К внутренним блокам
К внутренним блокам
8
