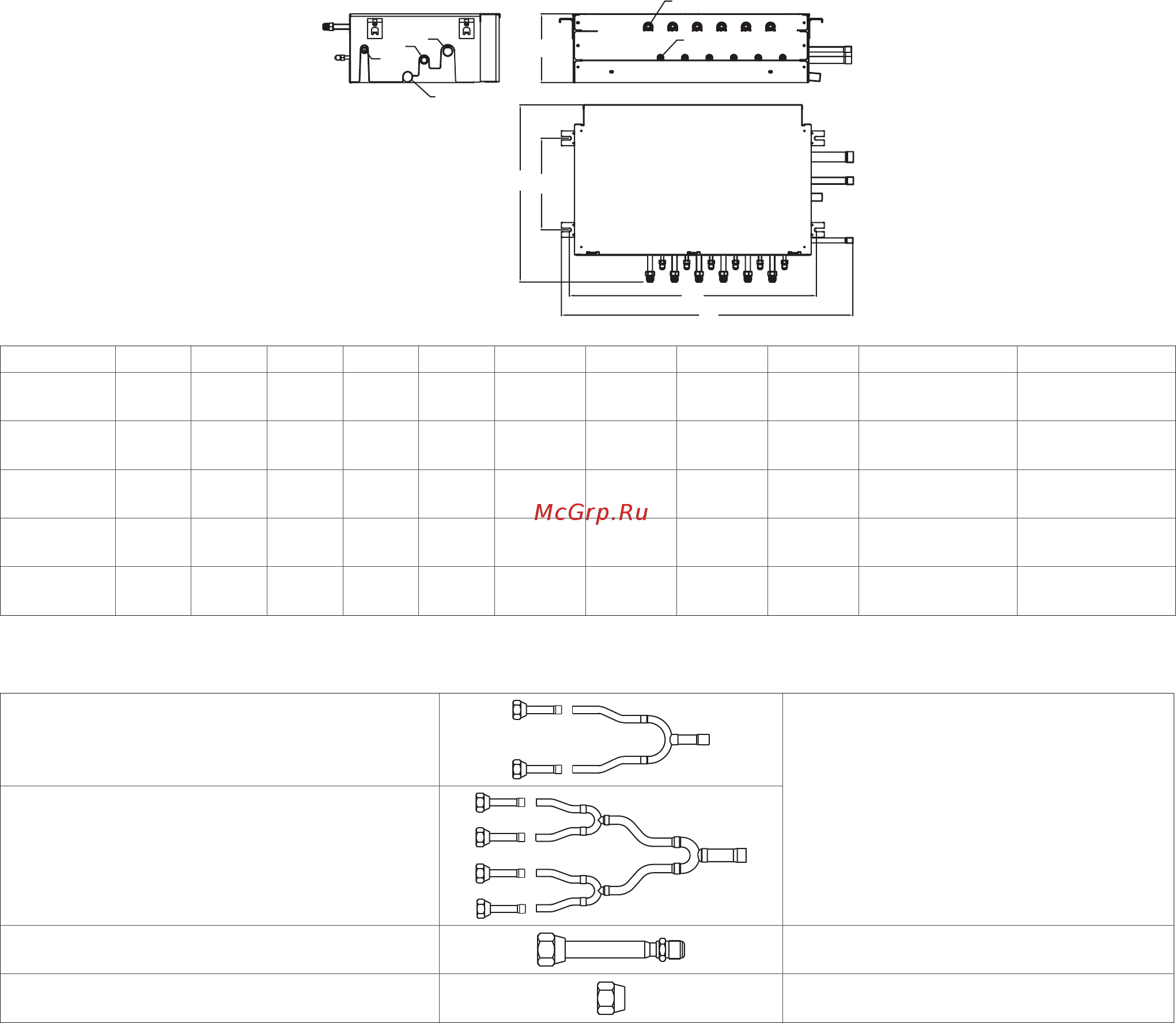

Блок переключения
Габаритные размеры
A
D
B
E
C
J
K
I
H
G
F
Модель А, мм В, мм С, мм D, мм E, мм F, мм G, мм H, мм I, мм J K
LZ-VIS2 630 600 225 490 310 Ø25,4 Ø19,1 Ø12,7 Ø24,5
7/8’’
14UNF-2A
5/8’’
18UNF-3A
LZ-VIS4 960 600 225 820 310 Ø32,0 Ø22,0 Ø16,0 Ø24,5
7/8’’
14UNF-2A
5/8’’
18UNF-3A
LZ-VIS6 960 600 225 820 310 Ø32,0 Ø22,0 Ø16,0 Ø24,5
7/8’’
14UNF-2A
5/8’’
18UNF-3A
LZ-VIS28H 630 600 225 490 310 Ø25,4 Ø19,1 Ø12,7 Ø24,5
7/8’’
14UNF-2A
5/8’’
18UNF-3A
LZ-VIS56H 960 600 225 820 310 Ø32,0 Ø22,0 Ø16,0 Ø24,5
7/8’’
14UNF-2A
5/8’’
18UNF-3A
Комплект поставки блока переключения
Коннектор для LZ-VIS28H
Для параллельного подключения для уве-
личения мощности
Коннектор для LZ-VIS56H
Адаптер (в моделях LZ-VIS2, LZ-VIS4, LZ-VIS6)
Для подключения внутренних блоков мощ-
ностью до 4,5 кВт
Гайка
Для подключения трубопроводов к вну-
тренним блокам
Изоляция, медные трубопроводы и трубопровод для дренажа не входят в комплект поставки.
7
