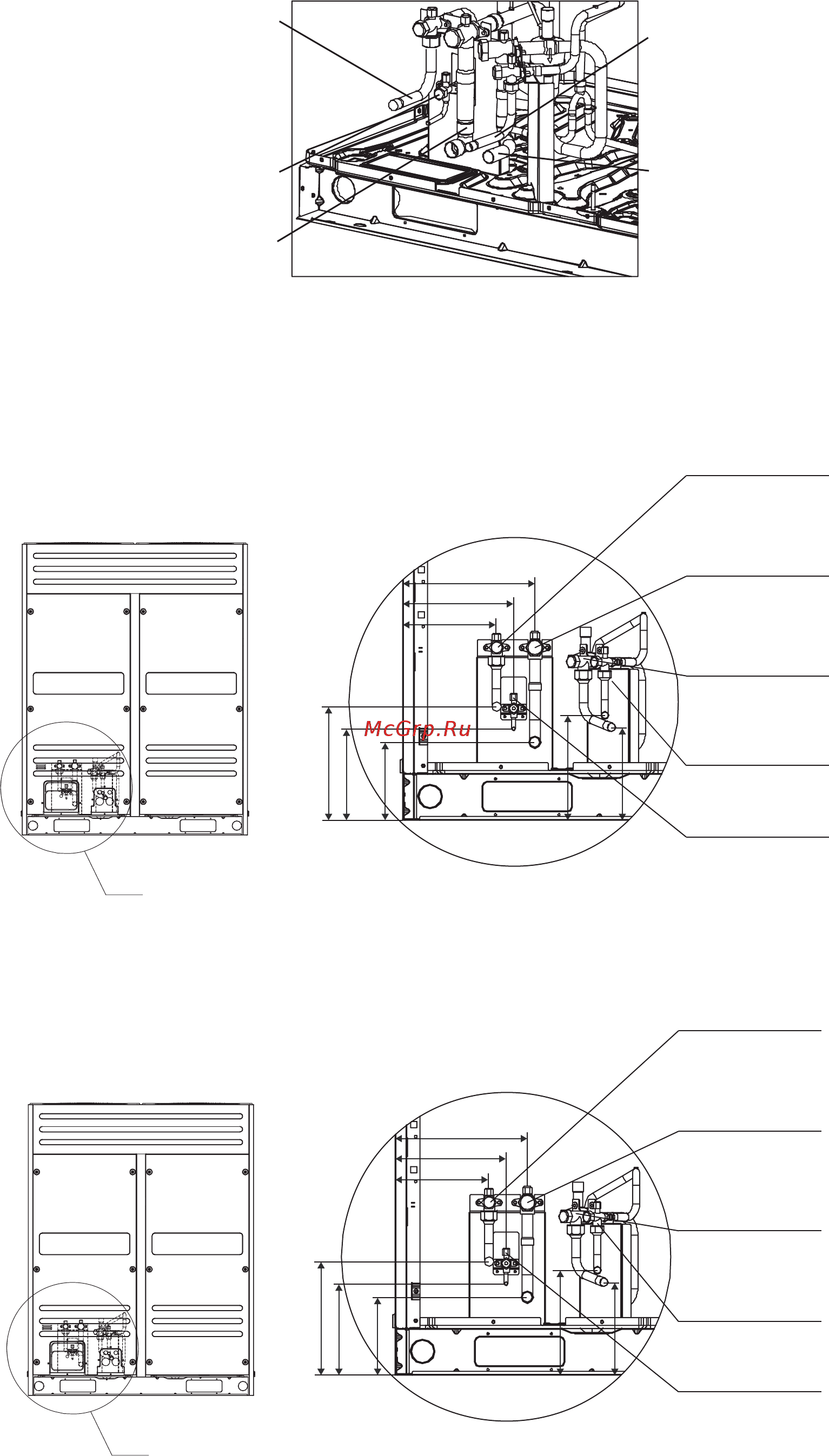

Расположение вентилей
1
2
3
4
5
1 — подключение газового трубопровода низкого давления; 2 — подключение линии балансировки масла; 3 — под-
ключение линии балансировки газа высокого давления; 4 — подключение жидкостной линии; 5 — подключение
газовой линии высокого давления
LUM-HE280AIA4-hr
R
250
205
245
290
230
205
200
170
Вид R
Балансировка газа
высокого давления
Подключение
трубопровода Ø19,1
Подключение
трубопровода Ø22,2
Подключение
трубопровода Ø19,1
Подключение
трубопровода Ø12,7
Для параллельного
подключения
Запорный вентиль
газа низкого давления
Запорный вентиль
газа высокого давления
Запорный вентиль
жидкости
Линия балансировки масла
LUM-HE335AIA 4-hr
250
205
245
290
230
205
200
170
R
Вид R
Балансировка газа
высокого давления
Подключение
трубопровода Ø19,1
Подключение
трубопровода Ø25,4
Подключение
трубопровода Ø19,1
Подключение
трубопровода Ø15,9
Для параллельного
подключения
Запорный вентиль
газа низкого давления
Запорный вентиль
газа высокого давления
Запорный вентиль
жидкости
Линия балансировки масла
21
