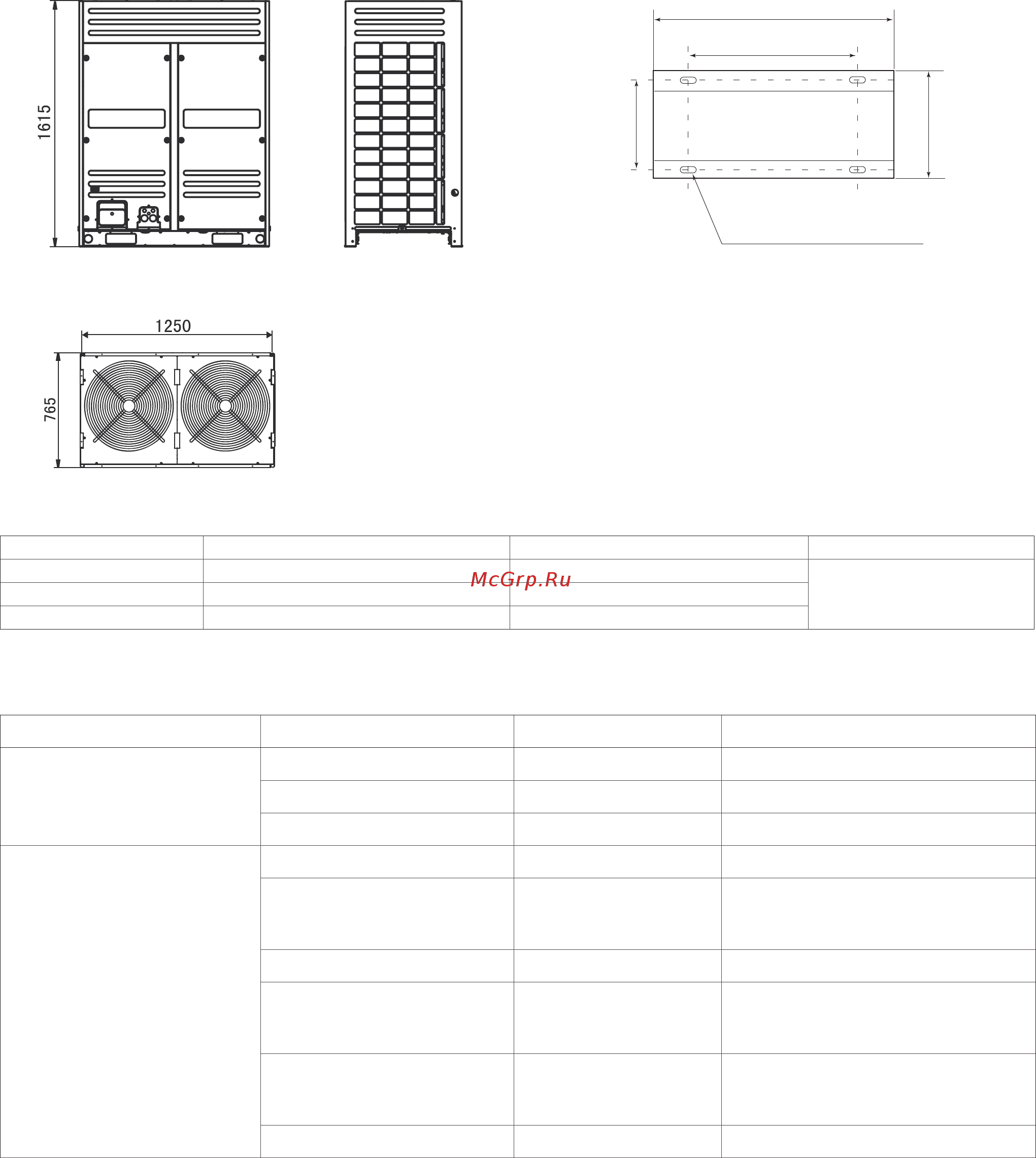

2. Спецификация
Наружный блок
Габаритные размеры Основание для наружного блока
1120
1250
736
765
15 × 23
Крепежное отверстие
Допустимые температурные диапазоны
Температура наружного воздуха Температура внутри помещения Влажность воздуха
Режим охлаждения –5...+48 °С +17...+32 °С
не более 80 %Режим обогрева –20...+24 °С ≤ 27 °С
Смешанный режим –5...+24 °С
Максимально допустимое количество внутренних блоков
Количество наружных блоков Наружные блоки Мощность, кВт Количество внутренних блоков
1
LUM-HD280AIA4-hr 28,0 16
LUM-HD335AIA4-hr 33,5 20
LUM-HD450AIA4-hr 45,0 26
2
LUM-HD280AIA4-hr × 2 56,0 33
LUM-HD280AIA4-hr
+
LUM-HD335AIA4-hr
61,5 33
LUM-HD335AIA4-hr × 2 67,0 39
LUM-HD280AIA4-hr
+
LUM-HD450AIA4-hr
73,0 42
LUM-HD335AIA4-hr
+
LUM-HD450AIA4-hr
78,5 45
LUM-HD450AIA4-hr × 2 90,0 52
5
