Tosot T18H-FC / I4 [10/40] Подключение фреонопровода
![Tosot T24H-FC/I [10/40] Подключение фреонопровода](/views2/1234625/page10/bga.png)

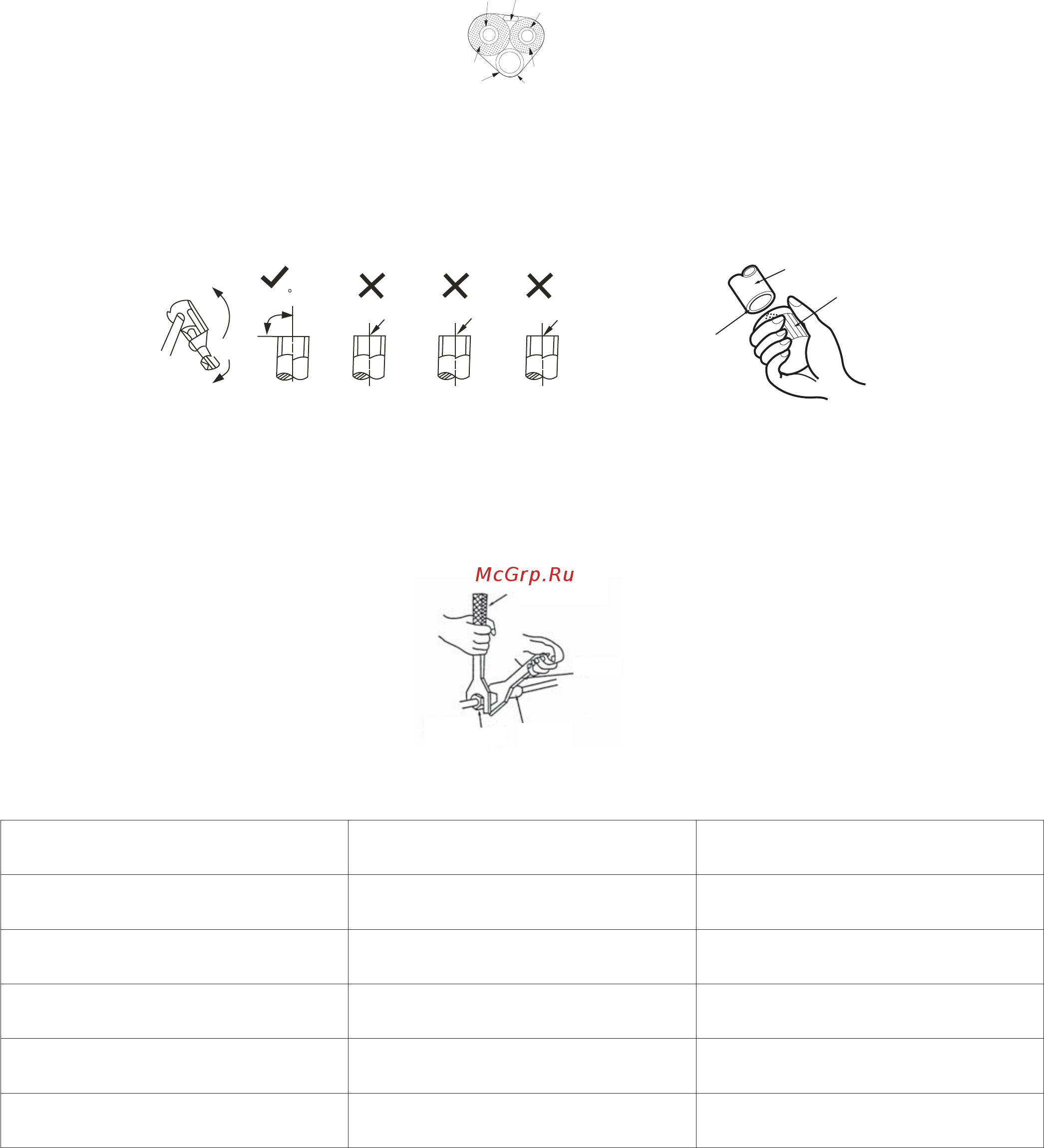

10
Подключение фреонопровода
• Определите и отрежьте медный трубопровод необходимой длины.
• Выполните теплоизоляцию фреонопровода как показано на рисунке.
ɝɚɡɨɜɵɣ
ɬɪɭɛɨɩɪɨɜɨɞ
ɷɥɟɤɬɪɢɱɟɫɤɢɣ
ɤɚɛɟɥɶ
ɠɢɞɤɨɫɬɧɵɣ
ɬɪɭɛɨɩɪɨɜɨɞ
ɢɡɨɥɹɰɢɹ
ɢɡɨɥɹɰɢɹ
ɬɪɭɛɨɩɪɨɜɨɞ
ɫɥɢɜɚɤɨɧɞɟɧɫɚɬɚ
ɦɨɧɬɚɠɧɵɣ
ɫɤɨɬɱ
• Не допускайте перекручивания и заломов трубы.
• Отрежьте нужную длину трубы. Обработайте края среза. Удалите заусенцы.
ɋɤɨɲɟɧɧɵɣ
90C
ɒɟɪɨɯɨɜɚɬɵɣ
Ɂɚɭɫɟɧɰɵ
Ɍɪɭɛɚ
Ɋɢɦɦɟɪ
ɋɪɟɡ
• Снимите гайки-заглушки с труб внутреннего блока. Оденьте их на подключаемые трубы и развальцуйте их.
• Подключите фреонопровод к внутреннему блоку.
• С помощью двух гаечных ключей плотно обожмите места соединения. Моменты усилия см. в таблице
ниже.
ſƷNJǃƽƺƯƼƬƹƴǃƱƹƴƱƸ
ƻƺƶƼƿƾNjDžƱƸƿƸƺƸƱƹƾƿ
ſƷNJǃ
žƬƵƶƬ
ƤƾƿǂƱƼ
Диаметр трубопровода, мм Момент затяжки, Нм/см
Дополнительный момент затяжки,
Нм/см
Ø 6.35
1 570
(160 кгс/см)
1 960
(200 кгс/см)
Ø 9.53
2 940
(300 кгс/см)
3 430
(350 кгс/см)
Ø 12.7
4 900
(500 кгс/см)
5 390
(550 кгс/см)
Ø 15.8
7 360
(750 кгс/см)
7850
(800 кгс/см)
Ø 19.1
9 800
(1 000 кгс/см)
10 200
(1 050 кгс/см)
