Tosot T18H-FC / I4 [15/40] Установка проводного пульта дистанционного управления

Установка проводного пульта дистанционного управления

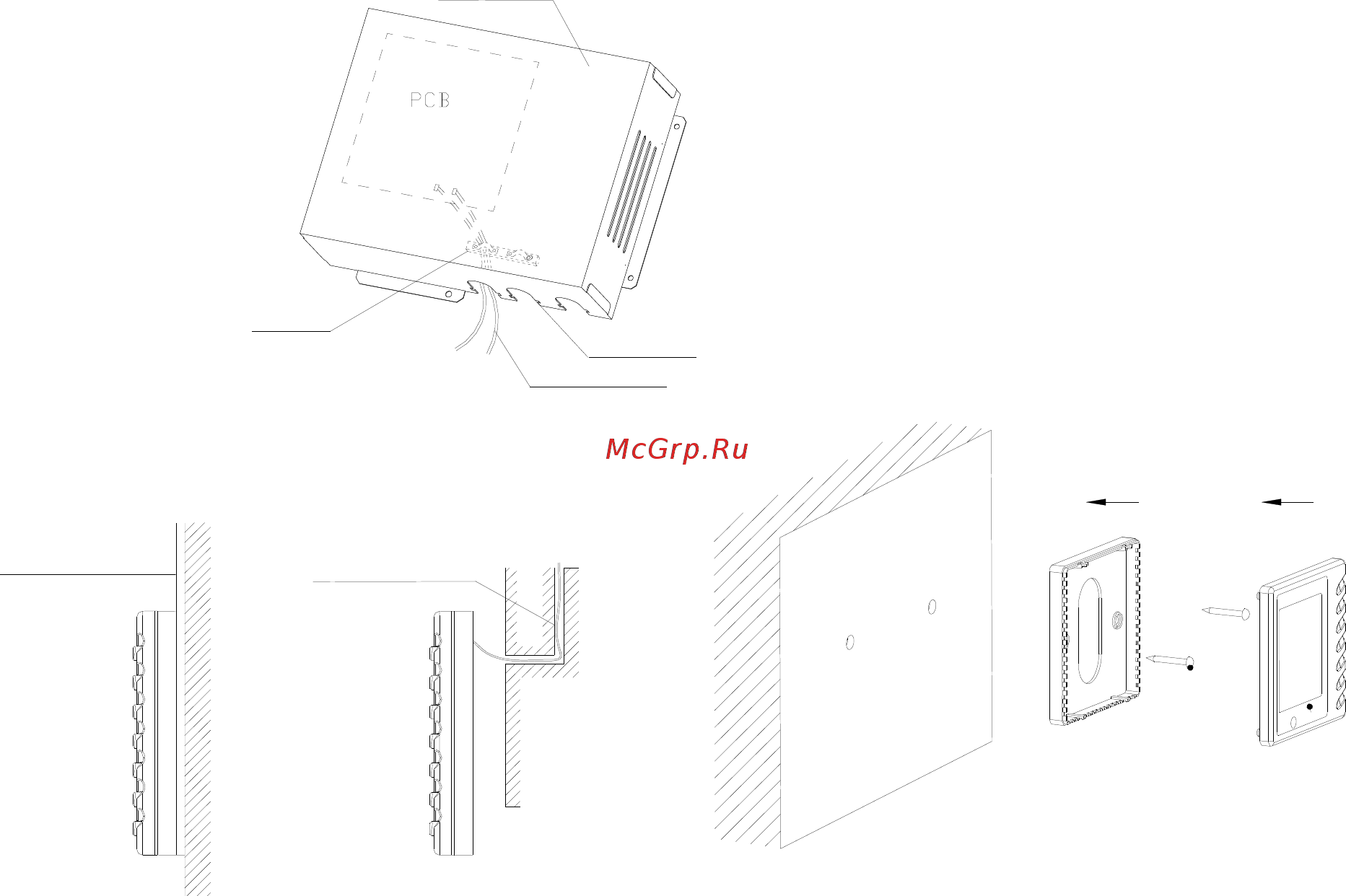

• Сначала выберите место для установки. Проложите кабель в штробе, что бы затем скрыть его. Проклады-

вайте его в металлической гофре как показано на рисунке.

• Независимо от выбранного типа монтажа, необходимо просверлить 2 отверстия (на одинаковом уровне),

расстояние между которыми, такое же, как и расстояние между отверстиями в панели пульта управления

(60

мм). Закрепите заднюю панель пульта управления на стене. Подключите кабель к панели пульта, затем

установите лицевую панель пульта управления.

• Во время монтажа задней панели пульта управления, будьте внимательны в правильности ее закрепле-

ния. Установите панель так, что бы два выреза были снизу, в другом случае панель пульта управления бу-

дет

установлена не правильно.

• Откройте крышку электронной коробки внутреннего блока.

• Пропустите сигнальный кабель пульта управления через резиновое кольцо.

• Подключите сигнальную линию пульта управления к 4 разъему на плате внутреннего блока (CN10 на пуль-

те управления соединяется с CN3 на плате внутреннего блока).

• Используйте крепеж для фиксации сигнального кабеля пульта управления.

• Расстояние между

основной платой и пультом управления 8 метров.

• Не устанавливайте пульт управления в местах высокой влажности.

ɉɢɬɚɧɢɟ



Металлическая гофра



Ɉɬɤɪɵɬɚɹɩɪɨɜɨɞɤɚ ɋɤɪɵɬɚɹɩɪɨɜɨɞɤɚ

Металлическая гофра

Ʉɪɵɲɤɚɩɭɥɶɬɚɭɩɪɚɜɥɟɧɢɹ

ɋɢɝɧɚɥɶɧɵɣɤɚɛɟɥɶ

ɏɨɦɭɬ
