Tosot T18H-FC / I4 [11/40] Монтаж дренажной трубы

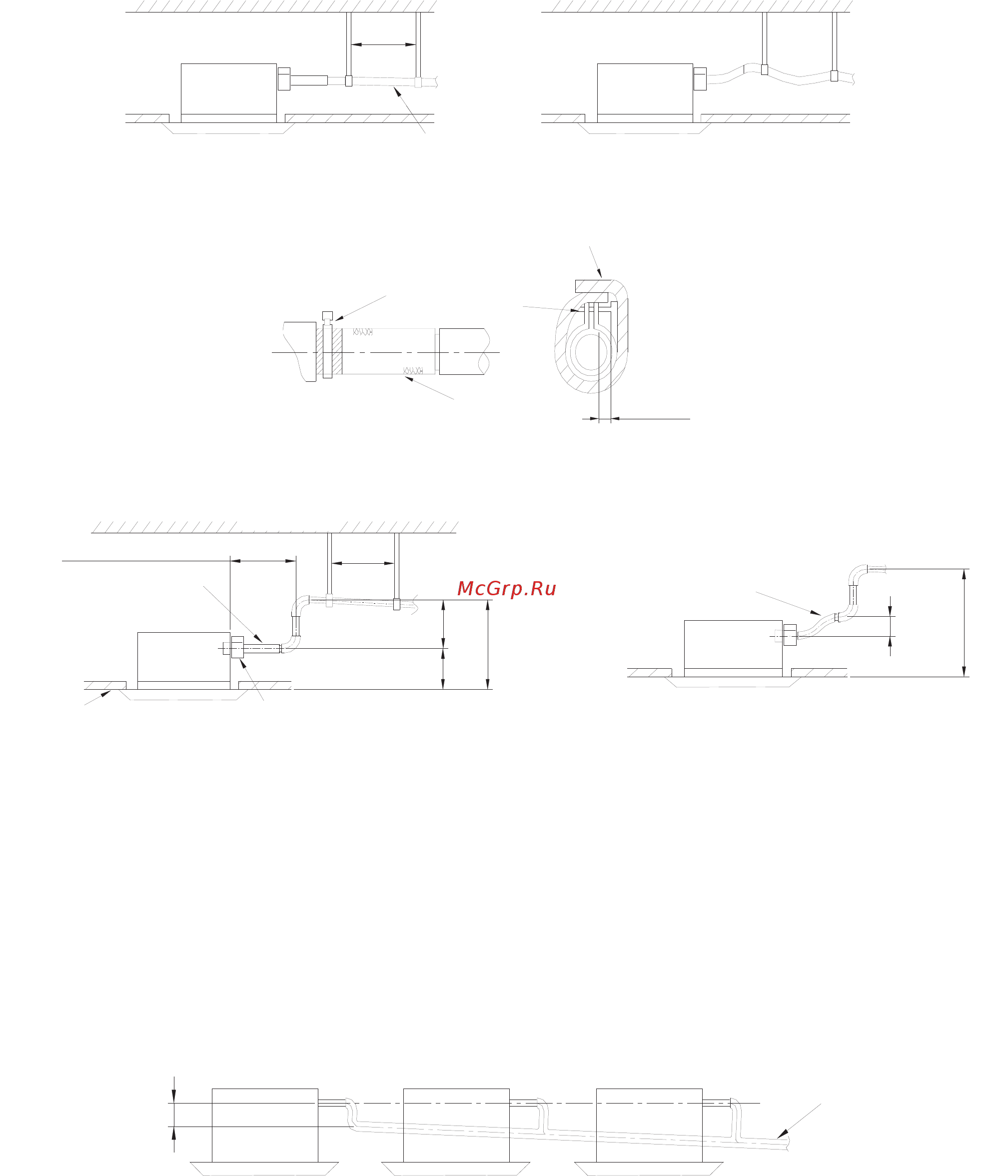

Монтаж дренажной трубы.

• В качестве дренажной трубы можно использовать полиэтиленовую трубу наружным диаметром 25 мм .

Вставьте один конец дренажной трубы в сливную трубу блока и прочно соедините трубы с помощью зажима

сливной трубы.

• Для предотвращения перетока воды в кондиционер при его остановке, а также для избежания образования

пузырей, выпуклостей и скоплений воды, дренажную трубу

необходимо проложить с уклоном в сторону на-

ружного блока (слива) свыше 1/ 100.

• Через каждые 1-1,5 метра по длине трубы необходимо установить опоры, чтобы предотвратить деформа-

цию трубы.

h (ɇɟɩɪɚɜɢɥɶɧɨ)

ƻ(ɉɪɚɜɢɥɶɧɨ)

ç

Ɇɟɧɟɟ4ɦɦ

ɏɨɦɭɬ

Ɂɚɠɢɦ

Ⱦɪɟɧɚɠɧɚɹɬɪɭɛɚ

Ɂɚɠɢɦ

ɇɟɦɟɧɟɟ3ɦɦ

220ɦɦ

ɉɨɬɨɥɨɤ

Ɂɚɠɢɦ

Ʉɪɨɧɲɬɟɣɧ

Ʉɪɵɲɚ

Ⱦɪɟɧɚɠɧɚɹɬɪɭɛɚ

1-1.5ɦ

Ⱦɪɟɧɚɠɧɚɹɬɪɭɛɚ

500ɦɦ

280ɦɦ

500ɦɦ

ɦɦ

• Если выходное отверстие дренажной трубы располагается выше точки ее соединения с насосом, изгиб тру-

бы должен быть как можно ближе к 90° по вертикали, а расстояние от корпуса до изгиба должно быть не

менее 300 мм, в противном случае при останове кондиционера вода будет переливаться в него.

• Если дренаж выводится непосредственно

в канализацию, необходимо изогнуть трубу, чтобы обеспечить

наличие гидрозатвора, препятствующего проникновению неприятных запахов в помещение через дре-

нажную трубу.

При необходимости соединения нескольких дренажных труб, соединяйте их согласно,

ниже приведённой, схемы.

ɦɦ

Ⱦɪɟɧɚɠɧɚɹɬɪɭɛɚ
