Подключение проводов проводного пульта ДУ.

• Для электромонтажа пользуйтесь электрической схемой прикрепленной на корпусе блока.

• Вся проводка должна выполняться квалифицированным специалистом.

• Если провод питания поврежден, то его следует заменить.

• Температура хладагента может быть высокой, не прокладывайте кабель рядом с медными трубами.

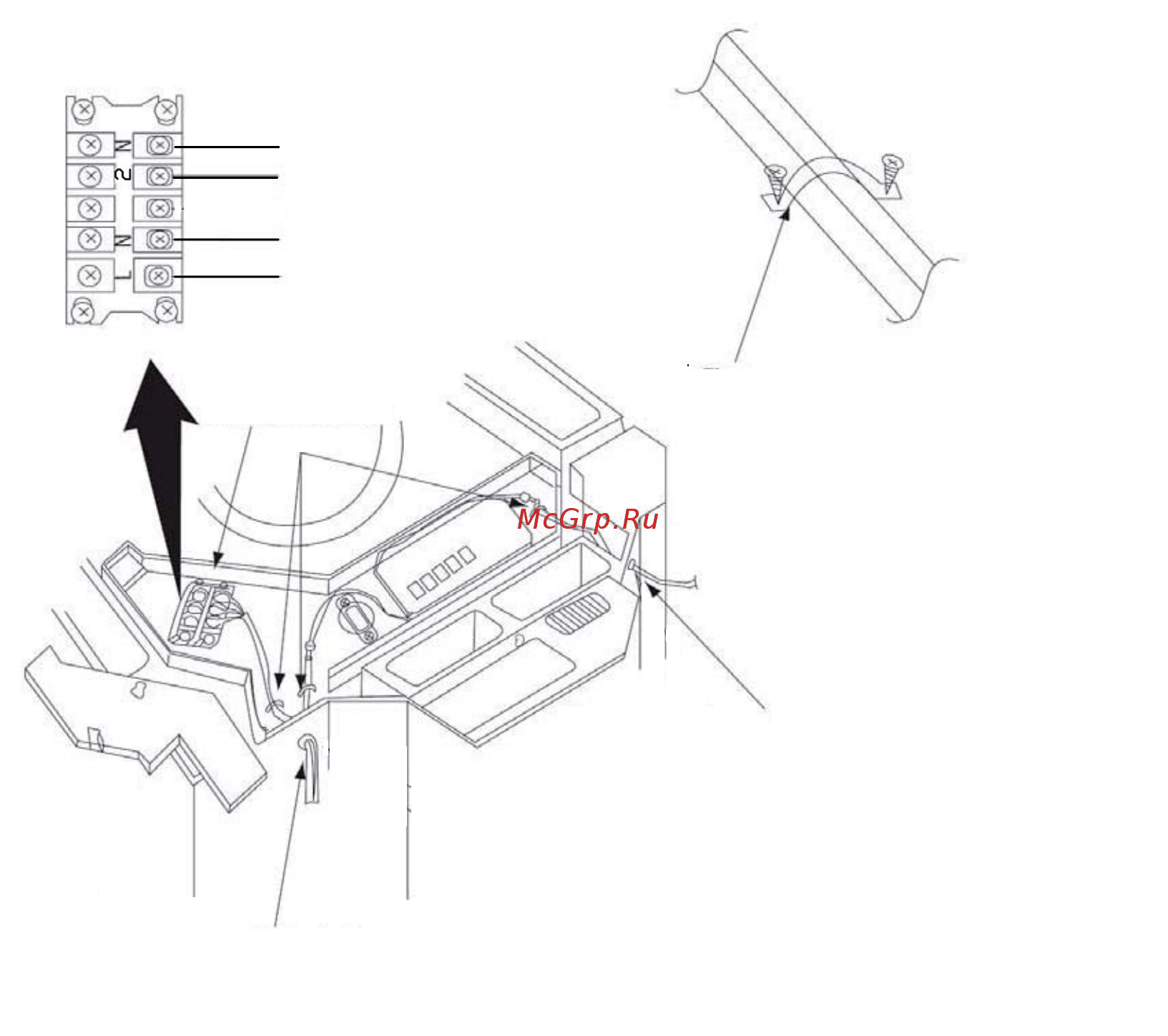

• Снимите крышку блока управления,на внутреннем блоке кондиционера, протяните провод через резино-

вую

гильзу и подключите согласно электрической схеме, затем закрепите его зажимом.

• Снимите крышку блока управления, протяните провод через резиновую гильзу и подключите к пульту.

• После подключения, закрепите его зажимами и закрепите крышку блока управления.

ɋɢɝɧɚɥɶɧɵɣɤɚɛɟɥɶ

ɉɢɬɚɧɢɟ9aȽɰ

Ɂɚɠɢɦ

Ʉɥɟɦɧɚɹɤɨɥɨɞɤɚ

Ɂɚɠɢɦ

Ƚɢɥɶɡɚ

• Подвесьте на место воздухозаборную решётку, подключите питание мотора привода жалюзи, затем под-

ключите панель управления.

• Закройте воздухозаборную решётку.
