Tosot T18H-FC / I4 [9/40] Монтаж внутреннего блока

Монтаж внутреннего блока.

• Подготовьте потолок (убедитесь в его горизонтальности)

• Вырежьте в потолке квадратное отверстие размером под внутренний блок.

• Центр отверстия должен совпадать с центром установки блока.

• Отмерьте необходимую длину трубопровода, трубки отвода конденсата и проводов.

• Для уменьшения вибрации, пожалуйста, усильте потолок там, где это необходимо.

• Определите места отверстий для подвесов так

, чтобы они совпадали с отверстиями на монтажной панели.

• Просверлите 4 отверстия 12 мм, глубиной 50-55 мм в выбранных местах. Затем закрепите в них

подвесы(шпильки, крюки и т.п.).

• Лицевая панель должна закрывать подвесы, поэтому отмерьте их необходимую длину заранее.

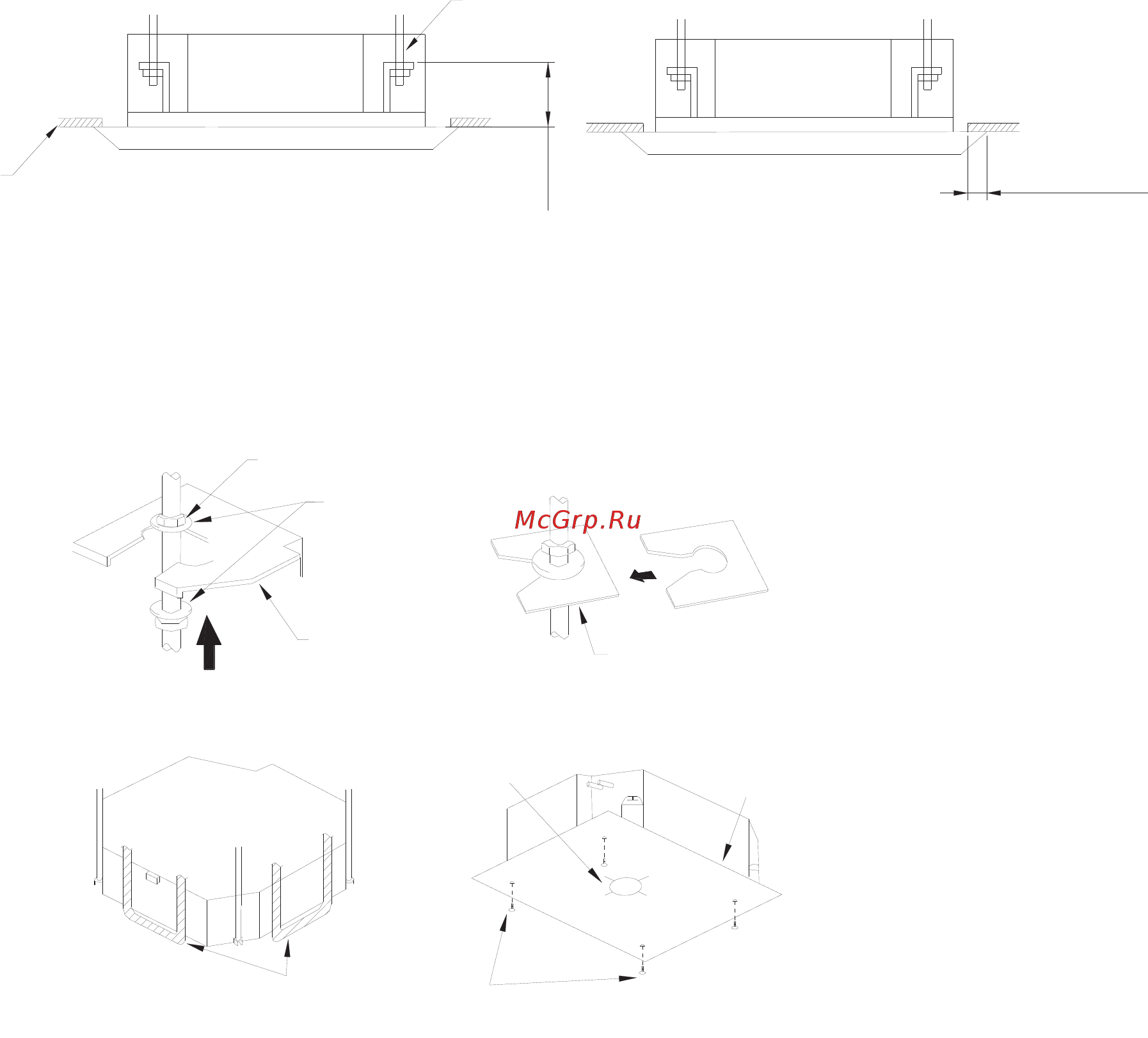

• Закручивайте равномерно 4 шестигранные гайки на подвесах для ровной горизонтальной установки блока.

•

Для проверки горизонтальности установки блока используйте уровень.

• Если блок неправильно установлен, то возможны проблемы с отводом конденсата и поплавковый датчик

может работать некорректно. Это может привести к протечкам конденсата.

• Отрегулируйте блок таким образом, чтобы расстояние между краями отверстия в потолке и сторонами блока

было одинаковым со всех 4-х сторон.

•

Нижняя часть блока должна быть утоплена в потолок на 10-12 мм.

• После того как позиция блока будет выверена, надежно зафиксируйте его, затяните гайки.

ɦɦ

ɉɨɬɨɥɨɤ

ɦɦ

ɉɨɞɜɟɫ

ɐɟɧɬɪɚɥɶɧɨɟɨɬɜɟɪɫɬɢɟ

Ȼɨɥɬ

Ʉɨɪɩɭɫ

ɒɚɣɛɚ

Ƚɚɣɤɚ

ɉɨɥɢɷɬɢɥɟɧɨɜɚɹɬɪɭɛɚ

ɉɪɨɤɥɚɞɤɚ

Ʉɪɨɧɲɬɟɣɧ
