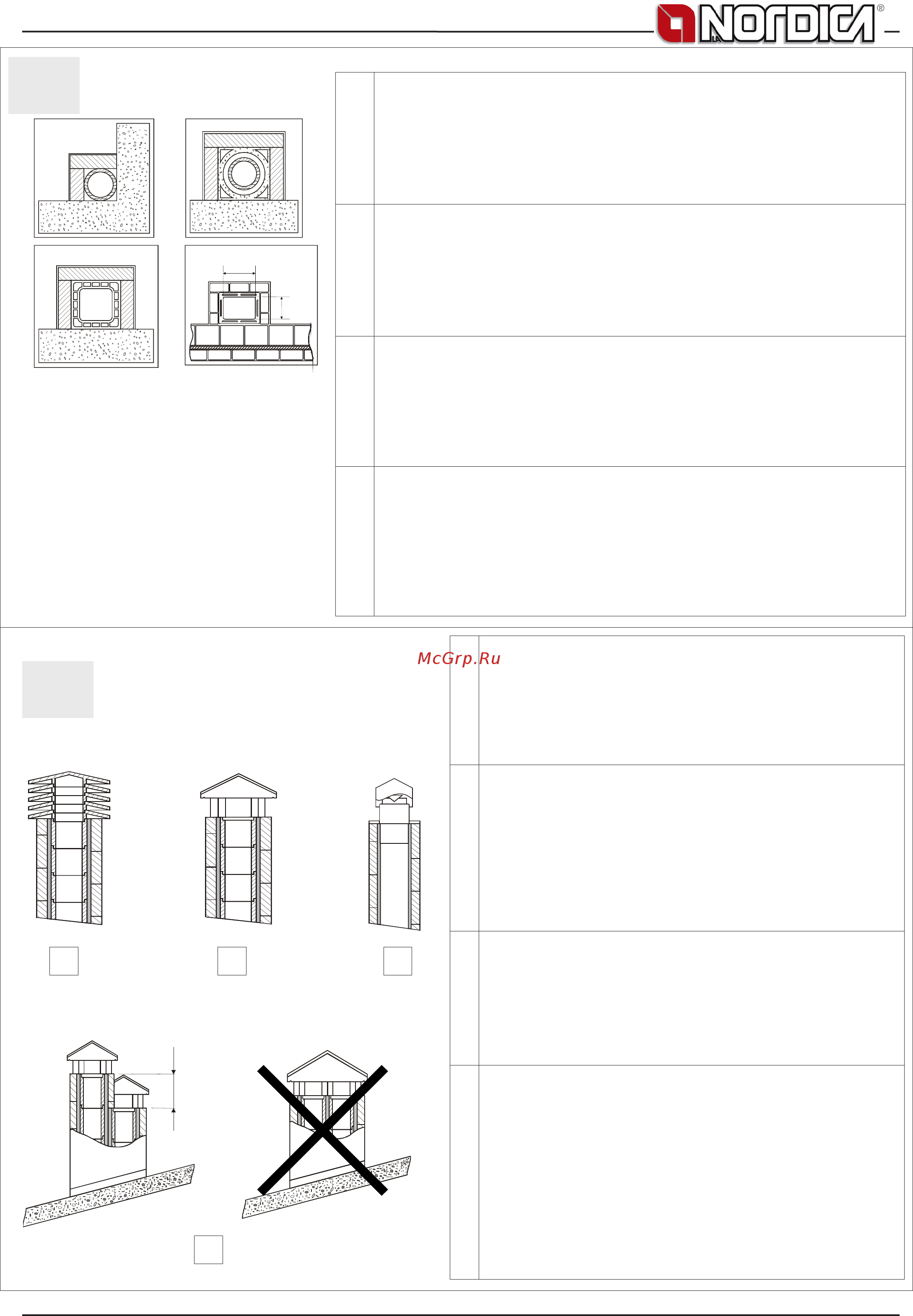

STEFANY FORNO BII - SVEZIA NEW BII - NORVEGIA NEW BII
7193400 - IT - EN - DE - FR 41
A+1/2A
A
Max.
A+1/2A
(3)
(1)
(2)
(4)
2
1
50 cm
1*
Canna fumaria in acciaio con doppia camera isolata con materiale resistente a 400°C.
Efcienza 100% ottima
Steel* ue with double chamber insulated with material resistant to 400°C. Efciency
100% excellent
Schornsteinrohr aus Stahl mit doppelter mit 400°C beständigem Material verkleideter
Kammer. Wirkungsgrad 100 % ausgezeichnet
Conduit de fumée en acier avec double chambre isolée avec matériau résistant à
400°C. Efcience 100% excellente
2*
Canna fumaria in refrattario con doppia camera isolata e rivestimento esterno in calce-
struzzo alleggerito. Efcienza 100% ottima
Refractory ue with double insulated chamber and external coating in lightweight con-
crete. Efciency 100% excellent
Schornsteinrohr aus feuerfestem Material mit doppelter isolierter Kammer und Außen-
verkleidung aus Halbdichtbeton. Wirkungsgrad 100 % ausgezeichnet
Conduit de fumée en réfractaire avec double chambre isolée et revêtement externe en
béton allégé. Efcience 100% excellente
3*
Canna fumaria tradizionale in argilla sezione quadrata con intercapedini. Efcienza
80%ottima
Traditional clay ue square section with cavities. Efciency 80% excellent
Traditionelles Schornsteinrohr aus Ton - viereckiger Querschnitt mit Spalten. Wirkung-
sgrad 80 % ausgezeichnet
Conduit de fumée traditionnel en argile section carrée avec séparations. Efcience
80% excellente
4
Evitare canne fumarie con sezione rettangolare interna il cui rapporto sia diverso dal
disegno. Efcienza 40% mediocre
Avoid ues with rectangular internal section whose ratio differs from the drawing. Ef-
ciency 40% poor
Schornsteinrohre mit rechteckigem Innenquerschnitt sind zu vermeiden, dessen
Verhältnis von der Zeichnung abweicht. Wirkungsgrad 40 %
Éviter conduits de cheminée avec section rectangulaire interne dont le rapport soit
différent du dessin. Efcience 40% médiocre
1
Comignolo industriale ad elementi prefabbricati, consente un ottimo
smaltimento dei fumi.
Industrial chimney cap with pre-fabricated elements – it allows an
excellent discharge of the smokesIndustrialschornstein mit Fertigtei-
lelemente - er gestattet eine ausgezeichnete Abgasentsorgung.
Tête de cheminée industrielle à éléments préfabriqués, elle permet
une excellente évacuation des fumées.
2
Comignolo artigianale. La giusta sezione di uscita deve essere mi-
nimo 2 volte la sezione interna della canna fumaria, ideale 2,5 volte.
Handicraft chimney cap. The right output section must be at least
twice as big as the internal section of the ue (ideal value: 2.5 times).
Handwerklicher Schornstein. Der richtige Ausgangsquerschnitt muss
mindestens 2 Male des Innenquerschnittes des Schornsteinrohrs
betragen, ideal wäre: 2,5 Male.
Tête de cheminée artisanale. La juste section de sortie doit être mi-
nimum 2 fois la section interne du conduit de fumée, idéal 2,5 fois.
3
Comignolo per canna fumaria in acciaio con cono interno deettore
dei fumi.
Chimney cap for steel ue with internal cone deector of smokes.
Schornstein für Schornsteinrohr aus Stahl mit einer Kegelförmigen
Rauchumlenkplatte.
Tête de cheminée pour conduit de fumée en acier avec cône interne
déecteur des fumées.
4
In caso di canne fumarie afancate un comignolo dovrà sovrastare
l’altro d’almeno 50 cm al ne d’evitare trasferimenti di pressione tra le
canne stesse.
In case of ues side by side, a chimney cap must be higher than
the other one of at least 50 cm in order to avoid pressure transfers
between the ues themselves.
Im Falle von naheliegenden Schornsteinrohren muss ein Schornstein
den anderen um mindestens 50cm überragen, um Druckübertragun-
gen unter den Schornsteinrohren selbst zu vermeiden.
En cas de conduits de cheminée à côté, une tête de cheminée devra
surmonter l’autre d’au moins 50 cm dans le but d’éviter transferts de
pression parmi les conduits mêmes.
*- Materiale conforme alle Norme e Regolamentazioni
attuali ed a quanto previsto dalla Legge.
- Material comply with all current Standards and
Regulations and to those envisioned by the Law.
- Material sämtlichen geltenden und vom Gesetz
vorgesehenen Normen und Vorschriften entsprechen.
- Matériau conforme à toutes les Normes et aux
Réglementations actuelles prévues par la Loi.
1 2 3
