www.flowair.com |11
5. АВТОМАТИКА
УПРАВЛЕНИЕ – позволяет:
Подключенить комнатный термостат*, переключатель скорости вращения TS*, двух- и трехходовый клапан и дверный
датчик DCm*
*не является частью стандартного набора - опциональный элемент

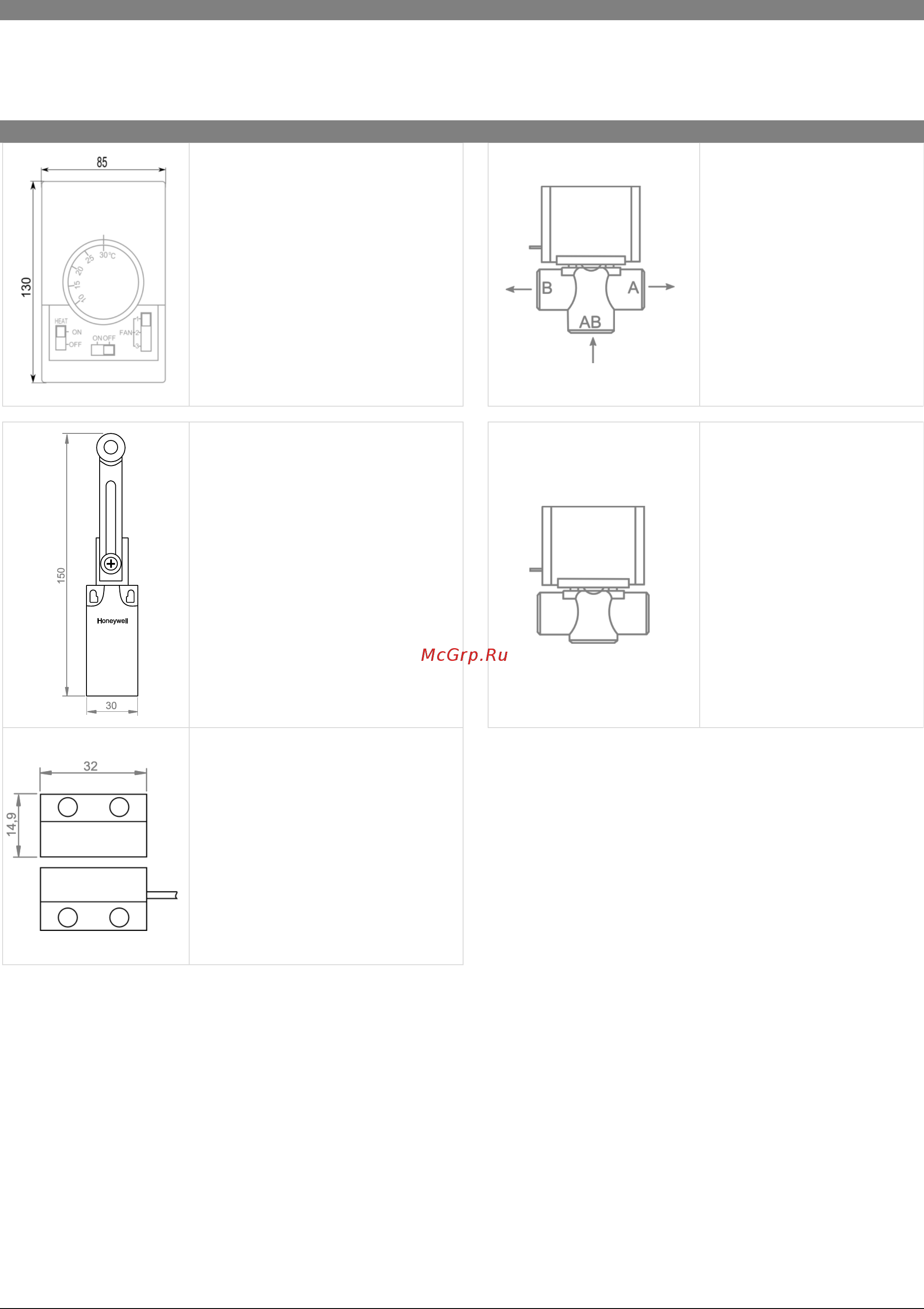

5.1. ЭЛЕМЕНТЫ АВТОМАТИКИ
TS – Комнатный термостат со
встроенным трехступенчатым
переключателем скорости
Диапазон настройки
температуры: +10 … +30C
Диапазон рабочей температуры:
0 … +40oC
Степень защиты: IP30
Нагрузочная способность
контактов:
индуктивная 5A, резистивная 6A
Напряжение питания: 230В/50Гц
SRQ3d – Клапан
трехходовой ½” с
сервоприводом
Степень защиты: IP20
Напряжение питания: 200-
240В 50/60Гц:
Макс. температура
теплоносителя: +93oC
Макс. рабочее давление:
2,1 МПа
Kvs: 3,4 м
3
/ч
Время хода: 18с
DCm – механический дверной
датчик
Диапазон настройки
температуры: -10 … +80
0
C
Степень защиты: IP 65
Контакты – 1xНЗ i 1xНО
Нагрузка клеммов: резистивная–
10A, индуктивная 3A
Макс. напряжение на клеммах:
300Vac или 250Vdc
SRQ2d – Клапан
двухходовой ½” с
сервоприводом
Степень защиты: IP20
Напряжение питания: 200-
240В 50/60Гц:
Макс. температура
теплоносителя: +93oC
Макс. рабочее давление:
2,1 МПа
Kvs: 3,4 м
3
/ч
Время хода: 18с
DCet – магнитный дверной
датчик и шкафом реле
Диапазон настройки
температуры: -5 … +600C
Степень защиты: IP 54
Контакты: НЗ
Нагрузка клеммов:
резистивная/индуктивная 0,5A
Макс. напряжение на клеммах:
230 VAC
Макс. растояние
открытия/закрытия: 6мм
